Мощность биметаллических радиаторов: изюминки отопления и

Данный материал больше рекомендован для тех, кто решил своими руками сделать отопление в собственном жилье и ему нужно произвести расчет отопителей по их мощности на ту либо иную помещение, с учётом температуры в помещении.

Непременно, такие расчеты будут различными для различных климатических территорий, толщины утепления стеклопакетов и степени здания в окнах, но всё это через чур сложно и мы попытаемся в несложной форме растолковать, как возможно самостоятельно совершить такие вычисления.

Биметаллические батареи разной величины

Упор в наших расчетах будет делаться на биметаллические радиаторы, как самые востребованные для автономных систем отопления, а не считая всего другого мы продемонстрируем вам видео в данной статье.

Тепловая мощность радиаторов

Кое-какие особенности отопления

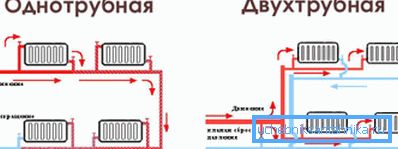

Однотрубная и двухтрубная система отопления
  • При монтаже автономного отопления инструкция разрешает монтировать как однотрубный, так и двухтрубный контур, но наряду с этим будет изменяться схема подключения, а это может оказать влияние на мощность отопительных устройств, исходя из этого, давайте узнаем, что являются оба эти варианта.
  • Начнём с однотрубной системы и тут мы видим, что теплоноситель движется по толстой трубе, от которой отходят более узкие, через каковые вода под давлением попадает в отопитель и возвращается обратно. Цена для того чтобы устройства меньше, поскольку приходится греть меньшее количество воды, но наряду с этим имеется значительная неприятность – с каждой батареей теплоноситель делается всё холоднее и холоднее, исходя из этого, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, поскольку они в порядке отдаления теряют свою мощность.
  • Совсем по-другому обстоят дела с двухтрубной системой – тут, само собой разумеется, нужно будет греть значительно больше воды, но она, поступая в радиаторы по трубе подачи, не теряет своей температуры, поскольку охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов различного типа будут наиболее правильными.
Наиболее эффективное место размещение радиатора - под окном

Примечание. Чтобы в помещении создавался наиболее постоянный микроклимат, там не должно происходить утечек тёплого воздуха – это также окажет помощь наиболее совершенно верно вычислить нужную мощность отопителей. Так, радиаторы направляться устанавливать под окном, как на фото вверху – потоки тёплого воздуха будут подниматься вверх и создавать «штору» от проникновения холодного воздуха, исходящего от стекла.

какое количество необходимо радиаторов на одну помещение

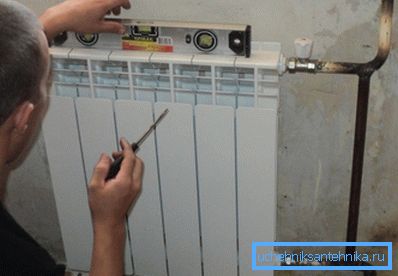

Монтаж биметаллического радиатора
Бренд маркировка Расстояние между осями Параметры В/Ш/Г (мм) Рабочее давление максимум (бар) Тепловая мощность секции (Вт) Объём секции (л) Масса (кг) Макс. ?C Срок гарантии Производитель
Global STYLE 350 350 425/80/80 35 125 0,16 1,56 110 10 Италия
STYLE 500 500 575/80/80 35 168 0,2 1,97 110 10 Италия
STYLE PLUS 350 350 425/80/95 35 140 0,17 1,5 110 10 Италия
STYLE PLUS 500 500 575/80/95 35 185 0,19 1,94 110 10 Италия
Tenrad TENRAD 350 350 400/80/77 24 120 0,22 1,22 120 10 Германия
TENRAD 500 500 550/80/77 24 161 0,15 1,45 120 10 Германия
Алтермо АЛТЕРМО ЛРБ 500 575/82/80 18 169 0,15 2,5 130 5 Украина
АЛТЕРМО РИО 500 570/82/60 18 166 0,15 2,0 130 5 Украина
Grandini GRANDINI 350 350 430/80/82 16 130 0,26 1,55 120 5 Китай
GRANDINI 500 500 530/80/80 16 167 0,38 1,85 120 5 Китай

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Примечание. направляться подчернуть, что металл, из которого сделан радиатор не имеет полностью никакого значения при расчетах мощности отопительных устройств на то либо иное помещение. Дело в том, что производитель постоянно указывает в сопроводительных документах номинальную мощность одной секции либо всего прибора, если он панельный.

Мощность секции биметаллического радиатора зависит от производителя

Сейчас давайте попытаемся вычислить мощность отопительных устройств по площади помещения, и для примера будем применять помещение с периметром 4,55×6,5м по формуле S*100/P, но тут сходу направляться заявить, что данные вычисления действительны, в случае если высота потолков не превышает 2,7м.

Итак, S (площадь) помещения у нас окажется 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) заберём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, необходимое на м2 для Московской области и Москвы.

Так как помещение у нас большая и нам необходимо будет определить количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 либо 16 секций – это один большой либо два средних радиатора.

Сейчас давайте вычислим нужное количество секций того же производителя и с такой же мощностью для помещения с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу возможно забрать высоту 3м.

Следовательно, нам необходимо прежде всего вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Московской области и Москвы на один кубометр помещения необходимо выработать 41 Вт тепловой энергии.

Значит, неспециализированная мощность, которая нужна для помещения будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, в случае если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 либо 20 секций – это, само собой разумеется, уже два радиатора, поскольку один окажется через чур громоздким.

Но эти вычисления имеют силу только в том случае, если здание имеет должное утепление и в помещении отсутствуют сквозняки.

Заключение

Вы имеете возможность определить, какие конкретно нормы потребления тепловой энергии в вашем регионе на квадратный метр и на кубический метр, а после этого подставить эти значения в приведенные выше формулы. Но точно кроме этого вы имеете возможность воспользоваться нормами, приведенными в этом случае – они подойдут фактически для всех регионов РФ.
