Монтаж труб отопления по всем правилам

Организация отопления в доме лишь на первый взгляд думается непростой задачей, с которой может совладать лишь эксперт. На самом же деле, кроме того в случае если монтаж труб отопления будет делать малоопытный человек, то при соблюдении всех правил на выходе окажется долговечная и стабильная система.

Нормативные требования

При проектировании отопления направляться руководствоваться рекомендациями 2-х нормативов:

• СНиП 41-01-2003 – данный документ содержит советы по размещению отопительных устройств с позиций пожарной безопасности. Кроме этого содержит требования санитарной и экологической безопасности;
• СНиП 2.04.05-91 – главный акцент сделан на обеспечении пожаробезопасности.

Обладателям частных домов с автономным отоплением еще на этапе планирования необходимо обратить внимание на мощность котла. Нужно, дабы система была снабжена автоматическим регулированием, которое будет снижать/повышать температуру теплоносителя в зависимости от температуры в помещении.

Обратите внимание! В случае если автоматическое регулирование не предусмотрено, то нежелательно, дабы неспециализированная мощность превышала 50 кВт. Это может привести к повреждению трубопровода.

Само собой разумеется, монтаж системы отопления из полипропиленовых труб в каждом конкретном случае отличается, но возможно выделить и ряд неспециализированных рекомендаций:

• прятать трубопровод в стенках не рекомендуется, в случае если срок их работы менее 40 лет;
• дабы теплоноситель не застаивался в батарее, ее не рекомендуется наклонять больше, чем на 1?;

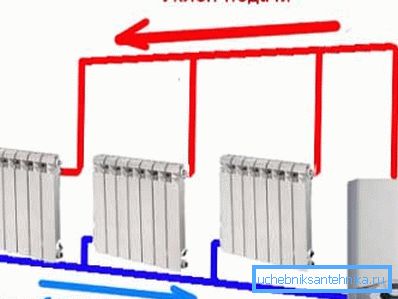

• трубопровод рекомендуется располагать с уклоном, подводящий участок должен иметь уклон в сторону котла, отводящий – напротив. Это нужно для удаления лишнего воздуха из отопительного контура;

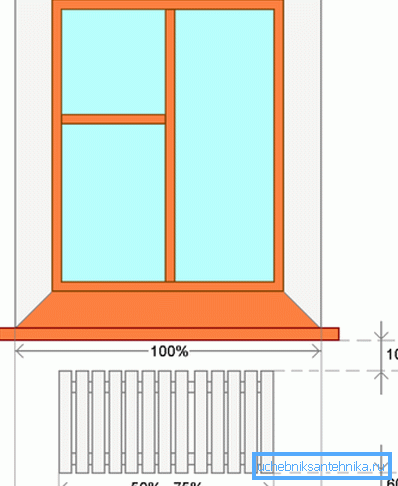

• протяженность радиатора в жилых помещениях обязана составлять приблизительно 50-75 % от длины проема, в котором он установлен;

• в случае если нагреватель встроен в перекрытия, то устанавливаются ограничения по температуре поверхности. Так, в случае если употребляется теплый пол и в комнате неизменно находятся люди, то температура пола не должна быть больше 25 ?С, в случае если нахождение людей носит только периодический темперамент, то верхняя граница образовывает уже 30 ?С. (См. кроме этого статью Теплый пол из полипропиленовых труб: изюминки.)

Монтаж отопления поэтапно

С целью достижения нужной долговечности необходимо не только верно выполнить все работы, на надежность воздействует еще да и то, какими трубами сделать монтаж отопления. Тип теплоносителя кроме этого очень сильно воздействует на срок работы, в жилых зданиях значительно чаще употребляется вода, но в случае если условия работы достаточно твёрдые, в нее смогут вводиться добавки, воздействующие на пластик.

Выбор схемы отопления

На этом этапе необходимо решить, как как раз теплоноситель будет циркулировать по дому. Необходимо понимать, что решение повлияет не только на микроклимат в доме, но и может значительно скорректировать затраты.

Что касается схем разводки труб отопления, то выделить возможно 3 достаточно популярные схемы:

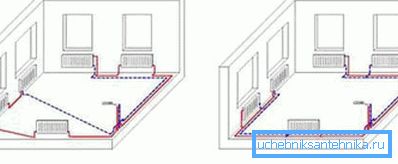

• однотрубная – для упрощения ее возможно представить в виде кольца, в которое врезаны радиаторы. Теплоноситель, попадая в данный контур последовательно проходит через каждую из батарей, из этого следует и основной недостаток – любой последующий радиатор излучает меньше тепловой энергии. Но цена работ монтажа отопления из полипропиленовых труб по таковой схеме минимальна;

Обратите внимание! При организации отопления в громадном помещении, крайние радиаторы будут чуть теплыми. Так что порекомендовать его возможно разве что для маленьких домов.

• двухтрубная – организуется 2 контура, один подводит тёплую воду к батарее, другой – отводит охлажденный теплоноситель и направляет его к котлу;

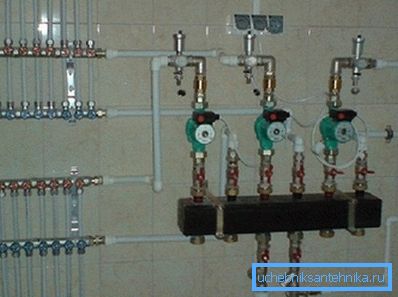

• коллекторная схема - вода из стояка попадает в коллектор, из которого к каждому радиатору направляется по 2 трубы (одна подает теплоноситель, другая его отводит). Главным недостатком можно считать намного громадную длину трубопровода, соответственно растет и цена.

Кроме этого, схемы монтажа отопления из полипропиленовых труб возможно поделить на системы с верхним и нижним разливом.

Основное отличие между ними пребывает в организации подачи теплоносителя:

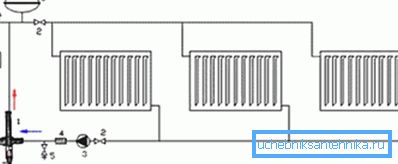

• системы с верхним розливом подают теплоноситель по стояку вверх, а позже через второстепенные стояки он разводится к радиаторам;

• в системах с нижним розливом основной стояк отсутствует. Подающий трубопровод уложен внизу, а от нее стояки разводят теплоноситель к радиаторам, другими словами большой (основной) стояк отсутствует.

Подбор трубопровода

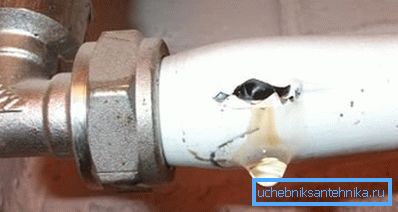

Одним из самых распространенных недостатков трубопроводов можно считать вздутия в местах соединений и, как следствие этого, протечки. Всего этого возможно избежать грамотно подобрав трубы.

В то время, когда решается вопрос, какими трубами сделать монтаж отопления, обратить внимание необходимо на маркировку. Так, маркировка ПН10 свидетельствует, что труба выдержит давление до 10 атмосфер (толщина стены до 8 мм), но применять ее возможно лишь для холодного водопровода.

Другие маркировки, к примеру, ПН16, ПН20 смогут выдержать температуру воды до 80-85?С. Однако и их нельзя считать оптимальным выбором для отопительной системы. В случае протечки ремонт трубы отопления без сварки будет сложно выполнить.

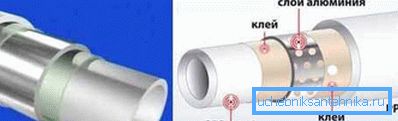

Основная обстоятельство этого пребывает в чрезмерном расширении материала при нагреве. По окончании начала циркуляции теплоносителя трубопровод . Как раз исходя из этого для отопительных систем употребляется трубопровод, армированный или алюминиевой фольгой, или стекловолокном.

Главное отличие для того чтобы трубопровода пребывает в конструкции стены, которая складывается из 5 слоев. В остальном чёрта схожи – допустимое давление достигает 25 атмосфер, а температура теплоносителя – до 90 ?С.

Особенности монтажа отопительной системы

Фактически, монтаж отопления из полипропиленовых труб своими руками содержится в том, что в соответствии с составленной схемой монтируются радиаторы и прокладывается трубопровод. Наряду с этим необходимо не забыть о расширительном бачке и насосе.

В общем виде инструкция по монтажу выглядит следующим образом:

• подающий трубопровод выводится из котла и доводится до расширительного бачка;

• после этого от бака трубопровод направляется к радиаторам;
• насос может размешаться как на входе, так и на выходе из котла;

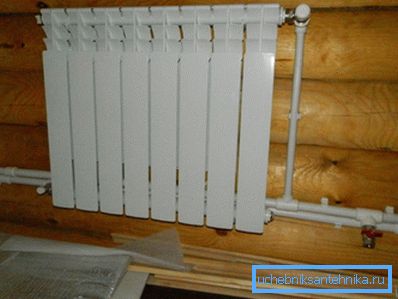

• по окончании монтажа подающего, монтируется отводящий трубопровод (параллельно подающему);

• чтобы замкнуть контур, отводящая труба врезается в котел.

О стоимости отопительной системы

Возможно пойти двумя дорогами:

• не считаясь с затратами, заказать в профильной фирме исполнение всех работ под ключ;
• сделать все своими руками, заплатив наряду с этим лишь за материал.

Преимуществом первого подхода возможно назвать уровень качества и скорость исполнения работ. Помимо этого, надёжные компании предоставляют еще и бесплатное гарантийное обслуживание системы. Но, большая цена работ может многих отпугнуть. В таблице приведена ориентировочная цена некоторых видов работ:

Цены сложно назвать демократичными. В случае если же работы выполнить самому, то ориентировочная цена расходных материалов и будет ответом на вопрос, сколько стоит монтаж отопления из полипропиленовых труб.

Подведение итогов

Разобрав поэтапно монтаж системы отопления, делается очевидным, что это не такая уж непростая задача. В маленький срок с ней в полной мере может совладать 1-2 взрослых человека. Призом станет не только удовлетворение от произведенной работы, но и большая экономия финансов.

На видео в данной статье рассмотрен пример двухтрубной отопительной системы.
