Характеристики чугунных радиаторов отопления: виды и
Вес и размеры чугунных радиаторов отопления прежде всего будут зависеть от количества секций в одном приборе, но эти самые секции также смогут различаться друг от друга коренным образом, поскольку они бывают одно-, двух- и трёхканальными.
Но, не обращая внимания на громоздкость, батареи из чугуна пользуются большим спросом для водяных систем отопления , поскольку всецело соответствуют нужным параметрам по теплоотдаче и прочности при любых вероятных скачках давления теплоносителя.
Как раз об этих устройствах, друзей, возможно, каждому гражданину России, достигшему сознательного возраста, и отправится обращение, а ещё мы продемонстрируем вам видео в данной статье.
Чугунные радиаторы

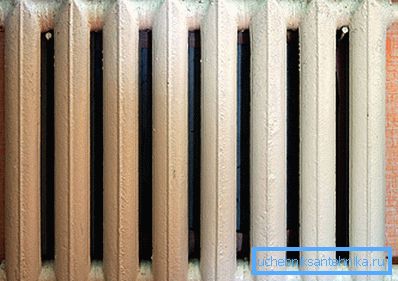

Радиатор из чугуна представляет собой конвекционно-радиационный колончатый отопительный прибор, который планирует из нескольких секций. Был изобретён Францем Сан-Галли в 1857 году.
Виды и конструкции
- Как мы уже говорили, то, сколько весит чугунный радиатор отопления, и его объём, зависит от количества секций, и от количества каналов в раздельно взятой секции данного прибора. Для примера мы рассмотрим такие отопители из серии ЧМ, каковые сделаны в соответствии с требованиями ГОСТ 8690-94. Все они вычислены для монтажа с учётом глубины проёма под окном, другими словами на мелкую, среднюю и громадную глубину, которою возможно заполнить, исходя из количества колонн в секциях.
- Отопительные устройства серии ЧМ вычислены на системы централизованного водяного отопления жилых, публичных и производственных зданий с минимальным рабочим давлением 1,2 Мпа (12,236 атм) и опрессовочным (испытательным) давлением 1,8М Па (18,354 атм) и температуре воды не выше 150 ?C (их цена наиболее доступна).
- Само собой разумеется, вес чугунных радиаторов отопления будет также зависеть от секций, из которых он собран, а они изготавливаются из серого чугуна в песчано-глинистой форме литьевым способом, что разрешает прибору выдерживать стабильные характеристики на протяжении приблизительно 40 лет и более.

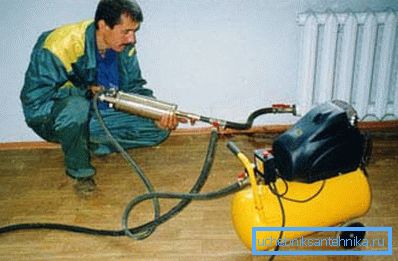

- Чугун есть достаточно устойчивым металлом к низкокачественному теплоносителю , другими словами, вода может иметь высокое содержание солей, щёлочей и ржавчины, но наряду с этим он пористый, что содействует задержке разных элементов и оседанию шлама, исходя из этого батареи нуждаются в регулярной промывке.
Комплектация чугунного отопительного прибора ещё складывается из двух боковых заглушек (левая резьба G 1 ?), и двумя футорками либо, как их ещё именуют, проходными пробками (G 1 ? правая резьба) и отверстием с левой резьбой G ? для фитингов теплопровода. При стыковке секций между собой употребляются стальные ниппели и теплостойкие резиновые прокладки в соответствии с ТУ 38.105376-92.
Примечание. Одними из самых отрицательных факторов, которыми возможно охарактеризовать такие отопительные устройства, есть вес чугунного радиатора и его продолжительное нагревание, почему, фактически говоря, его не применяют в системах автономного отопления – громадные энергозатраты для котлов на любом виде горючего. Но наряду с этим он весьма долго отдаёт тепло, что разрешает не так довольно часто включать насосы для циркуляции воды, исходя из этого, такие батареи чуть ли не идеально подходят для централизованных систем.
| Наименование параметра секции | Цифровое обозначение | |||||
| ЧМ1-70-300 | ЧМ1-70-500 | ЧМ2-100-300 | ЧМ2-100-500 | ЧМ3-120-300 | ЧМ3-120-500 | |
| Количество каналов | Одноканальная прямоугольная | Двухканальная прямоугольная | Трёхканальная прямоугольная | |||
| Масса (кг) | 3,3 | 4,8 | 4,5 | 6,3 | 4,8 | 7,0 |
| Объём (л) | 0,66 | 0,9 | 0,7 | 0,95 | 0,95 | 1,38 |
| Площадь поверхности нагрева (м2) | 0,103 | 0,165 | 0,148 | 0,207 | 0,155 | 0,246 |
| Номинал теплового потока (кВт) | 0,075 | 0,110 | 0,1009 | 0,1426 | 0,1083 | 0,1568 |
| Монтажная высота (мм) | 300 | 500 | 300 | 500 | 300 | 500 |
| Высота (мм) | 370 | 570 | 372 | 572 | 370 | 570 |
| Глубина (мм) | 70 | 70 | 100 | 100 | 120 | 120 |
| Ширина (мм) | 80 | 80 | 80 | 80 | 90 | 90 |
Таблица: характеристики чугунного радиатора на один, два и три канала
| Обозначение ЧМ-1 | Кол-во секций (шт) | Номинал теплового потока (кВт) | Удельная материалоемкость (кг/кВт) | Вес (кг) | Площадь поверхности нагрева (? t =70° C ), ЭКМ | Протяженность радиатора (мм) |
| ЧМ1-70-500-1,2-2 | 2 | 0,22 | 48,64 | 10,7 | 0,396 | 178-184 |
| ЧМ1-70-500-1,2-3 | 3 | 0,33 | 47,58 | 15,7 | 0,594 | 258-265 |
| ЧМ1-70-500-1,2-4 | 4 | 0,44 | 47,05 | 20,7 | 0,792 | 338-346 |
| ЧМ1-70-500-1,2-5 | 5 | 0,55 | 46,73 | 25,7 | 0,990 | 418-427 |
| ЧМ1-70-500-1,2-6 | 6 | 0,66 | 46,52 | 30,7 | 1,188 | 498-508 |
| ЧМ1-70-500-1,2-7 | 7 | 0,77 | 46,36 | 35,7 | 1,386 | 578-589 |
| ЧМ1-70-500-1,2-8 | 8 | 0,88 | 46,25 | 40,7 | 1,584 | 658-670 |
| ЧМ1-70-500-1,2-9 | 9 | 0,99 | 46,16 | 45,7 | 1,782 | 738-751 |
| ЧМ1-70-500-1,2-10 | 10 | 1,10 | 46,09 | 50,7 | 1,980 | 818-832 |
Таблица черт ЧМ-1-70-500-1,2
| Обозначение ЧМ-2 | Кол-во секций (шт) | Номинал теплового потока (кВт) | Удельная материалоемкость (кг/кВт) | Вес (кг) | Площадь поверхности нагрева (? t =70° C ), ЭКМ | Протяженность радиатора (мм) |
| 100-500-1,2-2 | 2 | 0,285 | 48,1 | 13,7 | 0,512 | 178-184 |
| 100-500-1,2-3 | 3 | 0,428 | 47,2 | 20,2 | 0,769 | 258-265 |
| 100-500-1,2-4 | 4 | 0,570 | 46,8 | 26,7 | 1,024 | 338-346 |
| 100-500-1,2-5 | 5 | 0,713 | 46,7 | 33,3 | 1,281 | 418-427 |
| 100-500-1,2-6 | 6 | 0,856 | 46,5 | 39,7 | 1,537 | 498-508 |
| 100-500-1,2-7 | 7 | 0,998 | 46,4 | 46,3 | 1,792 | 578-589 |
| 100-500-1,2-8 | 8 | 1,141 | 46,4 | 52,9 | 2,049 | 658-670 |
| 100-500-1,2-9 | 9 | 1,283 | 46,3 | 59,4 | 2,304 | 738-751 |
| 100-500-1,2-10 | 10 | 1,426 | 46,1 | 65,8 | 2,561 | 818-832 |
Таблица черт ЧМ-2-100-500-1,2
| Обозначение ЧМ-2 | Кол-во секций (шт) | Номинал теплового потока (кВт) | Удельная материалоемкость (кг/кВт) | Вес (кг) | Площадь поверхности нагрева (? t =70° C ), ЭКМ | Протяженность радиатора (мм) |
| 120-500-1,2-2 | 2 | 0,314 | 47,78 | 15,1 | 0,564 | 198-206 |
| 120-500-1,2-3 | 3 | 0,470 | 46,95 | 22,3 | 0,844 | 288-297 |
| 120-500-1,2-4 | 4 | 0,627 | 46,60 | 29,5 | 1,126 | 378-388 |
| 120-500-1,2-5 | 5 | 0,784 | 46,39 | 36,7 | 1,408 | 468-477 |
| 120-500-1,2-6 | 6 | 0,941 | 46,21 | 43,9 | 1,690 | 558-568 |
| 120-500-1,2-7 | 7 | 1,098 | 46,11 | 51,1 | 1,972 | 648-659 |
| 120-500-1,2-8 | 8 | 1,254 | 46,05 | 58,3 | 2,252 | 738-750 |
| 120-500-1,2-9 | 9 | 1,411 | 45,96 | 65,5 | 2,534 | 828-841 |
| 120-500-1,2-10 | 10 | 1,568 | 45,92 | 72,7 | 2,816 | 918-932 |
Таблица черт ЧМ-3-120-500-1,2
Сборка, разборка
Как мы уже говорили, вы имеете возможность расширить либо уменьшить теплоотдачу и количество чугунного радиатора отопления путём добавления либо откручивания секций, которых возможно от двух до бесконечности, не смотря на то, что больше 15 штук вряд ли кто будет ставить.

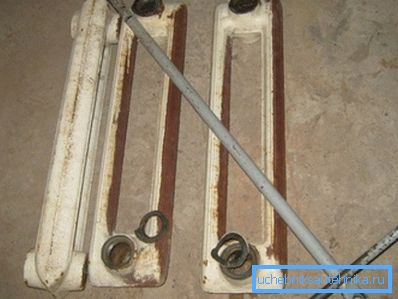

Значительно чаще нам приходится сталкиваться с двухколончатыми секциями, каковые вы видите на верхнем фото – они соединяются при помощи ниппеля и термоустойчивой резиновой прокладки. Ниппель в имеет округлую форму с двумя параллельными плоскостями, что разрешает там зафиксировать головку ключа, но внутренний диаметр возможно или 1 ? ?либо 1 ?.
В соответствие с этим подбирается и ключ, где головка возможно плоской, или повторять внутреннюю форму ниппеля – инструкция по этому поводу умалчивает. Чтобы открутить одну либо пара секций, вам необходимо просунуть ключ так, дабы головка достала до ниппеля, который находится на стыке, исходя из этого, сперва его прикладывают поверх батареи, дабы отметить на стержне глубину погружения.
Усилий, каковые прикладываются для вращения посредством ворота в большинстве случаев не хватает, исходя из этого, рычаг увеличивают обрезком трубы – такой же рычаг нужен и при сборке, дабы соединение не протекало.
Заключение
Вы постоянно можете собрать и разобрать чугунный радиатор своими руками, в случае если для этого у вас имеется ключ с подходящей головкой, лишь наряду с этим необходимо ставить новые прокладки, а время от времени и новые ниппели. При подключении батареи к отопительному контуру нужно обеспечить её запорной арматурой для возможности демонтажа на протяжении отопительного сезона.
