Какие конкретно применять трубы для теплого водяного пола:

Современные новшества строительного рынка разрешают делать квартиры либо дома существенно комфортнее. И особенно тут выделяются водяные системы теплых полов, каковые планируют из разных материалов. И, в большинстве случаев, в таком деле самые сложные моменты для неопытного человека – это расчет трубы для теплого водяного пола и выбор ее типа.

Теплый пол

В данной статье мы разберемся в данных вопросах, а помимо этого рассмотрим кратко, как такие конструкции монтируются своими руками.

Начнем с самого ответственного момента.

Виды труб

Бухта из меди

Для удобства, характеристики и виды труб представлены в сравнительной таблице:

Тип изделия Изюминки



1.    Бронзовые.





































В принципе, это хороший материал, потому, что медь помогает долго, не ржавеет и владеет хорошей прочностью. В случае механической нагрузки магистраль скорее погнется, чем в ней появятся дырки либо трещины.

В Европе это наиболее популярный вид материала для изготовления аналогичных конструкций.

Но самое серьёзное преимущество меди – это хороший уровень теплопроводности. А это указывает, что ваши полы будут прогреваться максимально быстро.

Что же касается недостатков, то в этом случае он, пожалуй, один – это высокая цена бронзовых «автострад».

2.    Металлопластиковые.

















Хороший вариант для среднего бюджета. Изделие являются магистраль из нескольких слоев – сверху пластик, а в алюминий (данный металл, кстати, при нагреве мало расширяется).

Такая структура разрешает теплому полу быть достаточно прочным и не «обрастать» изнутри разными наростами.



3.    Полипропиленовые.



















Такие водяные трубы для теплых полов употребляются редко, по причине того, что гнутся не отлично. Помимо этого потому, что в их структуре отсутствует металл, то и теплообменные процессы тут не через чур стремительные.

Другими словами, попросту говоря, система нагрева из полипропилена будет не через чур действенной.



4.    Изделия из сшитого полипропилена (PEX-трубы). Отличаются низкой ценой, хорошим уровнем теплопроводности и продолжительным сроком работы. К недостаткам возможно отнести тот факт, что полипропилен тяжеловато монтировать, по причине того, что если не будет мгновенной твёрдой фиксации, то он сходу разогнется.

Итак, в случае если сказать о том, какие конкретно трубы применять для теплого водяного пола, то получается, что «золотая середина» между качеством и ценой – это металлопластиковые изделия.

Бухта из металлопластика

Да и к тому же металлопластик укладывать достаточно легко – линии гибкие, прочные. Как такие бухты раскатаешь – так они и будут лежать, безо всяких обратных разгибаний.

Обратите внимание на то, что, не обращая внимания на наличие металла в структуре изделий, их все равно необходимо максимально беречь при заливке пола либо его бурении перфоратором. Жёсткие частицы жидкого бетона смогут повредить металлопластик так, что в нем появятся трещины, а сверло так и вовсе нормально пройдет через алюминий.

Исходя из этого заливая стяжку, старайтесь не наступать на «автострады», а вдруг планируется сверление пола, то запомните размещение линий системы обогрева.

Мы приблизительно определились с тем, какие конкретно трубы лучше для теплого водяного пола применять при среднем бюджете.

Давайте сейчас рассмотрим, как вычислить необходимый метраж системы.

Замысел размещения магистрали и расчет метража

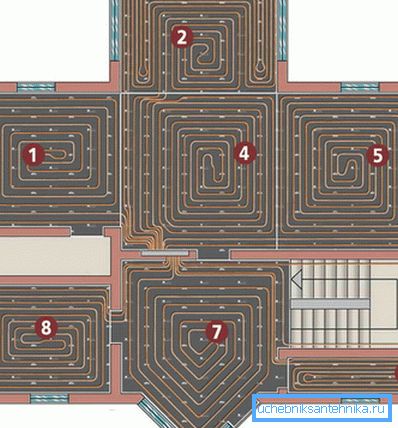

Пример плана на укладку теплого пола

В действительности составление замысла - процесс несложный.

Тут нужно функционировать приблизительно так:

  1. Составляем замысел помещения в масштабе, на котором отмечаем места, где будет стоять мебель. Там где она будет размешаться – систему протягивать не требуется, по причине того, что никакого смысла в обогреве, к примеру, шкафа – нет, согласитесь.
  2. Чертим схему размещения конструкции. оптимальнее спланировать ее так – от точки подачи тёплой воды протягивается (как бы спиралью) автострада в центр комнаты. И после этого от центра линии отходят к точке слива. Такое размещение дает более действенный и равномерный обогрев комнаты.
  3. Отталкиваясь от сделанного рисунка, высчитываем необходимый метраж металлопластиковой бухты.

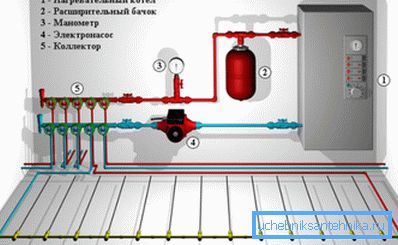

Схема отопления с применением магистрали теплого пола

Обратите внимание на то, что очень не рекомендуется делать «автостраду» от контура больше, чем 60 метров. В случае если система будет иметь таковой метраж, то тёплая вода будет остывать достаточно быстро, а это скажется на эффективности обогрева.

Что же касается параметров, то как правило оптимально подходят изделия, диаметр которых варьируется от 15 до 20 мм. Как видите, расчет трубы водяного теплого пола – это вправду достаточно стремительное и несложное дело.

А вот со сборкой все не так – нюансы. Разберемся во всем на наглядном примере.

Монтаж теплого пола

Линия обогрева, уложенная по спирали

Итак, в качестве наглядного примера мы возьмем организацию системы из металлопластика с раскладкой по принципу спирали. Обогрев будет делаться в квартире многоэтажного дома, поскольку это самый сложный случай из-за необходимости утеплять перекрытие (определите тут, что такое компрессионные фитинги для труб ПНД).

Приступим к монтажу.

Подготовительные работы

На этом этапе направляться функционировать по таковой схеме:

  1. Очищаем плоскость пола от мусора и посторонних предметов.
  2. Заливаем черновую стяжку из керамзитобетона.
Стяжка из керамзитобетона
  1. По окончании того как бетон высохнет, крепим сверху него страницы пенополистирола (пенопласт также подходит, лишь он пригодится плотный, а это значит, что неспециализированная толщина пола будет больше в итоге). Страницы несложнее всего крепить на особые дюбеля с широкой шляпкой.
Укладка пенополистирола
  1. Сверху утеплителя расстилаем фольгированную пленку. В случае если этого не сделать, то система будет прогревать не только финишный слой пола, но и перекрытие. Другими словами, попросту говоря необходимая вам площадь будет прогреваться значительно медленнее.
Фольгированная пленка

На этом подготовка закончена. Приступаем к следующему шагу.

Укладка труб

Тут все выполняется в таковой последовательности:

  1. Берем бухту с металлопластиком, один конец трубы оставляем около точки подачи тёплой воды и начинаем разматывать автостраду, укладывая ее на полу по спирали, продвигаясь вовнутрь, как бы к центру комнаты. Наряду с этим старайтесь укладывать все так, дабы расстояние между параллельными линиями было около 15-20 см.
Разматывание бухты
  1. В то время, когда дойдете до центра, сделайте как бы разворот и возвратитесь по тому же принципу спирали до точки отвода остывшей воды.
Схема расположения системы по спирали
  1. Зафиксируйте трубы к полу посредством крепежей и дюбелей.
Фото зафиксированных труб
  1. Подсоедините концы «автострады» к водопроводной системе.

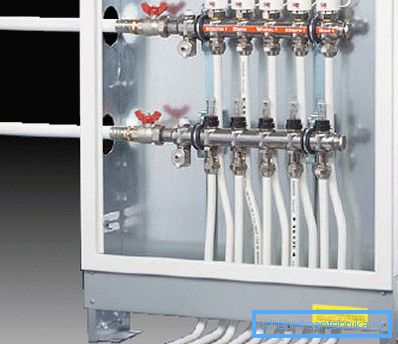

Так выглядит распределительный щиток для теплого пола

Запустите воду в трубы (в случае если давление не сильный, то вероятно потребуется установить дополнительный насос). В случае если нет протечек, то возможно заливать финишную стяжку.

Обратите внимание лишь на то, что в то время, когда мы разглядывали вопрос, какие конкретно трубы выбрать для водяного теплого пола, то там имелся один ответственный нюанс касательно металлопластика – при нагреве такие изделия мало увеличиваются. Как раз исходя из этого необходимо организовать все так, дабы при застывании стяжки в линиях системы в первые часов 5-6 была тёплая вода.

В случае если ее не будет, то ЦПС застынет всецело, и позже трубе как бы некуда будет расширяться.

Заливка стяжки

Сейчас подведем итоги обзора.

Вывод

Мы с вами разобрались в том, какие конкретно трубы выбрать для теплого водяного пола и из-за чего. Рассмотрели и все потенциальные варианты в сравнительной таблице, и была приведена четкая инструкция схемы монтажа и правила расчета материала (см.кроме этого статью "Трубы и фитинги из сшитого полиэтилена: характеристики и особенности монтажа").

Сохраняем надежду, что вы воспользуетесь взятой информацией на практике. А вдруг хочется определить больше нужных сведений, то для вас имеется еще и дополнительное видео в данной статье – просмотрите его.
