Какие конкретно бывают системы отопления: водяное,

Какие конкретно бывают системы отопления и по каким показателям они классифицируются? Нам предстоит ознакомиться как с проверенными долгой эксплуатацией схемами, использующимися в многоквартирных домах и частных, так и со относительно новыми решениями, каковые только начинают завоевывать популярность. Итак, приступим.

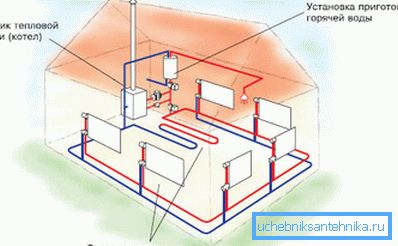

Водяное отопление

Эти типы системы отопления имеют неспециализированную линии: для транспортировки тепловой энергии от источника тепла к отопительным устройствам употребляется жидкий теплоноситель.

Увидьте: вопреки заглавию, в данной роли не всегда выступает вода. Используются кроме этого растворы солей, пропиленгликоль- и этилен, отработанное моторное масло. Они выгодно отличаются от воды куда более низкой температурой замерзания, что разрешает не опасаться разморозки батарей и труб.

Водяной тип отопления, со своей стороны, возможно классифицировать по долгому последовательности показателей.

Источник тепла

В данной роли смогут выступать:

• Котельная либо ТЭЦ. Теплоноситель транспортируется к дому по двум ниткам теплоизолированной автострады (подающей и обратной); на вводе в дом монтируется элеваторный узел, стабилизирующий температурные параметры отопления за счет вовлечения части теплоносителя в повторную циркуляцию. Основной недочёт схемы - тяжелые потери тепла при транспортировке.

Обратите внимание! Эти утраты оплачиваются конечным потребителем. Из этого - множество желающих перейти с ЦО на автономные типы отопления .

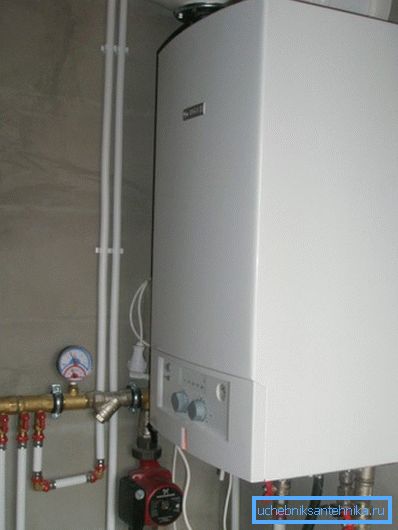

• Магистральный газ. Газовый котел снабжает минимальные затраты на обогрев (около 70 копеек за киловатт-час тепла). На данный момент и в скором времени это самое выгодное решение. Газ в газгольдерах и баллонах обходится заметно дороже - от 1,8 до 2,8 руб/КВт*ч.

• Дрова, уголь. Затраты немного выше (1,1 - 1,4 руб/КВт*Ч). Основной недочёт - низкая автономность котлов: им требуется удаление золы и периодическая загрузка топлива.
• Котел на дизтопливе, наоборот, не требует внимания обладателя семь дней. В недочёты возможно записать необходимость хранения громадного количества горючего, запах, большой уровень шума при работе соляровой горелки и дороговизну тепла (3,2 руб/КВт*ч).
• Наконец, электрокотлы всех видов (ТЭНовые, индукционные и электродные) наиболее эргономичны в эксплуатации и надёжны. Они не требуют ни нередкого обслуживания, ни отвода продуктов сгорания. За все хорошее приходится платить; в этом случае - в полной мере конкретными деньгами из расчета приблизительно 3,6 - 3,8 рубля за киловатт-час.

Циркуляция теплоносителя

Она возможно естественной и принудительной.

Полезно: практикуется монтаж схем, талантливых работать в обоих режимах. В этом случае врезка насоса в розлив громадного (от ДУ 32) диаметра снабжается байпасом. Он нужен, дабы сужение трубопровода не уменьшало и без того низкий гидравлический напор в режиме естественной циркуляции.

Направление перемещения теплоносителя

Оно возможно тупиковым и попутным.

1. Тупиковый тип системы отопления подразумевает, что на различных участках контура теплоноситель движется в противоположных направлениях.
2. Попутное перемещение свидетельствует, что ни в одной точке контура вода, антифриз, масло и т.д. не меняют направления перемещения на противоположное.

Верхний и нижний розлив

Тут все легко: схема с верхним розливом предполагает, что лежневка подачи отопления (горизонтальная ветка трубопровода, объединяющая стояки) находится на чердаке, а лежневка обратки - в подвале.

При нижнего розлива, соответственно, обе лежневки разводятся по подвалу. Стояки соединяются попарно; любая пара объединяется перемычкой на верхнем этаже дома либо в подвале.

Разводка

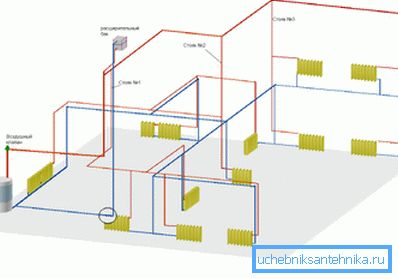

Разделяют вертикальную и горизонтальную разводку; термины, думается, понятны интуитивно и в комментариях не нуждаются. Стоит, но, уточнить, что в реальности чаще видятся комбинированные типы систем отопления. Скажем, в обычном многоквартирном доме стояк представляет собой вертикальную разводку, а вот розливы - горизонтальную.

Подключение отопительных устройств

По этому показателю выделяют однотрубную и двухтрубную схемы.

1. В первом случае розлив является кольцом между входным и выходным патрубками котла либо домовыми задвижками элеваторного узла. Отопительные устройства разрывают его либо, что куда разумнее, врезаются параллельно розливу.
2. Вторая схема подразумевает, что любой радиатор либо конвектор - это перемычка между розливами подачи и обратки.

Увидьте: в общем случае двухтрубная схема требует дросселирования балансировки системы и каждого прибора при запуске посредством дросселей. Инструкция связана с тем, что в противном случае вся циркуляция отправится через ближние к котлу либо элеватору устройства, что угрожает разморозкой дальних радиаторов.

Экзотика

Какое не редкость отопление кроме привычных и обширно применяемых схем с жидким теплоносителем?

Воздушное

В роли теплоносителя выступает простой воздушное пространство. Потому, что его удельная теплоемкость мала, приходится транспортировать громадные объемы; обычно системы воздушного отопления совмещаются с вентиляцией.

Решение весьма интересно отсутствием в интерьере отопительных устройств. Основной недочёт - в том, что скрытая прокладка воздуховодов вероятна только на стадии строительства либо капремонта дома.

Теплый пол

В роли отопительного прибора выступает вся поверхность пола. Для этого в стяжку либо под чистовое покрытие укладывается труба с теплоносителем, греющий кабель либо пленочный нагреватель. Работа легко возможно выполнена своими руками, без привлечения экспертов.

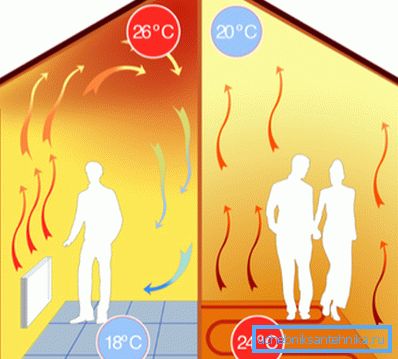

Теплый пол занимателен своей экономичностью. Нет, цена киловатт-часа тепла не изменяется: она зависит только от источника тепла. Экономия достигается более действенным меньшими утечками и распределением температур через потолок.

Инфракрасное

Большинство тепла передается от нагревательного элемента людям и предметам в помещении за счет теплового излучения, а не конвекции. Потому, что отопительные устройства воздействуют конкретно на температурные рецепторы жителей дома, температура в помещении может уменьниться до 15-16С без мельчайшего дискомфорта. Из этого - опять-таки экономия энергии.

Заключение

Очевидно, наш миниатюрный обзор вероятных решений в области отопления не претендует на полную полноту. Прикрепленное видео дополнит его нужными и познавательными материалами. Удач!
