Как верно проводится обвязка котла отопления

Один котел не сможет вам обеспечить тепло в помещении, для этого нужно сделать его обвязку. Тогда, генерируемое ним тепло сможет по трубопроводам поступать к отопительным устройствам, каковые и будут отдавать его в атмосферу комнат. Наряду с этим направляться учесть, что схема обвязки возможно различной в зависимости от типа используемого в системе отопительного котла, его установки и наличия дополнительного оборудования. Исходя из этого имейте в виду, что универсальных вариантов не существует.

Обвязка котлов отопления разных типов

Выбираем трубы

Любой материал имеет свои особенности, воздействующие на его эксплуатационные характеристики. Выбирая трубы для обвязки котельной, обращайте внимание на их теплоизоляционные свойства, какие конкретно сложности смогут появиться при монтаже, подходит ли вам цена изделий.

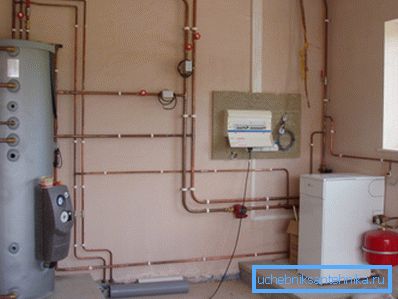

Обвязка газового котла отопления медными трубами

Рассмотрим наиболее популярные решения:

Полипропилен Совершенный материал для изготовления обвязки, не смотря на то, что он кроме этого имеет и свои недостатки.

Преимущества:

  1. Несложной монтаж, для сборки из оборудования пригодится лишь особый паяльник и комплект ключей.
  2. Работы по разводке системы отопления для дома вместе с установкой дополнительного оборудования проводятся в течение одного дня, максимум недели.
  3. Материал устойчив к нагреванию, поскольку укреплен стекловолокном, которое формирует каркас, защищая трубы от расширения при нагревании.
  4. Низкая теплопроводность полипропилена, исходя из этого к радиатору подходит теплоноситель практически без утрат.
  5. Стремительная циркуляция теплоносителя, поскольку внутренняя гладкая часть трубопровода не позволяет образовываться отложениям.
  6. Срок эксплуатации трубопровода более 20 лет.

Недостаток – большая температура теплоносителя до 95 ?С.

Медь Работа по обвязке требует определенного профессионализма. Цена материала высокая.Преимущества бронзового трубопровода:
  1. Хорошая теплоотдача - нагрев помещения происходит не только радиаторами, но и трубами.
  2. Материал не требует для прогрева громадного количества теплоэнергии.
  3. Устойчив к коррозии. Спустя время материал может покрыться узким слоем окисла, который не воздействует на его эксплуатацию.
  4. Не опасается замерзания из-за своей пластичности, в отличие от труб из полипропилена либо стали, каковые лопаются.

Недостатки:

  • нельзя устанавливать в стенки;
  • требует надежной изоляции, поскольку электрический ток для материала губителен.

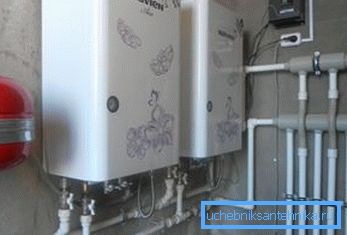

Обвязка настенного котла отопления полипропиленовыми трубами

Твердотопливный котел

Конструкция оборудования и его принцип работы воздействует на подключение к отопительной системе. направляться учесть, что одновременная обвязка твердотопливного и электрического котла имеет свои нюансы, воздействующие на их эксплуатацию и производительность.

Рассмотрим детальнее, как обязана проводиться обвязка твердотопливного котла своими руками:

  1. Температура обратки не может быть ниже «точки росы» либо 55?С. В противном случае будет происходить громадное образование конденсата. Рекомендуем по данной причине делать обвязку напольного твердотопливного двухконтурного дровяного котла медью, что значительно лучше полипропилена. Она имеет лучшую теплопроводность, исходя из этого сократит количество конденсата.
Как правильно проводится обвязка твердотопливных котлов
  1. В случае если необходимо, возможно соединить пара котлов в одну сеть, для чего пригодится дополнительное оборудование. К примеру, теплоаккумулятор нужен будет при обвязке двух дровяных твердотопливных котлов. Данная схема в далеком прошлом используется на Западе, разрешая сохранять излишки тепла в особом резервуаре, напоминающий термос. В то время, когда температура теплоносителя падает, тепло начинает добираться из резервуара. Нужно кроме этого предусмотреть в этом случае два клапана - термосмесительного, мешающего перегреву теплоносителя, и подрывного. Не смотря на то, что работы по монтажу теплоаккумулятора потребуют дополнительных затрат, в итоге все вложения окупятся достаточно быстро благодаря экономии горючего.

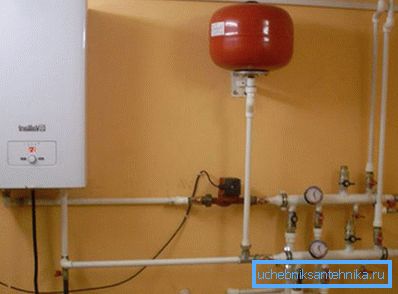

Обвязка электрического котла отопления полипропиленовыми трубами
  1. Применение для обвязки полипропиленовых труб вероятно при определенных условиях. К примеру, они должны быть термоустойчивыми и армированными, поскольку теплоноситель будет неизменно иметь температуру более 60?С. Хорошо зарекомендовали себя изделия с оптоволокном с алюминиевым стержнем. В также время инструкция по установке не требует, как в случае с медью, применять электроизоляцию и контур заземления.

Газовое оборудование

В этом случае нет готовых решений, поскольку все зависит от применения водогрейного оборудования, и количества отдельных отопительных систем.

Ниже предлагаем вам советы экспертов:

  1. Теплый пол и радиаторы. В этом случае обвязка газового котла отопления обязана выполняться строго с применением гидрострелки либо водяного распределительного коллектора. Котел нагревает теплоноситель, а установленное в него циркуляционное оборудование нагнетает давление прямо на участке от него до коллектора. По окончании гидрострелки употребляется дополнительные циркуляционные насосы на любой отопительный контур.

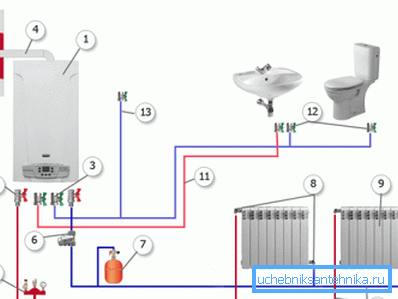

На фото - схема включения в систему отопления двухконтурного газового котла
  1. Обвязка настенного оборудования бронзовыми трубами производится в соответствии с расчетному сечению трубопровода. Это же относится и к полипропиленовым трубам. Но, в случае если для обогрева 60 м2 жилья сечение бронзовой трубы образовывает 20 мм, диаметр полипропиленовой должен быть в пределах O 25-32 мм.
  2. Установка накапливающего бака есть новшеством, но пока оно не взяло широкого распространения. В этом случае рекомендуется его применять для обвязки напольного газового котла в случае с применением чугунных агрегатов. Они опасаются резкого понижения температуры, а теплоаккумулятор позволяет сгладить такие пики.
  3. Для обвязки навесного газового котла с 2-мя контурами не нужно установка дополнительного оборудования. Конструкция и без того всецело укомплектована. Необходимо устройство к радиаторам системы отопления дома. При обвязке настенного газового котла с одним контуром полипропиленом к системе отопления дома, работы выполняют похожим методом. Лишь в этом случае учитывается лишь система обогрева.

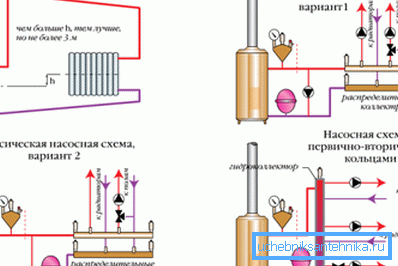

Варианты обвязки котлов
  1. Для напольных моделей в большинстве случаев требуется монтаж дополнительного оборудования. К примеру, для двухконтурного пригодятся циркуляционные насосы, фильтры неотёсанной и узкой очистки, расширительный бак. Кроме этого возможно нужна установка и гидрострелки.

Совет: в случае если к отопительной системе подсоединяется напольный одноконтурный газовый котел энергозависимого типа, в обязательном порядке необходимо устанавливать байпас, который будет осуществлять контроль за циркуляцией теплоносителя, которая не должна прекращаться по окончании отключения электроэнергии.

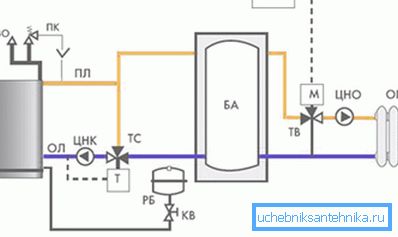

Обвязка твердотопливного котла отопления с буферной емкостью (теплоаккумулятором)

Котел дрова-электричество

Обвязка оборудования выполняется параллельным и последовательным методом. Это нужно для обеспечения непрерывного нагрева теплоносителя в системе.

Для этого делают следующее:

  1. Главным источником тепла есть твердотопливный котел. Он должен снабжать обычный нагрев теплоносителя в течение всего дня.
  2. При наступлении ночи и по окончании перегорания горючего машинально должен включаться электрокотел, продолжающий нагревать теплоноситель в системе до того момента, пока основной котел опять не начнет работать.

Имеется пара способов добиться этого, но основной – использование эжектора. В этом случае обязательное условие – котел должен быть установлен под маленьким углом, тогда не случится обратная циркуляция теплоносителя.

Совет: такой же способ возможно использовать и при обвязке пеллетного отопительного котла отопления.

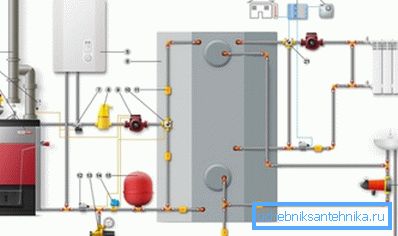

Способ подключения двух котлов – на дровах и электричестве

Дизельный котел

В этом случае в обязательном порядке используется дополнительное оборудование, снабжающее стабильную циркуляцию теплоносителя и обычную работу отопительной системы:

  • расширительный бак;
  • циркуляционный насос - устанавливают на обратке;
  • водяной коллектор – нужен, в случае если котел рекомендован для обогрева помещения громадной площади, нескольких этажей либо различных отопительных контуров.

Совет: при обвязке топливного бака учитывайте установку топливного насоса и накопительного резервуара.

Возможно в одну схему подключать твердотопливный и дизельный котел, собирая ее последовательно. Главным источником тепла есть оборудование на жёстком горючем, в то время, когда интенсивность нагрева теплоносителя начнет понижаться, в работу включается дизельный нагреватель.

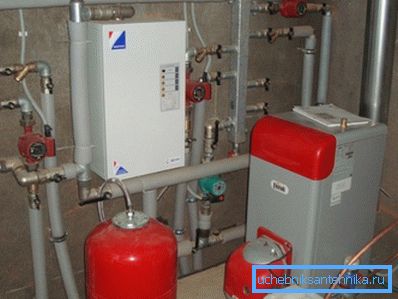

Подключение в систему напольного дизельного котла

Последние модели оборудованы всей нужной автоматикой, исходя из этого при верных настройках вмешательство в процесс оператора будет минимальным. Перед установкой нужно провести предварительный расчет схемы обвязки оборудования с теплоаккумулятором.

Вывод

Работа любой отопительной системы для дома либо промышленного объекта зависит от верной обвязки источника теплоэнергии, в этом случае отопительного котла. Не существует универсальных схем, исходя из этого в каждом случае нужно проводить предварительный расчет.

направляться принимать к сведенью количество контуров отопления, установку котла – на полу либо на стене, и учитывать другие факторы. Если вы сомневаетесь в себе, лучше обратиться с просьбой о помощи к экспертам теплотехникам. Видео в статье окажет помощь отыскать вам дополнительную данные по данной тематике.
