Единственным недочётом промышленных тепловых насосов есть их большая цена. Исходя из этого большая часть пользователей предпочитает изготавливать эти устройства самостоятельно. Об этом мы и поведаем.

Принцип работы

Существует пара способов получения тепла за счет применения цикла Карно. Он снабжает увеличение температуры теплоносителя при его резком сжатии. По тому же принципу, но с обратным эффектом, работают многие климатические холодильники устройства (и компрессорные кондиционеры, к примеру). Главный рабочий цикл реализуется в рабочих камерах этих агрегатов и предполагает обратный эффект – охлаждение хладагента благодаря его резкого расширения.

Исходя из этого одним из доступных способов независимого изготовления тепловых насосов есть применение функциональных узлов, входящих в состав типового климатического оборудования. При изготовлении насоса из холодильника его испаритель и конденсатор делают функцию теплообменников, забирающих тепловую энергию из внешней среды и направляющих ее на обогрев теплоносителя.

Порядок сборки

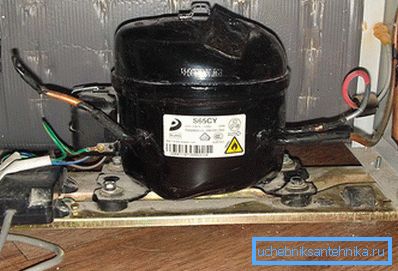

Можно использовать старый компрессор от холодильника

Порядок изготовления теплового насоса из готовых функциональных узлов:

  1. Подготовка компрессорной части теплового насоса, применение соответствующего узла от простого холодильника либо кондиционера. (Данный узел обязан крепиться посредством «мягкой» подвески на кронштейнах, размещенных на стене рабочего помещения в эргономичном месте).
  2. Изготовление конденсатора. Потребуется особый бак (оптимальнее – из «нержавейки») объемом порядка 100 литров, в который монтируют змеевик. (В качестве змеевика может употребляться готовая бронзовая трубка от ветхого холодильника).
  3. Перед тем, как сделать тепловой насос, готовый бак разрезается на протяжении продольной оси на две равные части. По окончании закрепления и установки змеевика в теле одной из половинок части бака свариваются между собой, образуя замкнутую емкость. (При сварке изделий из нержавейки нужно применять электроды, предназначенные для работы с этим металлом).
  4. По завершении сборки конденсатора — изготовление следующего необходимого узла насоса - испарителя. Пригодится пластиковая герметичная емкость объемом 70-80 литров. В ней нужно поместить змеевик из трубки на ? дюйма. На концах данной трубки необходимо подготовить резьбовой сгон, снабжающий подсоединение к змеевику соответствующих труб (в качестве последних смогут употребляться простые водопроводные трубы). По окончании сборки испаритель кроме этого закрепляется на стене с применением кронштейнов нужного размера.

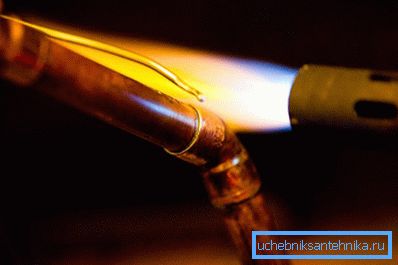

Сварка медных трубок

Для окончательной сборки всей системы в целом, включая сварку бронзовых трубок и закачку в емкости теплоносителя (фреона), рекомендуется пригласить эксперта. Попытка выполнить операции с холодильным оборудованием самостоятельно может закончиться плачевно, впредь до получения травм.

По завершении сборки главной части тепловой системы переходим к подсоединению распределения и устройств забора тепла (обогревательных батарей и теплообменника).

Особенности подключения внешних устройств

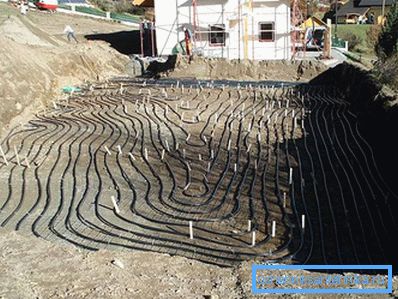

Теплообменник размещен на солнечной стороне участка

Нюансы распределения устройств и подключения забора тепла:

  1. Теплообменник в грунте нужно размещать на солнечной стороне участка. Это разрешает применять энергию солнца в качестве дополнительного источника тепла.
  2. Имеющийся в компрессоре хладагент направляться заменить так называемым «раствором», в состав которого входят вода и фреон. Это повышает эффективность работы тепловой системы.
  3. Вместо простых радиаторов для обогрева дома рекомендуется применять устройства меньшей мощности, не уступающие по эффективности классическим системам («теплый пол», к примеру).
  4. Соединительные трубы должны прокладываться так, дабы теплопотери на этих участках были минимальными. При необходимости возможно будет предусмотреть дополнительную изоляцию.

В жаркие дни (при наличии в доме действенной вентиляции) тепловой насос может употребляться для пассивного кондиционирования воздуха.

Тепловой насос поможет отопить помещение почти даром

Со всеми тонкостями процедур по подключению внешних устройств вы имеете возможность ознакомиться в следующем видео, размещенного по адресу одного из источников, нижеуказанных.

Видео

В этом видео детально рассказывается об изюминках тепловых насосов:

Это видео о тепловом насосе воздух-вода, изготовленном своими руками для отопления либо нагрева воды:
