Как подобрать насос для системы отопления: упрощенная схема

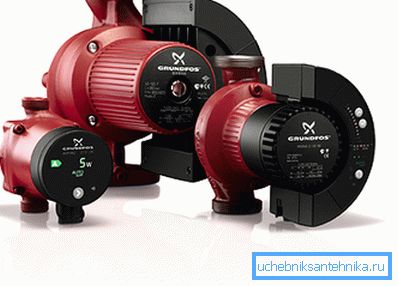

Подбор насоса для системы отопления – ответственный этап проектирования, из-за которого должен быть отыскан наиболее подходящий по чертям агрегат. Мы поведаем об методах и основных критериях для того чтобы подбора, и разберем, как выбрать насос для отопления.

Расчет параметров

Главные характеристики

Схемы отопления бывают разнообразные, и главное различие – это метод перемещения теплоносителя от котла к радиаторам.

Имеется два главных метода:

1. Естественная циркуляция. Происходит под действием гравитации из-за различий плотности тёплой и холодной воды. Так как эффективность отопления зависит от расхода тёплой воды, то скорости естественной циркуляции в отопительной системе дома значительно чаще не хватает;
2. Принудительная циркуляция. Осуществляется методом инсталляции в трубопровод особого агрегата, который перекачивает теплоноситель с напором и нужной скоростью. Большая часть современных схем отопления устроены по принципу принудительной циркуляции.

Обратите внимание! Не следует путать централизованную схему подачи с естественной циркуляцией: теплоноситель в муниципальные квартиры поступает под большим давлением, которое нагнетается особым оборудованием.

Дабы схема работала нормально, инструкция требует расчета всех ее параметров, на основании которых будет выполнен подбор сечений трубопровода, мощности радиаторов, мощности и ёмкости котла, производительности циркуляционного насоса отопления. Одним из таких параметров есть гидравлическая черта:

На графике мы видим, что сопротивление имеет прямую зависимость от расхода теплоносителя, другими словами, чем стремительнее движется вода по контуру, тем большее сопротивление она испытывает. Соответственно, растет напор.

Сейчас рассмотрим напорно-расходную чёрта циркуляционного устройства:

На этом графике мы видим связь потерь между интенсивности и напора подачи помпы. Тут мы замечаем обратную зависимость, другими словами при отключённом двигателе утраты велики, а по мере возрастания его мощности утраты падают.

В случае если мы совместим эти два графика, то возьмём следующую картину:

Обратите внимание! Рабочая точка разрешает нам выяснить, какое сопротивление будет в трубах при большой подаче (расходе) теплоносителя. Это значит, что наш аппарат обязан владеть достаточной производительностью, дабы обеспечить требуемую подачу, но наряду с этим его мощности должно хватить, дабы совладать с соответствующим гидравлическим сопротивлением.

Расчет производительности

Так как выстроить график гидравлической характеристики отопительного контура своими руками будет сложно, мы воспользуемся расчетом по упрощенной схеме. Итак, нам нужно выяснить большой расход (производительность) и гидравлическое сопротивление. Начнем с производительности.

Тепловая энергия, потребляемая контуром отопления, выражается таковой зависимостью:

В формуле использованы такие величины:

• W – тепловая энергия, нужная для отопления нашего помещения в ваттах (тепловая мощность контура);
• C – теплоемкость теплоносителя, Вт/литр* °С;
• Q – расход теплоносителя, м3/час;
• t1 и t2 – температура подаваемого и отводимого теплоносителя соответственно.

Подбор насоса для отопления ведется по производительности. Производительность устройства обязана соответствовать большому расходу теплоносителя, исходя из этого преобразуем нашу формулу для нахождения расхода:

Q = W/C*(t1 - t2)

Количество энергии W возможно отыскать посредством таблицы:

Теплоемкость воды принимаем равной 1.163 Вт/литр*°С, отличие температур подающего и обратного потока – 20 °С (в соответствии с СНиП). Из этого возьмём:

Q = W/1.163*20 = 0.043*W

Обратите внимание! Другими словами, в случае если нам нужно выяснить расход теплоносителя для помещения с теплотой обогрева, равной 10 кВт, то нам пригодится умножить 10000 на 0.043, и мы возьмём 430 литров в час.

Расчет гидравлического сопротивления

Опытный и максимально точный расчет гидравлического сопротивления отопительного контура – весьма непростая задача, требующая навыков и специальных знаний. Мы же воспользуемся упрощенной методикой, в соответствии с которой напор циркуляционной помпы будет равен:

H = N*k, где:

• H – высота водяного столба в метрах;
• N – количество этажей в здании, включая подвальные этажи;
• k – коэффициент, равный величине усредненных гидравлических утрат на один этаж здания либо сооружения. СНиП принимают данный коэффициент равным 0.7 – 1.1 м для двухтрубных схем и 1.16 – 1.85 м для коллекторно-лучевых схем организации подачи.

Обратите внимание! Так выходит, что в случае если мы имеем двухэтажный дом с подвалом, оборудованный двухтрубным отопительным трубопроводом, тогда двигатель обязан обеспечить напор, равный 3*1.1 = 3.3 метра.

Выбор насоса

Итак, мы имеем две величины – производительность и сопротивление. Возвратимся к нашему графику с напорно-расходной чёртом.

Откладываем значение сопротивления на оси Y, а значение расхода – на оси X. После этого подбираем агрегат, график напорно-расходной зависимости которого находится вблизи данной точки:

Обратите внимание! В большинстве случаев, в графике указаны три линии для различных режимов работы мотора. оптимальнее руководствоваться второй скоростью, а рабочая точка обязана размешаться в средней трети диаграммы, поскольку она соответствует громаднейшему КПД.

Само собой, нужно подбирать устройство, рассчитанное на большие температуры среды (95 – 110 °С), и знать диаметр трубы, в которую будет врезан прибор. Цена устройства будет зависеть от качества и производителя.

Вывод

Верный выбор циркуляционного насоса для отопительного контура создают на основании расчетов. В случае если изложенный материал думается вам через чур сложным, смотрите видео в статье.
