Биметаллические радиаторы: изюминки конструкции, выбор,

Производители довольно давно стали комбинировать металлы чтобы повысить эффективность отопительных устройств. Так что именно биметаллические батареи сейчас стали особенно популярны. Содействует этому и широкий диапазон размеров, в продаже возможно отыскать как биметаллические радиаторы отопления 800 мм, так и маленькие устройства с межосевым расстоянием около 30 см.

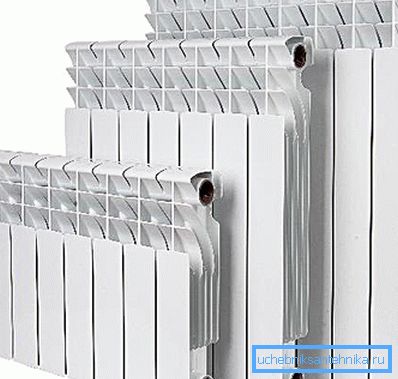

Несколько радиаторов

Особенности конструкции

Ключевая изюминка любого биметаллического радиатора – применение в конструкции 2 различных металлов.

В зависимости от того, какой как раз металл употреблялся, возможно выделить такие типы батарей как:

  • сталь+алюминий. Это можно считать бюджетным вариантом, трубки коллектора изготовлены из стали, что дает радиатору хорошую прочность;

Обратите внимание! Такие устройства особенно чувствительны составу теплоносителя. Хоть сталь и обрабатывается с внутренней стороны для защиты, но долговечность этого типа батарей все-таки ниже, чем при применении других металлов.

  • медь+алюминий. С позиций долговечности – это хороший вариант, а благодаря применению цветных металлов коррозия трубкам коллектора точно не угрожает.
На фото видны медные трубки и алюминиевые ребра

Конструкция и в том и другом случае остается одной и той же – трубки коллектора формируют каркас, на который напрессовываются алюминиевые ребра. Теплоноситель проходит через трубки, нагревает их и тепло быстро распространяется по всей площади оребрения.

Современные биметаллические радиаторы обогревают помещение не только за счет прямой передачи тепла, но и за счет конвекции. Как раз исходя из этого они имеют такую форму, благодаря особым направляющим прохладный воздушное пространство снизу поступает в радиатор, нагревается там и выходит через верхнюю часть отопительного прибора.

Движение тепловых потоков

Обратите внимание! Для оребрения может употребляться не только алюминий, но и другие металлы. Но по сочетанию цена/эффективность как раз алюминий предпочтительнее других металлов.

Имеется ли преимущества у таковой конструкции

Радиаторы отопления биметалл сложнее в производстве, чем простые, да и на стоимости это отражается.

Но это оправдано, поскольку в следствии клиент приобретает солидный комплект преимуществ если сравнивать с классической чугунной батареей:

  • отопительный прибор весьма быстро прогревается (не смотря на то, что это и не крайне важно при обогреве дома, но упомянуть об этом стоит);
  • при нехорошем качестве теплоносителя возможно не тревожиться о коррозии трубок коллектора (при применении медноалюминиевых моделей);
  • в отопительной системе с применением биметаллических радиаторов будет употребляться значительно меньшее количество теплоносителя, чем при установке простых отопительных устройств;
  • в случае если сравнить однообразные по тепловой мощности простую чугунную батарею и биметаллическую, то окажется что биметаллический радиатор легче многократно, так что возможно самостоятельно установить всецело биметаллические радиаторы отопления без посторонней помощи;
  • применяемые металлы достаточно пластичны, так что гидроудары в системе отопления не приведут к микротрещин. Да и при установке случайный удар не станет обстоятельством течи в будущем;
  • за счет развитого оребрения площадь поверхности для того чтобы радиатора выше, чем у чугунного отопительного прибора. Как раз исходя из этого теплоотдача его приблизительно в 1,5-2,0 раза выше;
Сравнение разных типов батарей
  • долговечность достигает 25 лет, это, само собой разумеется, меньше чем у чугунных, но также много. К тому же – это заявленный производителем срок работы батарей, в действительности они смогут проработать и 30-40 лет.

Значительных недочётов комбинация металлов в конструкции батареи отопления фактически лишена.

Выделить возможно лишь:

  • цена, все-таки цена таковой батареи будет раза в 2 выше, чем простой из чугуна;
  • в случае если постараться сэкономить и купить модель со металлическим коллектором, то при спуске воды из системы на лето коррозия стали может значительно сократить срок работы прибора.

Подробнее о установке и выборе биметаллических радиаторов

Выбор батарей для дома по большому счету дело непростое, а случае с биметаллическими отопительными устройствами приходится учитывать еще и последовательность дополнительных нюансов, к примеру, диаметр вертикальных каналов трубок коллектора.

На что обратить внимание при выборе

Независимо от того, какая как раз батарея подбирается, при выборе необходимо обращать внимание на такие параметры как:

  • максимально допустимая температура теплоносителя. Биметаллические отопительные устройства в большинстве случаев вычислены на большую температуру воды 110?С, наряду с этим большое рабочее давление зависит от производителя. К примеру, радиаторы Global смогут выдержать давление в 35 бар, а вот Royal thermo только 20;
  • после этого необходимо определить габариты батареи (подробнее об этом ниже);
  • кроме этого в документации указывается тепловая мощность секции, эта информация окажет помощь определить, хватит ли мощности батареи для обогрева дома;

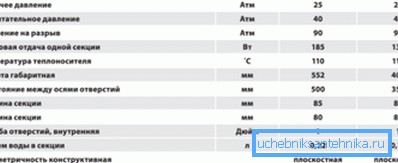

Основные характеристики биметаллических батарей

Обратите внимание! Тепловая мощность указывается для определенной температуры подачи и обратки. В случае если температуры теплоносителя на выходе и входе из батареи отличается, то и теплоотдачу необходимо пересчитать.

  • ну и внешний вид играется значение. В принципе, все современные батареи выглядят стильно и современно, при жажде возможно купить цветные биметаллические радиаторы отопления. Заводская покраска, в большинстве случаев, весьма надежная, так что лучше мало переплатить за цвет хороший от белого, чем пробовать красить радиатор самостоятельно.

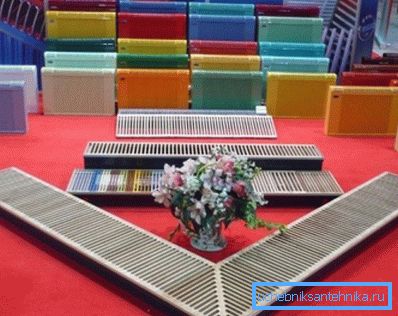

Цвет отопительного прибора может быть любым

Габариты радиаторов

Размеры радиаторов включают глубину, полную высоту и ширину устройства. Кроме этого, учитывать необходимо и межосевое расстояние. Время от времени расстояние между осями может именоваться расстоянием между центрами ниппельных отверстий.

В большинстве случаев в маркировке отопительного прибора уже указывается межосевое расстояние, а полная высота устройства на 5-7 см выше, чем эта величина. Расстояние между осями биметаллических радиаторов изменяется в диапазоне 200-800 мм, но самыми популярными можно считать модели в диапазоне 300-550 мм.

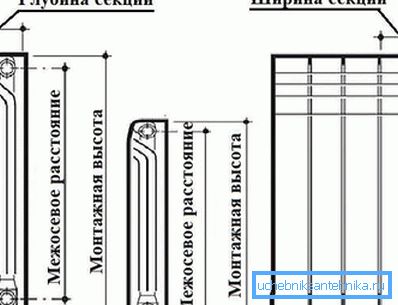

Основные габариты батареи отопления

Маленькие по высоте отопительные устройства подойдут для загородных коттеджей с громадными окнами. Батареи простой высоты в таких условиях смотрелись бы нелепо и перегораживали бы обзор. Чтобы сохранить теплоотдачу на нужном уровне ширина низких батарей больше, чем у простых, в большинстве случаев они размещаются не в нише под окном, а просто у стенки, именно поэтому нет ничего, что мешает теплоотдаче.

Отопительный биметаллический радиатор обязан устанавливаться с соблюдением неспециализированных правил установки отопительных устройств:

  • полная высота подбирается с учетом высоты ниши под окном. Должны быть обеспечены зазоры порядка 8 см снизу и сверху от поверхности батареи;

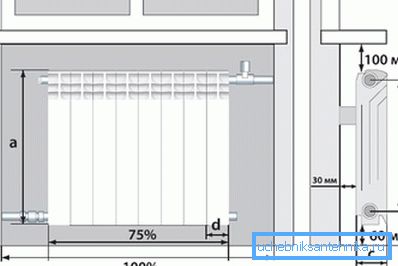

При установке нужно не забыть о зазорах между стенкой и отопительным прибором

Обратите внимание! С верхней части радиатора расстояние до батареи возможно и расширить, это лишь улучшит конвекцию, но вот зазор до пола не должен быть больше10-12 см. В другом случае воздушное пространство у пола фактически не будет прогреваться и людям в помещении будет некомфортно.

  • при установке своими руками нужно подбирать радиатор с межосевым расстоянием, совершенно верно соответствующим расстоянию между подающей трубой и обраткой. При установке не требуется будет сводить/разводить трубы.

Цельный либо секционный радиатор выбрать

Большая часть биметаллических радиаторов выпускаются секционными. В таких конструкциях соединение отдельных секций обеспечивается металлическими ниппелями с различной резьбой. При вращении ниппеля секции хорошо прижимаются друг к другу, а дополнительную герметичность снабжают особые прокладки.

Такая модульная конструкция разрешает унифицировать производство. Производителю достаточно производить секции определенного размера с тепловой мощностью порядка 200 Вт. Позже из этих секция возможно собрать отопительный прибор любой мощности, все зависит от того, сколько как раз секций будет объединено.

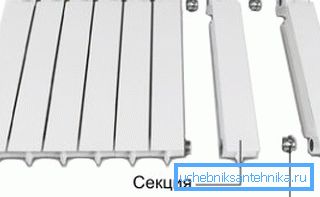

Видны отдельные секции и ниппели с прокладками

Недочётом же таковой батареи можно считать повышенное число соединений. Вследствие этого рабочее давление ниже, чем у цельных радиаторов, да и риск протечки при гидроударе выше.

Биметаллические монолитные радиаторы отопления являются цельную конструкцию, принцип работы тот же, легко коллектор изготавливается из цельных трубок, а уже на них напрессовываются ребра из алюминия. Это разрешает расширить рабочее давление в системе до 100 бар (при том, что для секционных верхней границей считается отметка около 35 бар). По остальным параметрам (таким как долговечность, теплоотдача монолитные радиаторы ничем не уступают секционным).

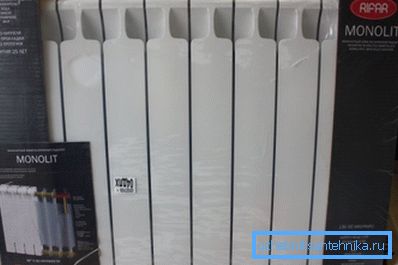

Монолитный радиатор в упаковке

Радиаторы какого именно производителя лучше выбрать

В случае если в первое время по окончании появления на рынке кое-какие производители допускали промахи при производстве, то на данный момент главная масса компаний производит батареи хорошего качества. Особенной популярностью пользуется продукция Rifar (Россия), Global и Sira (итальянские производители), хорошо себя продемонстрировали радиаторы компании МАРС (Республика Корея).

Обратите внимание! Может встретиться обозначение « биметаллические усиленные радиаторы отопления », под этим термином понимается простой прибор из алюминия и стали, а упоминая в заглавии слово «усиленные» производитель прочность конструкции.

В принципе, характеристики большинства биметаллических батарей сопоставимы: рабочее давление 20-35 бар, температура теплоносителя 110-135 ?С, тепловая мощность в пределах 150-200 Вт. Но при выборе внимание стоит обратить и на дополнительные параметры, к примеру, диаметр вертикальных трубок коллектора.

В ветхих системах отопления не рекомендуется устанавливать отопительные устройства, у которых диаметр вертикальных трубок образовывает 6 мм (такие модели имеется в списке продукции итальянских производителей). Просвет может , и тепловая мощность отопителя снизится.

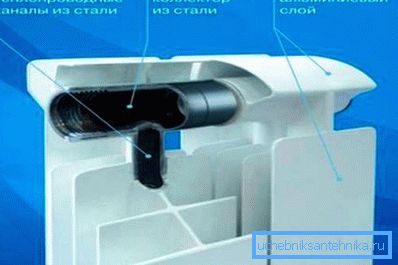

Нужно обратить внимание на диаметр вертикальных трубок коллектора

В принципе, при выборе достаточно знать площадь помещения, дабы приблизительно знать требуемую тепловую мощность батареи и иметь таблицу с чертями радиаторов. Этого хватит чтобы самостоятельно выбрать подходящую модель.

Что касается комплектации, то в комплект кроме самого радиатора в большинстве случаев входят и кронштейны для его крепления. Инструкция по установке требует закрепления отопительного прибора на стене, так что они придутся очень кстати. Учитывая небольшой вес батареи, напольные кронштейны используются достаточно редко и лишь в тех случаях, в то время, когда в стенке нежелательно делать отверстия.

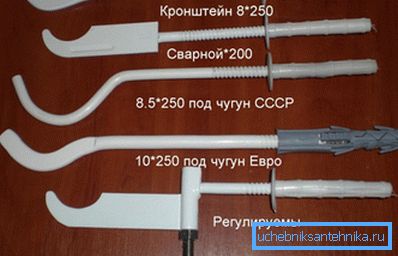

Разные варианты креплений под радиаторы

В завершение

Кроме того самые недорогие биметаллические радиаторы владеют высокой тепловой мощностью, что разрешает применять их в бюджетных системах отопления. В остальном сочетание металлов различных типов дает хороший итог – производителям удалось добиться высокой теплоотдачи отопителя, снизив наряду с этим его вес. Долговечность наряду с этим осталась на самом высоком уровне.

На видео в данной статье продемонстрирован установки и процесс сборки биметаллического радиатора.
