Прокладка канализационных труб в доме: пошаговое управление

Личный дом либо дача мечта многих людей современности. суета и Шум громадных городов утомляют и, придя к себе, хочется ощущать себя полноправным хозяином. Но вместе с тем частные владения должны быть оборудованы всеми благами цивилизации. А прокладка канализационных труб в частном доме один из наиболее значимых этапов обустройства для того чтобы комфортного проживания.

Не смотря на расхожее мнение смонтировать канализационную систему своими руками не так сложно как думается. Само собой разумеется, попотеть придется, но итог стоит того. Неспециализированная технологическая инструкция, которую мы излагаем в данной статье, не требует фундаментальных знаний. Достаточно освоить начальные навыки строительства и обладать слесарным инструментом на бытовом уровне.

Фото разводки в подвале.

Разделение систем

В малоэтажном частном постройке, обустройство любой канализационной системы возможно условно поделить на 2 этапа. К первому относится монтаж трубной разводки в здания. Другими словами закрепление и установка стояков, плюс подвод слива ко всем точкам эксплуатации сантехнического оборудования. Ко мне же возможно отнести распределительный узел в подвале здания.

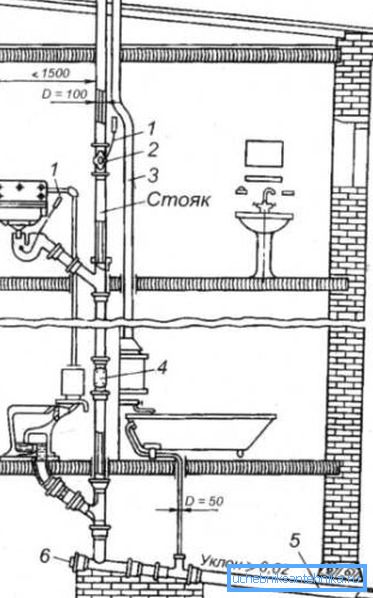

Двухэтажный стояк с фановой вентиляцией.

Все, что находится за пределами фундамента, эксперты относят к наружной системе. Она включает в себя линию от дома до слива. Плюс ко мне же относятся сливные ямы, септики либо более современные и дорогие автономные фильтрационные станции.

Монтаж внутренней системы

Любой эксперт вам сообщит, что конструкции подобного рода необходимо размещать как возможно компактнее. В совершенстве делается 1 магистраль и поблизости от нее монтируются все точки слива. В этом случае, чем сложнее конфигурация системы, тем выше возможность ошибок и засоров при монтаже.

Схема монтажа в 1 стояк.

Само собой разумеется, существуют определенные нормы ГОСТ, в которых указано, какое сечение труб необходимо брать для систем различной протяженности. Но по опыту можем заявить, что чем больше забрать сечение, тем надежнее будет работать канализация. Для частных строений с малой этажностью размер центральной магистрали стартует от 100 мм. Минимальное сечение трубы для разводки по помещениям 40 – 50 мм.

Принципиально важно: избегайте острых углов при монтаже и проектировании конструкций. Большой, рекомендуемый угол изгиба колена находится в пределах 45?. На громадных изгибах возрастает возможность засоров канализационной системы.

Разделение на 2 стояка.

Составляем эскиз

Бывалые мастера прекрасно знают, как прокладывать канализационные трубы в частном доме, что именуется на глаз, но если вы не владеете должным опытом, то лучше разработать постепенный замысел с подробной прорисовкой.

  • Мы бы вам не рекомендовали слепо доверять тем документам на дом, каковые уже имеется. Лучше забрать рулетку, карандаш, лист миллиметровой бумаги и промерить все помещения, в которых будет монтироваться слив. Не забудьте учесть толщину стен и простенков.
  • Затем, в первую очередь необходимо определиться с размещением центрального стояка. В большинстве случаев, он монтируется за унитазом, причем расстояние от унитаза до магистрали не должно быть больше 1 м.
  • Потом прорисовываются отводы на каждую точку. Параллельно направляться отмечать, сколько и каких конкретно вам пригодится колен, изгибов, креплений и других сопутствующих материалов.
  • Если вы являетесь владельцем двухэтажного дома, то наш вам совет, делайте санузлы на обеих этажах, причем располагать их лучше по одному стояку.
  • В то время, когда с домом закончено, переходите в подвал и зарисовываете тамошнюю развязку. На последней стадии необходимо определиться, как будет проходить и в каком месте на крыше будет выведена фановая вентиляционная труба.
Схема монтажа канализации.

Выбираем трубы

В довольно недавнем прошлом канализационные системы монтировались только чугунными трубами. Материал само собой разумеется хороший и долговечный, но тяжелый, хрупкий и цена у него кусается, плюс к этому, чугун подвержен коррозии.

на данный момент фаворитами продаж являются трубы из полипропилена (ПП) либо поливинилхлорида (ПВХ). Благодаря ровной внутренней поверхности, такие стоки значительно менее забиваются. Материал наряду с этим весьма легкий и эргономичный в монтаже.

Принципиально важно: для внутренней разводки канализации употребляются трубы серого цвета. Для прокладки в земле берется материал броского, в большинстве случаев, оранжевого цвета. Кроме различий в цветах, трубы для наружной разводки владеют более высокими эксплуатационными чертями.

Изделия из пластика.

Советы по монтажу

Сейчас в торговой сети достаточный ассортимент пластиковых изделий и разной монтажной фурнитуры к ним. В комплекте, в большинстве случаев, предусмотрено наличие резиновых прокладок, но для уверенности рекомендуется, при сборке, промазать все стыки силиконом.

Громадное значение, при монтаже имеет угол наклона системы. Безнапорные системы основаны на самотеке, исходя из этого принципиально важно выполнять минимальный наклон, больше возможно меньше запрещено.

В соответствии с СНиП 2.04.03-85, и СанПиН 2.1.4.1110-02 уклон тубы сечением 50 мм обязан составлять 30 мм на 1п/м. Для труб от 100 мм достаточно наклона в 20 мм на 1п/м.

Совет: в каждой большой развязке либо остром колене направляться предусмотреть люки для обслуживания конструкции. Так, при засора вам легче будет прочистить один сектор, нежели добираться до пробки через пара поворотов.

Лучше избегать острых и прямых углов.

Фановая вентиляция

Монтаж фановой трубы либо вентиляционного клапана необходимая процедура при обустройстве канализации в частном доме. По сути, это продолжение стояка, которое выводится выше уровня кровли на 700 мм.

Данное приспособление нужно для нормализации внутреннего давления в системе. Без него из-за перепада давления либо гидроудара, в жилые помещения может попадать неприятный запах из трубы.

Принципиально важно: помните, что расстояние от выхода фановой вентиляции, до ближайшего окна либо балкона не должно быть менее четырех метров. Плюс очень не рекомендуется совмещать ее с бытовой либо печной вентиляцией в доме.

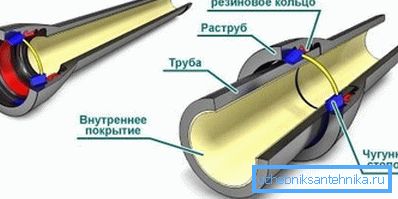

Схема соединения чугунных труб.

Наружная система

В совершенстве, разработка прокладки канализационных труб в земле требует заглубления ниже уровня промерзания земли. Но во многих районах нашей страны грунт промерзает до 1 – 1,5м и более. Исходя из этого, в большинстве случаев, трубу закладывают на глубину 50 – 70 см и дополнительно утепляют.

Для утепления около выпускной трубы делается кокон из трубы большего диаметра либо любой рулонной гидроизоляции, самый недорогой вариант это технический полиэтилен. Просвет между сливом и гидроизоляцией делается в пределах 50 – 150 мм и заполняется любым не гигроскопичным утеплителем. Значительно чаще это пенопластовая крошка либо керамзит.

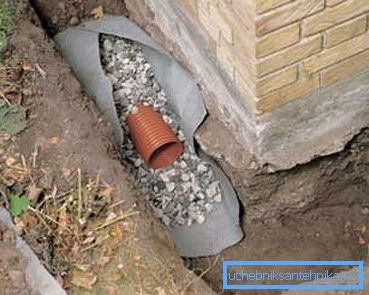

Наружное утепление канализации.

В северных районах еще рекомендуется снизу трубы, по внешней стороне, прикрепить утеплительный электрокабель. Кроме этого обратите внимание на то, что при выходе из фундамента на слив надевается пространство и гильза заполняется утеплителем, чтобы исключить прямой контакт слива с холодным, цементным фундаментом. Плюс необходимо контролировать соблюдение уклона.

Совет: систему лучше монтировать по секторам. Но перед тем как собрать все воедино, подключить сантехническое оборудование, врезаться в центральную канализацию либо септик и закопать наружную разводку. Мы вам рекомендуем контролировать работу каждого сектора, выливая в него чистую воду. Замеры это прекрасно, но вода сходу укажет на неточности.

На видео в данной статье возможно заметить кое-какие тонкости монтажа.

Вывод

Как видите прокладка канализационных труб своими руками, при жажде в полной мере настоящая и выполнимая задача. Сделать все работы в одиночку теоретически возможно, но лучше пригласить хотя бы одного ассистента. Опыт говорит о том, что так будет не только стремительнее, но и надежней, как мы знаем две головы работают лучше.

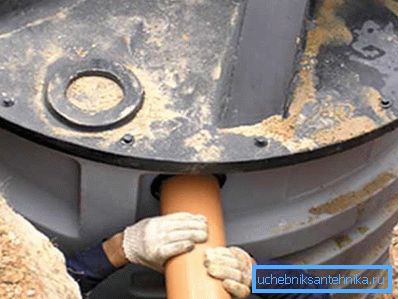

Вход в септик.
