Как сделать трубогиб своими руками дома

Работа по дому либо на загородном участке время от времени требует согнуть железную ленту, круглую либо профильную трубу по определенному радиусу. В случае если это случается достаточно редко, ненужно покупать фабричное оборудование. В данной статье мы поведаем о методах, каковые окажут помощь смастерить трубогиб своими руками в условиях дачи либо дома.

На фото - вариант трубогибочного приспособления

Мало теории

Наиболее востребованными изделиями из металла сейчас являются профильные трубы, каковые возможно применять для:

  • ограждений;
  • садовой мебели;
  • сеток;
  • временных укрытий для автомобилей;
  • теплиц;
  • прокладке водоподводящих сетей;
  • гаражей.
Перед вами чертежи трубогиба для круглой трубы своими руками

База разработки таких конструкций – возможность верного сгибания труб под нужным углом. На фирмах для этого существует особое оборудование, разрешающее делать изгибы изделий под углами 0?-180?.

В этом случае работа совершается благодаря применению электричества либо гидравлики. Это разрешает легко изгибать трубы из различных материалов диаметром до 50 мм.

Конструктивные изюминки инструмента

Он складывается из:

  • рамы – открытой либо закрытой;
  • гидроцилиндра – он играет роль силового механизма;
  • нижней и верхней планки;
  • двух трубных упоров.
Чертежи трубогиба своими руками для круглых заготовок

Рассмотрим подробнее:

  1. Ручной вариант должен иметь нагнетательное устройство, установленное на задней части корпуса оборудования, там же установлена перепускной клапан и рукоятка.
  2. Масло заливается через верхнюю часть гидроцилиндра, где расположена соответствующая пробка.

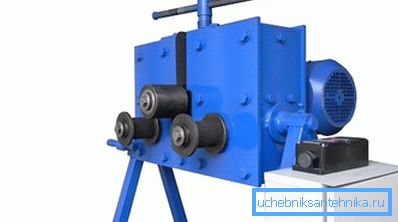

Электрический вариант приспособления для горизонтального изгиба
  1. Нижнюю планку установки наворачивают на резьбовую часть на передней части станины, после этого она прижимается фиксирующей гайкой.
  2. Верхняя крепится посредством двух замка и винтов.
  3. На протяжении работы выдвигается шток, талантливый возвращаться назад благодаря действию пружины, размещенной в гидроцилиндре.
  4. Обе планки устройства изготавливаются в виде сварной конструкции.
  5. На поперечных пластинах сделаны отверстия, служащие для установки упоров.
  6. Внизу имеется резьбовые отверстия для установочных болтов, регулирующиеся по высоте.

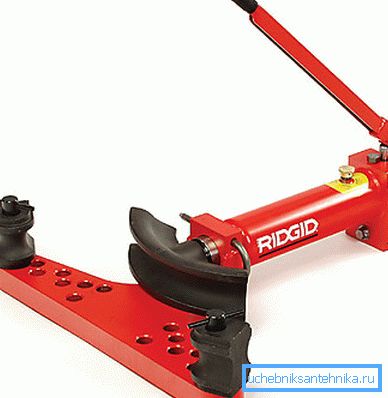

Ручное гидравлическое приспособление промышленного исполнения
  1. Упором станка есть элемент в виде цапфы, он устанавливается в отверстия на планках. В середине изготовлен «ручей» служащий упором изгибаемой трубы.
  2. Сегменты, снабжающие сгибание, изготавливают из металлического правильного литья.
  3. Привод для ручного оборудования - механический и гидравлический, электроинструмента – электрический.
Принципиальная схема трубогиба для профильной трубы своими руками

У профильных труб, благодаря их конструкции, стена узкая, что позволяет экономить металл. Сечение у нее возможно прямоугольным, в виде квадрата либо овала, исходя из этого, если вы делаете чертежи трубогиба для профильной трубы своими руками, должны не забывать, что они пара отличаются от стандартных.

В этом случае ролики направляться подбирать, исходя из профиля предполагаемой трубы, которую нужно согнуть, дабы не деформировать ее сечение.

Вариант самостоятельно изготовленного приспособления из дерева и металлических роликов

Делаем трубогиб самостоятельно

Из дерева

Таковой трубогиб для круглой трубы своими руками есть одним из самых несложных, поскольку вам не пригодится для него никаких особенных подробностей, например, гидравлического цилиндра. Необходимо будет изготовить из дерева половину окружности, радиус которой соответствует вашему шаблону.

Приспособление для изгиба стальной и алюминиевой заготовки из сбитых досок
Изготовление приспособления
  1. Заберите пара досок из плотной древесины. Их толщина должна быть больше диаметра трубы, в противном случае последняя может выскользнуть из шаблона и повредить держащую ее руку.
  2. Вырежьте ручной пилой сферический шаблон нужного радиуса. Распиливайте доски так, дабы был уклон к основанию.
  3. Закрепите их на прочном основании, для чего возможно применять столешницу либо стенке.
  4. Закрепите на одном конце конструкции древесный брусок, который будет выступать в качестве упора.
Процесс работы Для работы с приспособлением, талантливым согнуть металл, необходимо следующее:
  1. Поместите трубу между шаблоном и упором.
  2. Начинайте не спеша давить на ее противоположный конец до тех пор, пока не согнете до нужного угла изгиба.

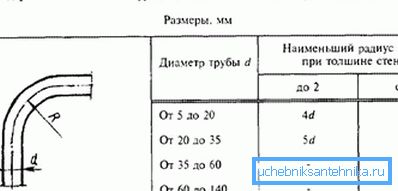

Зависимость радиуса труб из стали от толщины их стенки

Совет: проследите, дабы труба нормально помещалась между шаблоном и упором.

Этот вариант прекрасно себя продемонстрировал в работе с трубами из стали и алюминия. Изготовить шаблон будет очень просто, да и денежных затрат на него фактически не будет.

Совет: для различных диаметров труб сделайте различное приспособление.

Из железных крючков

Ниже предлагается еще один вариант, разрешающий без финансовых затрат и особого труда изготовить самодельную трубогибную конструкцию:

  1. Подготовьте высокопрочные железные крючки.
  2. Установите их на прочном основании на расстоянии до 50 мм друг от друга, но, это зависит от диаметра изделия, которое требуется согнуть.
  3. У вас обязан оказаться полукруг.
  4. На одном его конце сделайте удобный для руки упор.

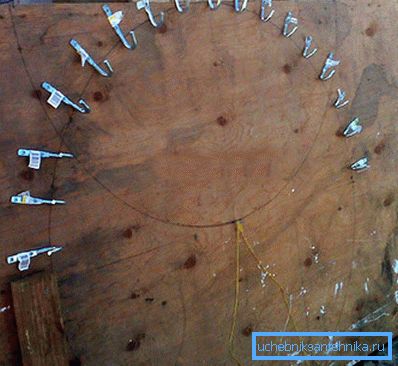

Универсальный способ для сгибания труб под нужным радиусом

Метод можно считать универсальным, поскольку он позволяет работать с разными диаметрами, да и цена приспособления низкая. Для этого достаточно сократить либо расширить расстояние между крючками, дабы возможно было работать с трубами различной толщины.

Из роликов и цилиндра

Сейчас рассмотрим более сложную конструкцию - изготовление трубогиба для профильной трубы своими руками из роликов и цилиндра, который способен согнуть заготовку на любой угол, кроме того на 360?. Практически вы сделаете ручной трубогиб для профильной трубы своими руками подобный гидравлическому оборудованию.

Процесс происходит благодаря вращающемуся роликам и цилиндру для фиксации  заготовки.

Схема конструкции в разрезе

Первый позволяет изменять угол трубы до выбранного вами, исходя из этого ему необходимо позволить вольно двигаться. Ниже предлагается инструкция по изготовлению конструкции.

Вам пригодиться:

  1. 2 штуки металлических пластины длиной до 300 мм и толщиной 5-10 мм.
  1. 4 штуки металлических уголка с полками 50х50 мм.
  1. Подготовьте древесный шаблон из досок толщиной до 30 мм.
  1. Заберите металлическую пластину и закрепите ее на его нижней стороне.
  1. Закрепите на основании конструкции для прочности уголки длиной до 300 мм.
  1. Приварите на верхнюю часть вторую металлическую пластину.
  1. Сделайте в ней отверстие – дрелью либо сваркой, диаметром больше диаметра винта, который будет в него устанавливаться. Функция болта – являться опорой для материала, который необходимо будет согнуть.

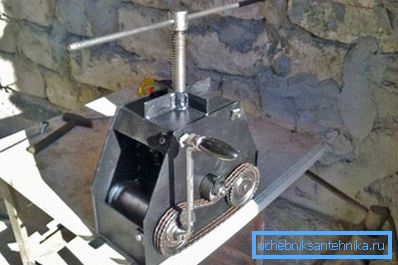

Прокатный станок в готовом виде
  1. Прикрепите к верхней пластине уголки и направляющие ролики, сориентировав их вовнутрь конструкции.

Изготовленный вами трубогиб профильной трубы своими руками разрешит возможность изменять угол любого профильного изделия.

Вывод

Из данной статьи вы выяснили, как сделать трубогиб своими руками для стандартной трубы и профильной. Было поведано о трех вариантах конструкций, каковые возможно изготовить самостоятельно за маленькие деньги. Выбор каждого из них зависит, в первую очередь, от ее количества и диаметра заготовки, помимо этого, не последнюю роль играется в этом и доступность исходных материалов.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
