Желонка для чистки скважины самому

Необходимость в проведении ремонтных работ в скважине довольно часто связана с уменьшением ее дебита, качества воды, возникновением процессов пескования, каковые приводят к заиливанию скважины и выходу из строя водоподъемного оборудования. Возобновить дебит скважины возможно несколькими методами: гидравлическим, механическим, химическим, что требует особого оборудования, которое не всегда доступно.

Конструкция желонкиВ это же время провести восстановительные работы возможно и посредством несложного инструмента, для того чтобы как желонка. Самодельная желонка не только разрешит вернуть скважину самостоятельно, с ее помощью возможно пробурить и новую скважину. Разберем, как изготавливается желонка для чистки скважины своими руками

Желонка – это отрезок железной трубы, в нижней части которой установлен клапан. При опускании желонки на дно скважины песок либо глина попадает в середину трубы и удерживается там клапаном, операцию опускания и поднимания создают пара раз, пока желонка не заполнится грязью и отложениями. После этого ее поднимают на поверхность, извлекают из нее породу, и операцию повторяют.

Наиболее популярны два типа желонок: с плоским клапаном и с клапаном шарообразной формы. Желонка с шаровым клапаном считается более надежной и действенной, виду отсутствия шарнира, а желонка с плоским клапаном более несложная в изготовлении.

С шаровым клапаном

Желонка с шаровым клапаном

Для изготовления желонки с шаровым клапаном вам потребуются:

  • отрезок железной толстостенной трубы диаметром 89 мм и длиной до 1,5 м;
  • концентрический стальной переход 89?57 мм;
  • железный шар диаметром 6 см.

Шар подбирается по внутреннему диаметру очищаемой скважины, и должен быть на 2 см меньше диаметра самой узкой ее части. Чтобы шар хорошо прилегал к концентрическому переходу, необходимо обработать его кромку в узкой части наждачной бумагой. Потом, концентрический переход, стороной с меньшим диаметром, вставляется в трубу и обваривается по контуру. Вовнутрь трубы опускается шар, а на высоте 5 см от него необходимо установить ограничитель, дабы шар при опускании желонки в скважину высоко не отскакивал и не вылетел при опорожнении желонки. В роли ограничителя возможно железный стержень, вставленный в просверленное отверстие в трубе, и заваренный. Нижнюю часть желонки, которая будет ударяться в дно, необходимо заточить, затачивается лишь внутренняя сторона, для большей эффективности рыхления снизу приваривают 3–4 железных клыка. В верхней части трубы необходимо приварить железную петлю для крепления троса, приваривать необходимо с внутренней стороны.

В случае если железный шар отыскать проблематично, то его возможно заменить на резиновый либо пластиковый мячик подходящего диаметра, заполнив его смесью свинцовой дроби и эпоксидного клея.

С плоским клапаном

Устройство желонки с плоским клапаном

Конструкция таковой желонки считается более простой. За базу желонки, как в прошлом варианте, взят отрезок трубы, диаметром, отвечающим диаметру скважины. В нижней части трубы приваривается башмак, который имеет диаметр на 3–б мм больше диаметра желонки. Вовнутрь трубы вваривается шайба. Для изготовления плоского клапана используется железная пластина, размер которой больше диаметра шайбы. Пластина крепится посредством шарнирного соединения, основное, дабы он снабжал свободное открывание и закрывание клапана.

Желонка с наваренными клыками

К внутренней части клапана необходимо приварить ограничитель в виде железного стержня, для ограничения открывания клапана на уровне 70–80? – это не позволит ему заклинить.

Процесс очистки скважины

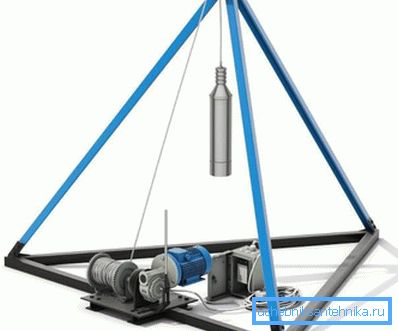

Тренога для работы с желонкой

По окончании того как вы сделали желонку, необходимо еще верно ее применить. Чистка скважины желонкой процесс весьма трудоемкий, но надежный. Для облегчения процесса желонирования над скважиной устанавливается тренога, сверху к ней крепится блок. К желонке через карабин необходимо привязать трос либо крепкую веревку. Протяженность веревки обязана быть больше глубину скважины. В случае если желонка имеет через чур большой вес, для облегчения подъема возможно применять лебедку либо коловорот.

Особенное внимание необходимо выделить креплению, поскольку в случае обрыва желонки, извлечь ее назад будет сложно.

Через блок направляться перекинуть трос и опустить желонку на дно скважины, лишь не с размаху, а мало придерживая трос, в противном случае желонку может заклинить. На протяжении опускания желонки необходимо будь осмотрительным и работать в брезентовых перчатках, дабы не поранить руки о трос.

Когда желонка опустится на дно, ее необходимо немного поднять на высоту 30–50 см и резко опустить. При ударе клапан раскрывается, и взмученная вода с песком попадает вовнутрь желонки. Операцию поднимания и опускания необходимо повторять , пока желонка не заполнится, вы это почувствуете по весу. После этого желонку извлекают, выливают содержимое и выстукивают оставшуюся грязь и песок.

Видео

Посмотрите два видео об ударно-канатном бурении. В них предоставлен обзор самодельного стакана и желонки:

Фотографии

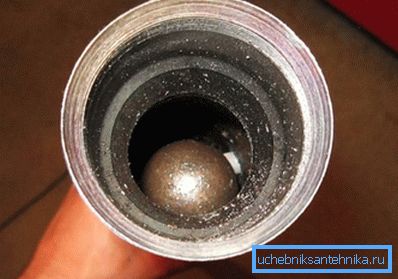

Желонка с шаровым клапаном после работы

Коплект для изготовления желонки с шаровым клапаном

Принцип работы с желонкой

Плоский клапан для желонки

Вариант изготовления плоского клапана желонки

Желонка с плоским клапаном
