Водоснабжение из скважины – вариантов множество выбирай по

Реализация любой из схем водоснабжения требует профессионализма и большого опыта – начиная от выбора места проведения бурения и заканчивая прокладкой трубопроводов в доме. Не забудем, в дело ещё вмешается электронная система контроля и управления, что существенно усложняет и схемы и их воплощение.

Нужно будет кроме этого предусмотреть всевозможные защитные механизмы на случай аварийных обстановок, а тут без опыта, тем более, не обойтись.

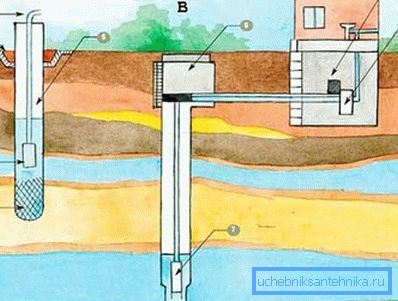

Организация водоснабжения из скважины не сильно зависит от её типа (рисунок «А», см. описание в тексте)Схема с вентиляционным отводом (рисунок «В», см. описание в тексте)

Требуется опытный подход

Неспециализированная схема водоснабжения, не во многом зависит от типа применяемой скважины – «на песок» (слева – A) либо «на известняк» (справа – B) - и приведена на рисунке «А»:

  • 1 – сетчатый фильтр для скважины конкретно на дне обсадной трубы, это не освобождает от необходимости ставить уже в доме целую систему специальных фильтров;
  • 2 – насос погружного типа;
  • 3 – глиняный замок с отмосткой – защитит, как от попадания талых и дождевых вод, так и от воды, извлечённой из скважины в следствии первой, основной, и последующих, профилактических, прокачек;
  • 4 – так называемый, трубопровод-гусак, как отличительная изюминка верхнего отвода «скважины на песок»;
  • 5 – обсадная труба;
  • 6 – кессонная камера, уже особенность глубокой «скважины на известняк», для выравнивания давления;
  • 7 – насос, в случае если скважина артезианская большого давления, то насосом возможно пренебречь, но в большинстве случаев, лишь на первых порах применения скважины;
  • 8 – автоматическая система управления с реле защиты от перегрузок;
  • 9 – гидроаккумулятор – непременная часть любой системы водоснабжения из скважины.

Вентиляционный отвод

На рисунке «В» представлена весьма похожая, но, в один момент, и более идеальная схема снабжения водой личного дома – тут употребляется вентиляционный отвод из кессона.

Подмечаем, в данной схеме употребляется очень важный водоотвод по трубопроводу вне дома из кессона:

  • A – вентиляция кессонной камеры;
  • B  – кессон;
  • C – слой песка;
  • D – страховочный трос всего оборудования, опущенного в скважину, о нём забывать запрещено;
  • E – защитный пенал главного трубопровода в дом;
  • F – электрический кабель управления насосом;
Монтаж водоснабжения из скважины немыслим без использования нескольких уровней фильтрации
  • G – слой глины;
  • H – обратный клапан;
  • I – насос, подмечаем фильтр в данной схеме вытянут наверх, это возможно, в случае если скважина была прекрасно прокачена изначально;
  • J – слой известняка;
  • K – реле давления – необходимый защитный механизм, который возможно соединен с каналом водоотвода вне дома, при аварийном увеличении давления;
  • L – мембранный бак, в большинстве случаев для домашних условий в полной мере хватает бака на 60-70 литров;
  • M - манометр;
  • N – пульт управления;
  • P – простая, стандартная домашняя сеть питания в 220 В и 50 Гц.

Принципиальная электрическая схема

Электропитание главных узлов системы происходит по следующей принципиальной схеме:

  • A – бойлер либо любое другое электрическое устройство для нагрева воды из скважины;
  • B – водяной бак на 40-50 литров, не смотря на то, что его емкость – дело предпочтений каждого;
  • C – реле защиты от перепадов давления в обоих направлениях, в то время, когда напор очень сильно падает либо быстро и существенно возрастает;

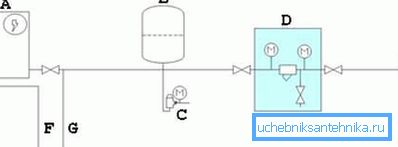

Водоснабжение дачи со скважины должно сопровождаться созданием принципиальной электросхемы подключения насоса (см. описание в тексте)
  • D – фильтр – в большинстве случаев в систему вставляют пара фильтров, довольно часто носящих специальный темперамент (на железо, на твёрдую воду);
  • E – часть схемы конкретно в скважине;
  • F – отвод нагретой воды;
  • G – отвод холодной воды.

Реализации – цель одна, пути успехи отличаются

Рассмотрим пара схем реализации снабжения дома водой из скважины, каковые отличаются применением весьма полезного специфического оборудования. Рекомендуем обращать внимание на эти нюансы.

Защита от пропадания воды

Такая защита – одна из самых востребованных задач обеспечения водой загородного дома.

Метод её реализации представления на следующей схеме:

  • A – скважина, увидим, схема не зависит от типа скважины – идеальная – несовершенная, на песок – на известняк, с безнапорного слоя – с напорного;
  • B – погружной насос;
  • C – обратный клапан – увидьте очень важный провод, идущий на реле, он и снабжает мгновенную защиту при отсутствии воды, кроме того без наличия и анализа давления воды в трубах наверху;
  • D – уровень земли;
  • E - трубопровод;
  • F - гидроаккумулятор;

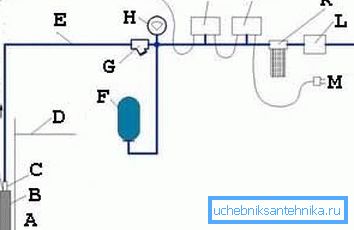

Схема с использование датчика «сухой» работы насоса (см. описание в тексте)
  • G – фильтр неотёсанной очистки, его ещё именуют грязевик – весьма прихотливый элемент системы, который довольно часто нужно будет снимать для обслуживания;
  • H - манометр;
  • I – реле давления;
  • J – реле сухого хода – это и имеется отличительная изюминка данной реализации;
  • K – ещё один фильтр со сменяемыми картриджами;
На фото одна из моделей погружного насоса продольного герметичного типа
  • L – редуктор давления;
  • M – стандартная сеть питания на 220/50;
  • N – потом уже потребители в виде санузлов и стиральных автомобилей; одним из самых заметных таких потребителей есть газовый котёл, подключение которого возможно совершить следующим образом:
Схема подключения двухконтурного газового котла (см. описание в тексте)
  • A – подача отопления;
  • B – подача водопровода;
  • C – подача газа;
  • D – обратный канал воды;
  • E – обратный канал системы отопления;
  • F – гайка типа «американка»;
  • G – шаровый кран;
  • H – фильтр, в большинстве случаев достаточно устройства для неотёсанной очистки;
  • I – стрелками продемонстрированы направления тока среды, цифры – рекомендуемые диаметры трубопроводов.

гидроизоляция и Утепление

В то время, когда речь заходит о работе со скважиной, то ни за что не следует забывать о большой вероятности и низких температурах замерзания воды в трубах. Из этого и утепления и необходимость гидроизоляции (на рисунке «В» обе задачи решены посредством пенала - E).

Схема, ставящая задачу утепления на передний замысел, может иметь вид:

  • A – кессонная камера;
  • B - гидроизоляция;

Нужный совет! При создании гидроизоляции рекомендуем руководствоваться «золотым» правилом – она обязана складываться из нескольких слоёв. К примеру, на нижнем слое изолирующая штукатурка, потом вентилируемый слой, потом полиэтилен на обрешётке. В обязательном порядке полиэтилен покрывайте единым куском. В случае если это не представляется вероятным, то края соседних страниц соединяйте с двух сторон гидроизолирующим скотчем.

  • C – утеплитель, в большинстве случаев в виде устойчивых к действию жидкости пенопластовых плит;
  • D – электрокабель в защитном кожухе;
  • E – уплотнители, система должна быть предельно герметична;
  • F - трубопроводы;
  • G – ствол скважины открыт для доступа воды;
  • H – уплотнительная крышка;
  • I – внутренняя труба подъёма воды;
  • J – страховочный трос;
  • K – уровень подъёма воды в скважине;
Схема с использование утеплителя, гидроизоляции и кессона (см. описание в тексте)
  • L – железный корпус обсадной трубы;
  • M – этот корпус кроме этого из металла, но часто употребляется и пластик;
  • N – обратный клапан;
  • O – погружной насос;

Нужный совет! Погружные насосы хороши при проведении первой прокачки скважины. В будущем рекомендуем рассмотреть вариант установки более замечательного поверхностного насоса. Его производительность существенно выше, а обслуживание – существенно эргономичнее. Один недочёт – цена, которая существенно выше, чем у погружных насосов.

  • P - утеплитель;
  • Q – система электроподогрева – тут употребляется комплексная защита от промерзания;
  • R – фундамент здания;
  • S - гидроаккумулятор;
  • T – реле давления;
  • V – электронный пульт управления;
  • U – выход воды к устройствам-потребителям воды в доме;
Без серьёзной проработки всей трубопроводной и фитинговой системы не обойтись
  • W – слой глины;
  • X - известняк;
  • Y – уровень промерзания грунта – данный уровень должен быть выяснен в ходе выбора и анализа точки бурения скважины;
  • Z – вентилируемый подпол, и вот ещё одно преимущество создания для того чтобы рода фундамента.

Обращаем внимание на потребителей в доме

Ну, а сейчас то, для чего целый сыр-бор и разворачивался – потребители воды, добытой из скважины.

Рекомендуем эту схему в качестве главной при налаживании водоснабжения из скважины:

  • 1, 2, 3, 4, 5 – внешние элементы: насос, муфта, кабель, страховка, оголовок скважины;
  • 6 – реле давления;
  • 7 – электронный пульт управления;
  • 8 – установка для смягчения воды;
  • 9 – фильтр, рекомендуем обратить внимание на устройства с обратной промывкой;
  • 10 – ещё один фильтр, узкой очистки со сменяемыми картриджами;
  • 11 – бойлер;
  • 12 – кран для воды;
  • 13 – обратный клапан;

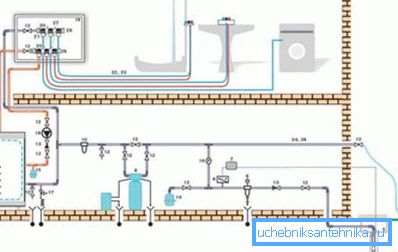

Полная схема водоснабжения из скважины – со стороны дома (см. описание в тексте)
  • 14 – гидроаккумулятор, рассчитанный на давление в 10 бар при объёме в 50 литров;
  • 15 – гидроаккумулятор, но уже на 25 литров при том же давлении;
  • 16 – манометр с краном;
  • 17 – система обеспечения безопасности работы бойлера;
  • 18 – внутренний насос;
  • 19 – распределительный шкаф;
  • 20 - коллектор;
  • 21 - подсоединение;
  • 22 – труба, в данной схеме 16 на 2;
  • 23 – гофрированный защитный кожух;
  • 24 – бронзовая труба диаметром 22 мм;
  • 25 – кроме этого бронзовая труба, но диаметр - 18 мм;
  • 26 - теплоизоляция;
  • 27 - кронштейны;
  • 28 – заглушка для коллектора.

Углубляясь в частности

При организации водоснабжения требуется очень шепетильно выполнить все работы на скважине, каковые и выяснят успех всего в будущем.

Схема компоновки устройств под землёй будет несложна:

  • A – скважинная, обсадная труба;
  • B - насос;
  • C – обратный клапан;
  • D – трос для страховки;
  • E - оголовок;

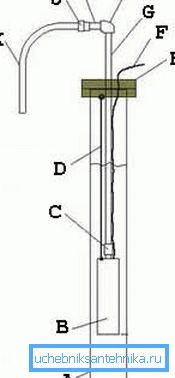

Схема подключения насоса погружного типа (см. описание в тексте)
  • F – электрический кабель к системе управления и контроля;
  • G – трубопровод низкого давления;
  • H – соединительный угол низкого давления;
  • I - трубопровод;
  • J – гайка - американка;
  • K – отправился трубопровод из металлопластика потребителям.

Наличие кессонной камеры не есть необходимым при оборудовании скважины, но камера весьма желательна, в случае если вода поступает снизу под давлением.

Рекомендуем делать кессонную камеру с вентиляцией и разгрузочным аварийным водоотводом вне системы питания дома:

  • A – обратная засыпка грунта, более того, рекомендуем сделать замечательный глиняный замок для защиты от попадания вниз талых и дождевых вод, и вод, выведенных наверх по окончании прокачки скважины;
  • B – бандажные тросы;
  • C – цементная подушка;

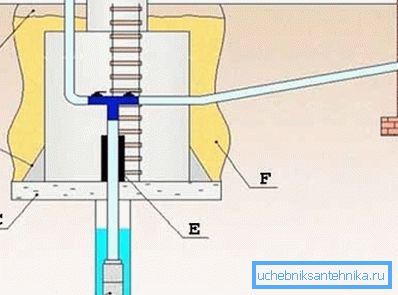

Оборудование для водоснабжения из скважины включает в себя и оборудование для монтажа кессонной камеры (см. описание в тексте)
  • D - насос;
  • E - гидроизоляция;
  • F – песочно-цементная обсыпка камеры, рекомендуемое соотношение цемента и песка – 5 к 1.

Выводы

Вопрос, как сделать водоснабжение на даче из скважины, имеет не одно решение, но довольно часто лишь одно из них будет отвечать вашим конкретным условиям эксплуатации.

Нужно будет учесть множество нюансов, кое-какие из которых необходимо будет иметь в виду ещё на этапе проектирования дома в целом.

  • Исходя из этого, во-первых, инструкция требует включить подробный замысел обеспечения дома водой ещё на этапе проектирования местности дачного участка.
  • А, во-вторых, дать выполнить всю работу «под ключ» умелой комплексной бригаде строителей, своими руками тут совладать будет весьма не легко.

Но, в этом убедит вас и дополнительное видео в данной статье, которое рекомендуем просмотреть неоднократно.
