Устройство водопроводных колодцев: серьёзные правила

Это уже, возможно, что-то из разряда современных инноваций – водопровод в дом на дачном участке из колодца. Однако, эта немыслимая ещё лет двадцать назад конструкция сейчас делается очевидной и много распространённой.

А всё благодаря разработкам новых схем проводки, и, самое основное, весьма надёжного поддерживающего эти схемы оборудования, которое стало доступным везде. Что же касается организации самого колодца, то тут потребовалось очень мало дополнений.

Устройство водопроводного колодца из бетонных колец это, конечно, не бином Ньютона, но и думать надо, и в организации тоже можно запутаться (фото «С»)

Колодец в общей системе водопровода дома

Доступные по снип отклонения определяющих размеров

Но сперва о том, неизменном, что осталось от прошлых требований в организации колодцев, которое пришло уже и в водопровод.

Что имеем и чем дорожим

Во-первых, так же, как и прежде нужно весьма шепетильно оформлять дно колодца – в совершенном варианте всецело удаляется целый ил и создаётся следующая многослойная структура:

  • A – слой небольшого очень сильно утрамбованного песка;
  • B – тут уже большой песок;
  • C – слой шунгита, старого минерала, который владеет превосходными целебными и абсобирующими возможностями; такое использование этого камня довольно часто видится в организации колодцев издревле;

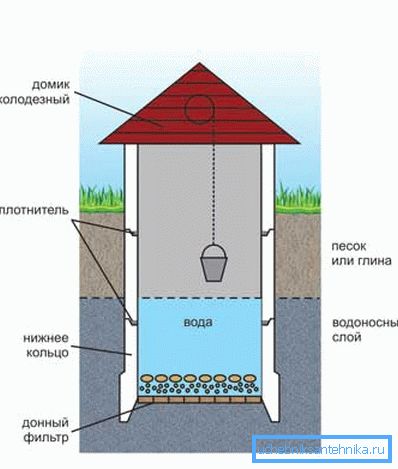

Обратите самое пристальное внимание на организацию дна колодца – в этом отношении инструкция по получению воды высокого качества очень строга (см. описание в тексте)
  • D – слой высококачественного угля ; уголь кроме этого содействует увеличению качества воды и её защиты
  • E – кварцевый большой песок;
  • F – кремниевый гравий.

Нужный совет! Рекомендуем на самом нижнем слое в организации дна колодца применять, помимо этого, песок по окончании высокой температурной обработки. Два верхних слоя довольно часто объединяют в один. Как будет организовано дно вашего колодца, решать в конечном счете вам, но рекомендуем постоянно стремиться как раз к таковой многослойной организации защиты.

Во-вторых, нужно организовать на поверхности замечательный защитный глиняный замок, который предотвратит попадания вовнутрь талых и дождевых вод. Вид колодца с глиняным замком будет следующий:

  • A – это прилегающая к колодцу основная часть глиняного замка;
  • B – целый замок сооружается по всему периметру (лучше круглому, независимо от того, какой формы сам колодец) под маленьким наклоном вниз и расстоянием до ближней к колодцу не меньше полутора метров;
  • C – по большей части замок складывается из хорошо утрамбованной смеси глины, песка и небольшого гравия;
Вот полная и идеальная организация колодца, в котором глиняный замок, созданный своими руками, играет одну из главных защитных функций (рисунок «А», см. описание в тексте)

Всё окружение колодца на рисунке представлено:

  • D – оформление дна колодца;
  • E – сам подземный водоносный слой;
  • F – верхний водоупорный слой, довольно часто представляет собой смесь песка с камнями либо речными отложениями;
  • G – направление дождевых потоков, так делается понятным, из-за чего замок должен делаться под наклоном от колодца и размером не меньше 1,5 метров.

В-третьих, сооружение замка (часть «А» рисунка «А») может сопровождаться созданием более важной защитой с применением гидроизоляции из пенопластовых блоков и полиэтиленовой плёнки.

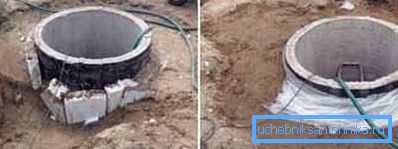

Тщательная гидрозащита сверху не исключает и укладки глиняного замка

В-четвёртых, крайне полезно, не рассчитывая, что глиняный замок предотвратит проникновение воды с боков, соорудить боковые цементные фильтры, каковые известны трёх видов:

  • A – прямой выход;
  • B – косой выход, подъём во внутреннюю сторону колодца;
Виды боковых цементных фильтров – очень полезный элемент конструкции (см. описание в тексте)
  • C – конусообразный выход, подъём, снова же, в сторону колодца.

Пояснения к рисунку «В» - конфигурации цементных фильтров:

  • основная мысль цементных фильтров пребывает в том, что как бы не хотелось защититься от сбора жидкости по бокам колодца, каких бы размеров ни был глиняный замок, этого сделать на 100% не удастся;
  • исходя из этого, дабы вода всё-таки не застаивалась, ей позволяют уходить в колодец, но через намерено оборудованные фильтры в корпусе колодца.

Что нового требует водопровод

Желание применять колодезную воду потребует некоторых дополнений.

Новшества

Во-первых, если вы не планируете применять колодец сверху, возможно не создавать крышу, но закрыть сверху надёжно пенопластовыми плитами будет нужно.

Во-вторых, шепетильно изолируйте отвод водопровода из корпуса колодца, причем данный отвод и предстоящая труба должны идти ниже уровня промерзания грунта в вашем регионе.

В-третьих, верно установите насос относительного дна колодца, в случае если ваш выбор пал именно на погружной насос. Тут вероятны два варианта:

  • в случае если разрешает уровень воды в колодце и вертикальные размеры насоса, то установить его вертикально не ближе чем в 50 см от дна, и это предпочтительный вариант (рисунок «D», вариант «А»);

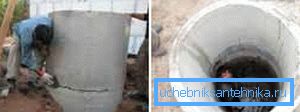

На фото первые шаги монтажа – установка бетонных колец
  • в случае если уровень воды недостаточен, то установить насос горизонтально, но уже расстояние в 15 см – этого мало и если не предпринять особенные действия по организации дна (приведены выше), то со дна насос будет поднимать песок, ил и осадок  (рисунок «D», вариант «Б»).

В следствии имеем

В случае если все условия соблюсти, то в следствии устройство водопровода из колодца будет иметь вид весьма надёжной и всецело отвечающей своим задачам системы:

  • A – в общем случае не рекомендуется устанавливать насос горизонтально, но в случае если всё-таки события вынуждают, то это расстояние в 15 см должно быть минимальным;
  • B – в случае если насос расположен горизонтально, то не обойтись без гибкого шланга;
  • C – обратный клапан – обязательный элемент всех подобных систем;
  • D – труба диаметром в 32 мм (вероятно и 25);
  • E – стандартное расстояние при вертикальной установке 50-70 см, но оно зависит от мощности насоса – в общем случае, чем замечательнее насос, тем выше он устанавливается;
  • F – предохранительный кран слива воды на случай форс-мажорных событий; довольно часто данный слив делается на грунт наверху, но тогда его необходимо отводить как возможно дальше от колодца, по крайней мере на размер глиняного замка;
  • G – плиты утепления, каковые тут, у грунта, являются вероятными, но совсем не обязательными;
  • H – электрическая розетка – в данной ситуации и в каждый при организации электропроводки на открытом воздухе уделяйте особенное внимание защите от действия внешней среды;

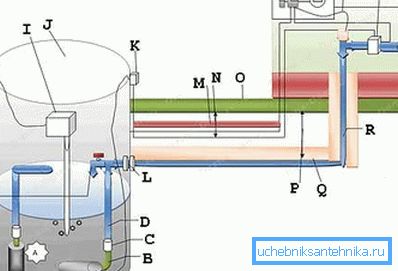

Полное оснащение водопроводного колодца (рисунок «D», см. описание в тексте)
  • I – компрессор, рекомендуем применять устройство с насыщением воздуха в кислородом (аэрацией), что явится дополнительным средством борьбы с примесями в воде;
  • J - колодец;
  • K – опять электророзетка;
  • L – тот важный выход из колодца в водопроводную систему дома;
  • M – защитный элемент электрического кабеля, но рекомендуется проводить кабель через более надёжную гофрированную трубу;
  • O – электрокабель; в большинстве случаев прокладка проводится на глубине в не более 70 см, но нужно, дабы данный уровень был ниже уровня промерзания грунта;
  • P – глубина промерзания;
  • Q - утепление;
  • R – трубопровод;
  • S – вся система в обязательном порядке должна быть заземлена;
  • T и V – автоматические пробка системы предохранения от перегрузок на 5 и 25 А;
  • U – что называется, ноу-хау данной схемы водопровода – кабель, осуществляющий подогрев трубопровода;
  • W – элемент защиты насоса от «сухой» работы, в то время, когда нет воды, либо от переполнения системы - реле низкого и большого давления.

Выводы

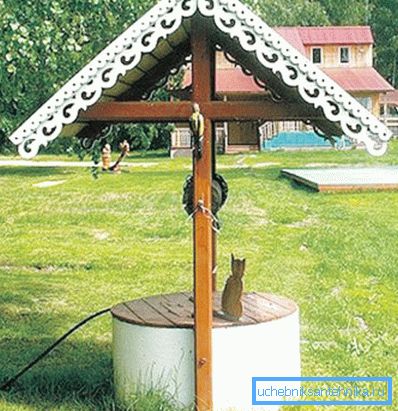

Собственный источник воды – это удобно, бесплатно и безопасно!

В то время, когда точно выяснена точка бурения, в то время, когда колодец вырыт, то его организация посредством цементных колец не занимает большое количество времени. Шесть метров глубины вам обеспечат шесть поставленных друг на друга колец. Но это просто лишь на первый взгляд (см.кроме этого статью «Водопровод в частном доме из колодца – простое решение непростых неприятностей»).

Кольца потребуется шепетильно забетонировать, оформить подобающим образом дно и верно организовать грунт около. Колодцы требуют весьма скрупулёзного отношения, в противном случае цена ошибок – мутная и не вероятная к применению вода.

В обязательном порядке посмотрите дополнительное видео в данной статье, там делается упор на некоторых нюансах, каковые забыть никак запрещено.
