Устройство скважины под воду: основные элементы и советы по

Что такое скважина? Ответ помой-му очевиден: дырка в земле, из которой выкачивается вода. Очевиден и … ошибочен. Перед нами целый комплекс оборудования - от фильтра с отстойником до системы автоматического включения насоса. Тема данной статьи - устройство скважин на воду.

Одна из возможных схем.

Компоненты

Итак, из чего состоит скважина? Сходу оговорим: нами обсуждается сооружение скважины довольно малый глубины (до 70-100 метров) с дебитом, достаточным для обеспечения водой обитателей одного либо двух-трех частных домов. Промышленные скважины, талантливые отдавать десятки кубов воды в час и берущие воду с нижних горизонтов, устроены сложнее.

Двинемся по стволу скважины снизу вверх.

  • Отстойник. Это труба с глухими стенками, заглубленная в водоупорный пласт ниже фильтра.
  • Фактически фильтр, снабжающий очистку поступающей к насосу воды от частиц и песка грунта.
  • Обсадная труба, снабжающая стабильность стенок скважины. Как раз благодаря ей узкий вертикальный колодец не осыпается в первые же дни эксплуатации.
  • Приямок либо кессон, находящиеся в устье скважины. Цель сооружения этого поверхностного колодца двояка: он защищает трубу, по которой подается вода, от замерзания и предотвращает осыпание грунта над обсадной трубой.

Любопытно: в теплых регионах скважины довольно часто обходятся без этого элемента. В частности, в Крыму с его хорошей температурой самого холодного зимнего месяца возможно замечать обсадные трубы, торчащие из земли; вода поступает в дом по незаглубленному вводу.

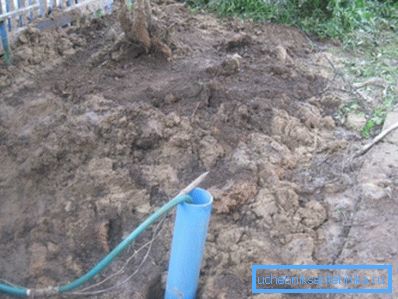

У теплых краев - своя специфика. Труба подачи воды не перемерзает даже без теплоизоляции.
  • Насос, снабжающий подъем воды с глубины.
  • Напорная труба, по которой вода поступает из скважины в дом.
  • Обратный клапан, мешающий обратному току воды при остановке насоса.
  • Автоматика управления насосом.
  • Гидроаккумулятор либо накопительная емкость, разрешающие насосу простаивать.

В этом порядке мы и разберем устройство скважины на воду более подробно.

Подземная часть скважины

Обсадная колонна

отстойник и Фильтр  являются частью обсадной колонны и опускаются в пробуренную своими руками либо с привлечением техники скважину как единое целое. Колонна, в большинстве случаев, собирается на месте из отрезков трубы, снабженных замками (значительно чаще резьбовыми).

Диаметр обсадной колонны в большинстве случаев незначительно превышает диаметр насоса; для наиболее распространенных 4-дюймовых  насосов употребляется 125-миллиметровая труба.

Какие конкретно материалы смогут быть использованы и каковы их ключевые изюминки?

  • Классический материал для обсадной колонны - тёмная сталь. Не обращая внимания на подверженность коррозии, срок ее работы достигает 50 и более лет благодаря солидной толщине стенок - 5-6 миллиметров. Толстостенная труба не опасается любых подвижек грунта и гарантирует работоспособность скважины при любых условиях; единственный недочёт этого материала - большая цена.

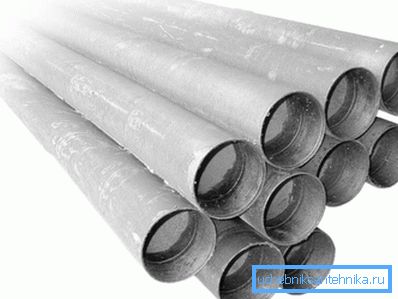

Долговечность стальной трубы обеспечивается толщиной ее стенок.
  • Асбестоцементные трубы куда дешевле; куда ниже и их прочность. Материал подходит только для стабильных грунтов при маленькой глубине скважины (бурение "на песок").
  • Полиэтилен низкого давления (ПНД) - еще более экономичный материал. Он владеет фактически неограниченным сроком работы - с одной оговоркой: механическим действиям мягкий пластик противостоять не имеет возможности.

Полезно: в качестве обсадных употребляются только напорные трубы, отличающиеся толщиной и прочностью стенок.

  • Непластифицированный поливинилхлорид (НПВХ) - компромисс между дешевизной полиэтилена и прочностью стали. Трубы пара тверже изготовленных из ПНД; резьбовые соединения разрешают легко объединять их в колонну.

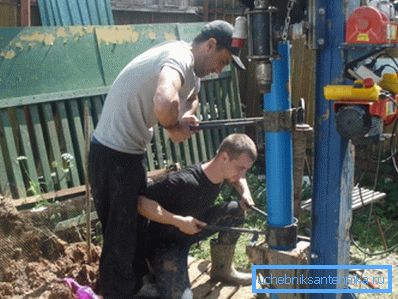

Обсадная труба из поливинилхлорида опускается в скважину.

Каким не редкость фильтр, отсеивающий загрязнения?

  1. Металлические обсадные колонны в большинстве случаев комплектуются плетенным фильтром из нержавеющей проволоки.
  2. В пластиковых фильтр является зоной перфорации. Небольшие отверстия с маленьким промежутком находятся в течении 1-3 метров трубы по окончании приблизительно метрового участка отстойника.

Приямок, кессон

Приямок является колодцем , отрытый немного ниже уровня промерзания. Стены бетонируются либо выкладываются из красного кирпича (силикатный не хорошо переносит долгий контакт с водой). Около возвышающейся в середине приямка обсадной трубы формируется глиняный замок, защищающий ствол скважины от попадания воды с поверхности.

Сверху приямок накрывается цементной плитой либо толстыми досками и утепляется любым доступным методом.

Кессон - готовое решение, пластиковый, металлический либо цементный колокол, довольно часто снабжающийся люком. Кессоны очень востребованы из-за значительной экономии времени на стадии оборудования скважины.

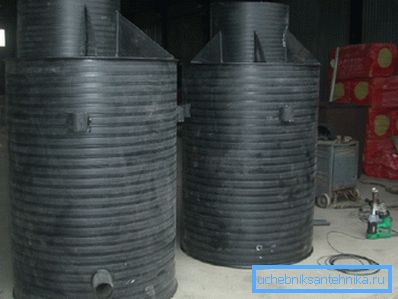

На фото - пластиковые кессоны.

Насос

Каким возможно устройство, поднимающее воду на поверхность?

В магазинах возможно встретить три типа скважинных насосов.

  1. Поверхностный находится в приямке либо кессоне и поднимает воду, создавая разрежение в опущенной вниз трубе. Ясно, что с громадной глубины таким методом воду не поднять: данный тип насосов употребляется только при оборудовании скважин "на песок" при глубине зеркала воды не более 10 метров.
  2. Мембранный погружной насос снабжает напор благодаря циклическим колебаниям соленоида с парой мембран. Комплект шариковых клапанов снабжает перемещение воды в нужном направлении на обеих фазах цикла.

Эти устройства снабжают хорошей напор при невысокой стоимости и компактных размерах; но для глубинных скважин их применять не следует. Инструкция связана с довольно маленьким (не более 2 лет) ресурсом между ремонтами: мембраны в ходе работы непрерывно деформируются, накапливая так именуемую усталость материала, и требуют периодической замены.

Принцип работы мембранного насоса.
  1. Наконец, в базе наиболее популярной схемы - центробежного насоса - лежит простая центробежная крыльчатка. От своего близкого родича - вихревого насоса - центробежный отличается громадным расстоянием между корпусом и крыльчаткой (так, производители избегают ускоренной эрозии неизбежными абразивными частицами) и наличием нескольких ступеней, компенсирующим неизбежное падение напора при повышении зазора.

Любая ступень складывается из диффузора и отдельной крыльчатки; наряду с этим крыльчатки насажены на вал неспециализированного для всех электромотора. Одна ступень увеличивает напор на выходе насоса на 5-10 метров.

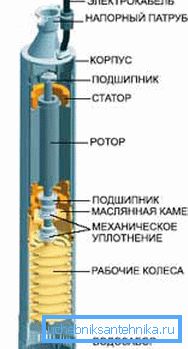

Устройство центробежного скважинного насоса.

Надземное оборудование

Как выглядит устройство скважины для воды выше уровня грунта?

Буфер

В данной роли выступает гидроаккумулятор либо накопительная емкость.

Каждое решение имеет недостатки и свои преимущества.

  • Гидроаккумулятор способен создавать большее давление в водопроводе, наряду с этим возможно размещен в любой точке системы водоснабжения. Но гидроаккумуляторы имеют довольно малый количество и достаточно дороги.
  • Накопительная емкость, наоборот, при умеренной стоимости может иметь очень большой количество, который разрешит без дискомфорта перенести отключение электричества либо ремонт насоса. Но располагать ее придется в верхней точке строения.

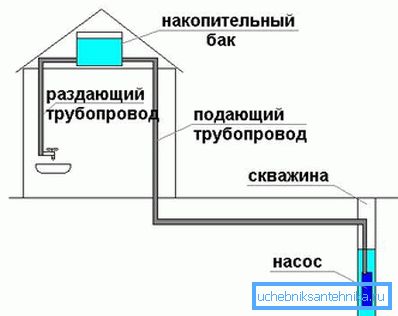

Накопительная емкость расположена на чердаке.

Справка: дабы обеспечить в водопроводе приемлемое давление в 1 кгс/см2, емкость нужно будет поднять на высоту 10 метров, что приблизительно соответствует трем этажам.

Автоматика

Она является датчиком , по команде с которого реле включает и выключает питание насоса.

Тип датчика зависит от типа буферной емкости:

  • При гидроаккумулятора насос включается при падении давления в водопроводе ниже порогового значения.
Схема с гидроаккумулятором и датчиком давления.
  • В накопительной емкости размещается поплавковый датчик уровня воды.

Заключение

В случае если читатель не взял ответа на какие-либо вопросы - быть может, он отыщет их в видео в данной статье. Удач!
