Устанавливаем тен для душа

Дабы установить ТЕН с терморегулятором для душа на загородном участке, вам, в первую очередь, необходимо подобрать данный электронагреватель по нужной мощности и подвести к этому боксу электропитание 220В. Помимо этого, вы имеете возможность установить терморегулятор, который будет машинально отключать прибор при достижении нужной температуры - так вы защитите его от перегорания, особенно, в то время, когда в ёмкости внезапно заканчивается вода. Сделать это не весьма сложно, но лишь для тех, кто знает как, о чём мы вам и поведаем, и продемонстрируем видео в данной статье.

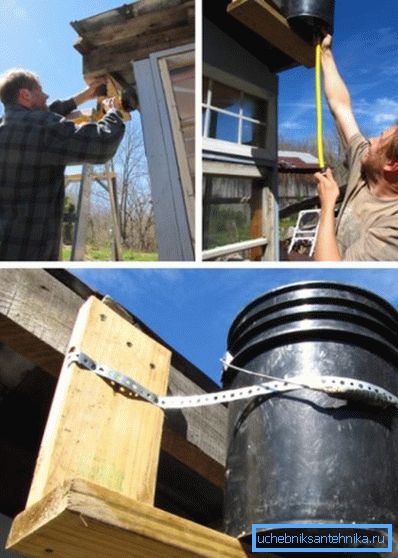

Бочка для душа с ТЕНом в процессе монтажа

Рекомендации и советы

Выбор нагревателя

Устройство
  • Таковой электронагреватель потому и назван трубчатым, что складывается из железной трубки, которая на верхнем рисунке обозначена цифрой 1, а обогрев является следствием замыкания цепи через спираль из нихрома, которая там же обозначена цифрой 2. Подключение цепи происходит через контактные стержни (4), к каким эта спираль прикреплена, но дабы она не контактировала со стенками трубки, её запрессовывают в том направлении в весьма небольшой кварцевый песок, а концы закупориваются керамическими пробками (3).
  • Железную трубку нагревателя смогут делать из различных сплавов - это титан, медь, нержавеющая либо углеродистая сталь и, конечно же латунь, которую значительно чаще возможно встретить в устройствах средней мощности на 1-2кВт. По сути, металл не имеет никакого отношения к качеству либо скорости нагрева прибора, но он определяет срок его эксплуатации, где, непременно, лидирует титан. Но как правило корпус из любого сплава переживает саму спираль - та перегорает стремительнее износа трубки.

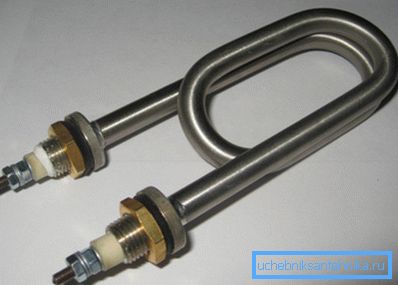

Трубчатый электронагреватель
  • Само собой разумеется, в то время, когда строится душевая для дачи с ТЕНом, вам принципиально важно верно подобрать мощность нагревателя и это будет зависеть от нескольких параметров. В первую очередь, это объём вашего резервуара, где вы планируете греть воду - если он более 100 л, то вам пригодится 3-4 кВт для более либо менее стремительного нагрева воды. Но, как говорят, палка тут о двух концах и замечательный прибор может не выдержать ваша линия и вам нужно дополнительно устанавливать стабилизатор или для всех токоприёмников в вашем доме (неспециализированный), или раздельно на ТЭН (в крайнем случае, установите прибор на 1,5-2 кВт).

Совет. В полной мере быть может, что бак для дачного душа с ТЕНом вы купите где-либо на стороне, другими словами, бывший в потреблении. При таких условиях, в обязательном порядке удостоверьтесь в надежности ТЭН на целостность - сопротивление его изоляции должно быть не меньше 1направляться - в другом случае он будет "пробивать", другими словами, бить током при нагрузке.

Установка и подключение

Штуцер электронагревателя

Сейчас давайте разберёмся, как установить ТЕН в бак для душа своими руками (наряду с этим будем считать, что объём резервуара и мощность нагревателя мы уже выбрали, и осталась лишь практическая сторона вопроса). В первую очередь, посмотрите на фотографию вверху - там вы заметите, как устроена концевая часть трубки нагревательного прибора - сейчас нас интересует штуцер, правильнее, его протяженность (L) и диаметр трубной резьбы (M).

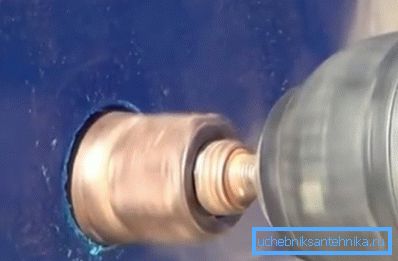

Сверлим отверстие в соответствие со значением M

В случае если у нас будет бак для душа с ТЕНом пластиковый, то монтаж окажется значительно несложнее, но в случае если ёмкость из металла, то процесс мало усложнится, но давайте обо всём по порядку. В первую очередь, нам необходимо будет в нижней части бочки, отойдя от дна не меньше 50 мм, просверлить два горизонтально противоположных отверстия по ширине концов применяемого нами прибора.

Кроме расстояния отверстий друг от друга, их необходимо сделать для того чтобы же диаметра что и штуцер (значение M) и в случае если мы имеем дело с пластиковой ёмкостью, то это легко выполнить стальной либо алмазной фрезой, как это продемонстрировано на верхнем фото.

Значительно сложнее, в случае если применяемая нами ёмкость сделана из металла - простой фрезой тут не обойтись и для обустройства отверстий нам пригодится узкое (2-3 мм) сверло по металлу. Нам нужно будет начертить две окружности по месту посадочных гнёзд и небольшим сверлом по периметру высверлить эти отверстия (чем меньше ход, тем аккуратнее окажется проём).

По окончании того, как вы удалите пятачки металла (дл помощи возможно взять овальный надфиль), обработайте кромки полукруглым напильником, дабы удалить все перегородки, оставшиеся посте сверления, как того требует инструкция.

Примечание. Не расстраивайтесь, в случае если отверстие в железной ёмкости оказалось с не совсем чёткой окружностью. Все щели и зазоры (если они не более 1-2 мм) перекроет шайба с резиновой прокладкой.

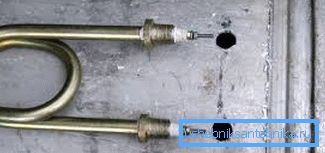

Теперь нужно вставить ТЭН с внутренней стороны резервуара

Сейчас в емкость с ТЕНом для душа необходимо вставить сам нагреватель с внутренней стороны, но предварительно на штуцеры надеваются железные шайбы с резиновыми прокладками, да и то же самое делается и с наружной стороны. После этого прибор фиксируется гайками за штуцеры и его возможно подключать к сети 220В, но лишь по окончании заливки в резервуар воды.

Терморегулятор вставляется в ёмкость точно таким же методом, через отверстие в сетке (нужно неподалеку от ТЭНа). По окончании установки цепь нагревателя разрывается терморегулятором и затем возможно проводить опробования.

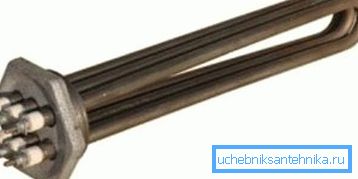

Блок ТЭН

Но учтите, в случае если вам необходимо не просто выключать прибор при определённой температуре, а регулировать её, то для этого вам пригодится блок ТЭН с несколькими трубками. Это разрешит вам посредством терморегулятора, меняя позиции ручки, устанавливать нужную температуру, которая будет зависеть от количества работающих спиралей.

Заключение

Возможно пойти наиболее несложным путём - в магазине готовую ёмкость с вмонтированным в неё ТЭНом и терморегулятором, но цена для того чтобы оборудования будет значительно выше, как если бы вы собрали его из различных деталей. Исходя из этого, тут уже решать вам, но хорошо сделанное самодельное устройство ничем не хуже заводского.
