Центробежные насосы для скважин: принципы работы и история

Вопрос о том, как обеспечить свое загородное жилье автономным водоснабжением, актуален сейчас для многих домовладельцев. Уже никто не желает носить воду ведрами из колодцев. Коромысло возможно заметить лишь на картинках либо в музеях.

На смену ведрам пришли насосы, каковые самостоятельно качают воду в систему трубопроводов. Основное, сделать верный выбор при оборудовании скважины водоподъемным механизмом.

Для обеспечения бесперебойного подъема воды из скважины очень важно правильно подобрать насосное оборудование.

Виды насосов

Каждые насосы, каковые употребляются для подъема воды из скважин,  делятся на два типа по месту их установки.

Они смогут быть:

  1. поверхностными, в то время, когда корпус находится рядом со скважиной либо при помощи поплавка держится на поверхности воды, а воду качает из глубины скважины;
  2. погружными, в то время, когда сам агрегат находится на глубине и подает воду по шлангам на поверхность.

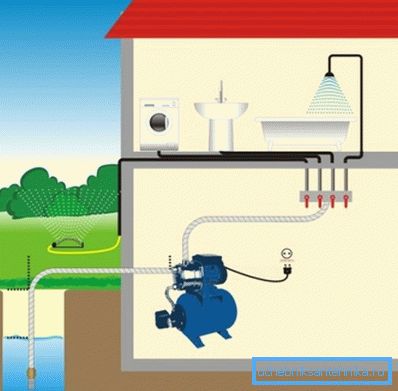

Поверхностные самовсасывающие устройства позволяют упростить процесс водообеспечения, но их возможность ограничивается малой глубиной забора воды.

Самыми распространенными в быту типами этих агрегатов являются поверхностные устройства.

Их используют достаточно обширно:

  1. для подъема питьевой воды из колодцев;
  2. для подъема питьевой воды из скважины;
  3. для откачки воды из затопленных подвалов;
  4. для полива водой, откачиваемой из водоемов.

Минус этих механизмов пребывает в том, что забор воды они смогут осуществлять с глубины не более 8 метров. Соответственно, использовать их для глубоких скважин с питьевой водой не окажется.

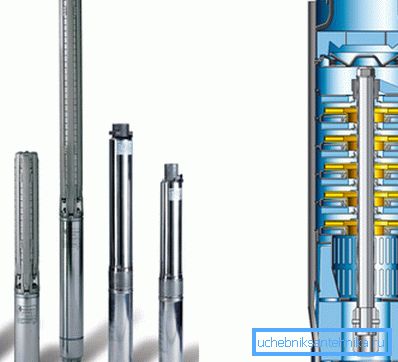

Скважинный центробежный насос многоступенчатого типа.

Для забора воды из скважин подходит насосное оборудование погружного типа, которое способно качать воду со большой глубины. Погружные агрегаты различают по механизму качания воды.

Они бывают трех типов:

  1. вихревыми, в которых перекачивание воды является следствием образования вихревого потока, они имеют рабочее колесо в виде плоского диска с маленькими лопастями;
  2. центробежными, перекачка идет за счет центробежной силы, которую создают вал с расположенными на нем гребными лопастями;
  3. вибрационными, в которых перекачивание является следствием разности образующегося давления по различные стороны мембраны, которая и есть главной конструктивной подробностью.

Выбор нужного типа агрегата осуществляется исходя из следующих параметров:

  1. неспециализированной уровня и глубины скважины воды в ней;
  2. неспециализированной потребности в потреблении воды;
  3. фактических показателей расчетного напора воды в створе;
  4. диаметра столба створа.

Наиболее распространены сейчас центробежные модели насосов погружного типа для подъема воды из скважин. Они снабжают достаточную производительность и смогут работать кроме того с водой, в которой находятся примеси песка.

Использование центробежной силы

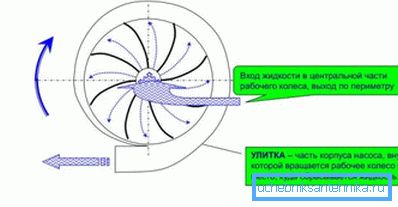

Принцип работы центробежных насосов.

Насосы, воздействие которых основывается на применении центробежной силы для подъема воды, взяли в наши дни широкое использование. Центробежный погружной насос для скважины перекачивает воду за счет вращения особого колеса, который закрепляется на валу.

Мало истории

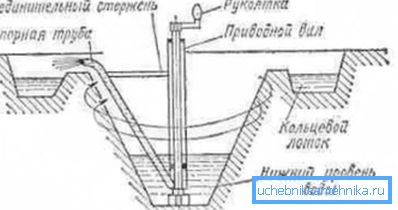

Первый центробежный насос, изобретение ЛеДемура.

Весьма тяжело на данный момент выяснить, кто придумал первым применять центробежную силу для подъема воды. Существуют узнаваемые эскизы, каковые выполнил Леонардо да Винчи. По ним в полной мере возможно высказать предположение, что именно он первым внес предложение перекачивать воду за счет применения центробежной силы во вращающемся канале.

На практике первое известное устройство было опробовано в 1732 г. Его создал ЛеДемур.

Сущность этого насоса заключалась в следующем:

  1. к вертикальному валу прикреплялась труба, жестко с ним связываясь соединяющим стержнем;
  2. нижний конец трубы погружался в воду;
  3. вал начинал вращаться, труба также приводилась во вращение;
  4. центробежные силы приводили к перемещению воды в трубе.

Но распространение центробежные насосы взяли лишь с конца 19 века. Сейчас показались тепловые, а после этого электрические двигатели, что разрешило создавать кроме того многоступенчатые агрегаты для глубоких скважин.

Принцип действия изобретения В.А. Пушечникова.

Русский инженер В.А. Пушечников создал многоступенчатый насос на базе применения действия центробежной силы для скважин до 250 м глубиной.

Принцип устройства возможно обрисовать следующим образом:

  1. эластичная муфта является соединением приводного вала с электродвигателем;
  2. масляная ванна находится под муфтой;
  3. в ванну помещен шариковый подшипник, который принимает на себя осевую нагрузку;
  4. масло для смазки подается по колонне труб, подвешенных к опорной раме;
  5. приводной вал и колонна опираются на подшипники, каковые помещаются в крестообразных кронштейнах;
  6. кронштейны установлены между стыками труб;
  7. в самой опорной раме имеется сальниковая коробка, под ней размещен патрубок для нагнетательных труб;
  8. всасывающий штуцер насоса соединяется с всасывающей трубой, на трубе присутствует предохраняющая сетка.

Такая конструкция облегчает размещение насоса в скважине не большого диаметра. Самый первый насос данной конструкции был изготовлен в конце 1899 г. И был установлен на водокачке в Мытищах.

Опробования прошли удачно, скоро были изготовлены такие скважинные центробежные насосы в количестве 19 штук, каковые кроме этого были установлены на данной водокачке.

Глубинные насосы, действующие на основе применения центробежной силы.

Примечательно, что выполнить данный заказ на изготовление агрегатов смогли лишь в Париже на заводе Фарко, не смотря на то, что предложение о размещении заказа было выслано на 24 завода в различных государствах. В технической литературе возможно встретить наименование этого насоса, как «насос Фарко», а не по имени конструктора. (См. кроме этого статью Какой насос лучше для скважины: параметры выбора.)

Принцип работы современных моделей

Схема устройства скважинного центробежного насоса.

Решая вопрос,как выбрать центробежный насос для скважины, нужно осознавать главные параметры, по которым различаются модели.

Разные центробежные насосы для скважины возможно классифицировать следующим образом:

  1. по числу имеющихся колес, в случае если одно колесо, то устройства одноступенчатые, в случае если больше, то многоступенчатые;
  2. по напору, от низкого либо среднего напора до высоких значений;
  3. по методу подачи воды, односторонняя подача либо двухсторонняя;
  4. по методу, который используется для отвода жидкости в спиральный канал из рабочего колеса, смогут быть спиральные и турбинные;
  5. по скорости хода, тихоходные, обычные, быстроходные.

Принципиально важно. Не обращая внимания на то, что цена многоступенчатых моделей дороже, чем одноступенчатых, многие предпочитают устанавливать как раз их. Дело в том, что такие модели имеют больший запас прочности и не портится от содержания в воде разных примесей механического порядка.

Принцип работы данных механизмов происходит по следующей схеме:

  1. подается вода, за счет стремительного вращения крыльчатки создается обильный поток;
  2. центробежная сила действует, вытесняя воду от центров колес к дальним участкам;
  3. увеличивается давление внутри, оно вытесняет жидкость в трубопровод;
  4. давление в центре у рабочего колеса соответственно понижается;
  5. вода поступает снова через всасывающую трубу.
На фото показан внешний вид современных глубинных насосов центробежного типа.

Глубинный насос с виду похож на цилиндр. Это разрешает размещать его в достаточно узких скважинах. Протяженность конструкции возможно от 0,5 до 2,5 метров, а диаметр образовывает примерно 10 см. Не обращая внимания на свои скромные размеры, эти устройства для скважин характеризуются хорошей производительностью.

Принципиально важно. Нужно следить, дабы насос на протяжении работы не касался стенок створа скважины. В случае если диаметр створа через чур мелок, то нужно обезопасисть агрегат, одев на его корпус резиновое кольцо.

Установка центробежного насоса в скважину проводится экспертами, поскольку крайне важно все сделать грамотно, если вы желаете пользоваться водой из скважины долгое время, не зная забот.

Агрегат опускают в скважину на глубину, предварительно закрепив его страховочным тросом к оголовку либо крышке скважины. Электрический кабель подключается к насосу и кроме этого пропускается в особое отверстие в оголовке.

С трубой насос должен быть соединен латунным фитингом. Второй конец данной трубы соединяется с выходом на крышке.

В случае если у вас имеется опыт в монтажном деле, то возможно своими руками выполнить подключение центробежного насоса к скважине. Основное, выполнять все требования, каковые обрисовывает инструкция к конкретной модели.

Принципиально важно. При установке оборудования в скважине на глубине большей, чем 80 метров, используют трубу, выдерживающую давление в 16 атмосфер. При меньшей глубине установки достаточно использование трубы на 12,5 атмосфер.

Резюме

Верно подобранное насосное оборудование обеспечит работу системы подачи воды в бесперебойном режиме. В представленном видео в данной статье вы отыщете дополнительную данные по данной теме.
