Таблица размеров водопроводных труб: подбор изделий для

Каждому, кто планирует самостоятельно монтировать систему водоснабжения, стоит изучить стандартные размеры водопроводных труб, представленных на рынке. Эта информация будет очень нужной, поскольку лишь зная сечения и диаметры подробностей, каковые используются в работе, мы сможем подобрать переходники и соответствующие фитинги, и обустроить подключение к бытовой технике.

Ниже мы приведём неспециализированную данные о трубных размерах, и предоставим справочные данные, каковые облегчат вам подбор оборудования на этапе проектировки.

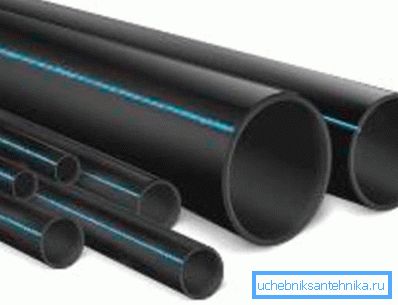

Чем выше требуемая пропускная способность, тем большим должно быть сечение

Главные параметры

Ключевые размеры

Для прокладки систем тёплого и холодного водоснабжения сейчас употребляются трубы из самых различных материалов.

Если вы собираетесь выполнять монтаж своими руками, то, вероятнее, станете использовать такие разновидности:

  • Металлические.
  • Бронзовые.
  • Полиэтиленовые.
  • Полипропиленовые.
  • Металлопластиковые.

Не обращая внимания на то, что ассортимент изделий из каждой категории достаточно широк, а сечения по большей части стандартизированы, определенные отличия все же присутствуют. Вот из-за чего при покупке материалов для прокладки водопровода в частном доме необходимо обращать внимание на функциональные параметры изделий.

Схема, показывающая соотношение основных величин

Габариты водопроводных труб определяются такими значениями:

  • Dn — номинальный диаметр.
  • Dу – условный проход (внутреннее сечение, выраженное в миллиметрах).
  • Толщина стены (чем больше – тем прочнее конструкция, и тем выше будет выдерживаемое ею давление).
  • Наружный диаметр.

Обратите внимание! Величина наружного диаметра крайне важна тогда, в то время, когда мы планируем скрытый монтаж водопровода и готовим штробы для закладки контуров. В остальных случаях лучше оперировать понятием «условный проход».

миллиметры и Дюймы

Частенько производители показывают размеры водопроводных труб в дюймах — и миллиметр в громадную либо меньшую сторону может стать обстоятельством не хватает герметичного соединения:

  • При стыковке изделий из одного материала такие обстановки появляются редко, а вот при замене, к примеру, металлических конструкций пластиковыми либо бронзовыми возможно попасть в неприятную обстановку.
  • Все дело в том, что дюймы употребляются для маркировки резьбы, которая нарезается на наружной поверхности. А потому, что толщина стены у различных моделей может различаться, появляется риск неточности.

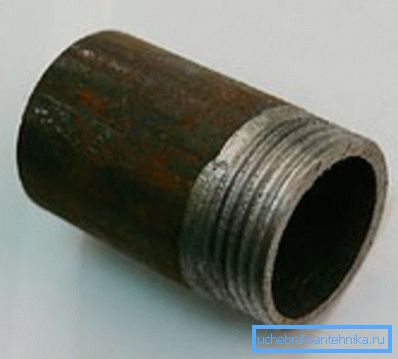

Патрубок с дюймовой резьбой

Совет! Дабы не путаться, лучше ориентироваться не на наружный диаметр изделия, а на величину Dу  — именно она и соотносится с дюймовой маркировкой.

Наиболее ходовые размеры водопроводных труб в мм и дюймах приводятся в таблице ниже:

Резьба, в дюймах Условный проход, в миллиметрах
3/8 10
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 88,5
4 114

Что касается применения на практике, то ориентируются в большинстве случаев на такие данные:

  • Для прокладки внутренних водопроводов инструкция рекомендует использовать трубы сечением от 3/4 дюйма до 1 1/2 дюйма в зависимости от требуемой пропускной свойства.
  • Более толстые изделия в большинстве случаев употребляются для прокладки стояков и обустройства водонесущих магистралей.

Габаритные размеры

Металл

Стальные элементы для сборки магистральных водопроводов с нанесенной маркировкой

До недавнего времени самой распространённой разновидностью подробностей для прокладки водопровода были металлические изделия.

В маркировке таких элементов в большинстве случаев указываются два параметра:

  1. Наружный диаметр.
  2. Толщина стены.

Дабы определить внутреннее сечение достаточно от величины диаметра забрать две толщины стены (в миллиметрах).

Наиболее востребованный сортамент металлических конструкций приводится ниже:

Наружный диаметр Условный проход Толщина стены
Легкие Стандартные Усиленные
10 17 2,0 2,2 2,8
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,5 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48 3,0 3,5 4,0

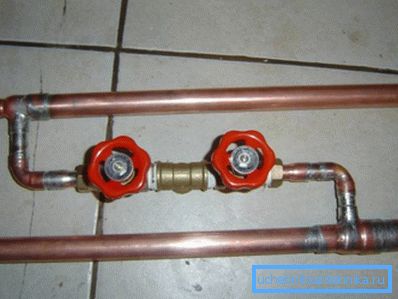

Медные изделия (на фото) делают более тонкими

Не обращая внимания на то, что цена у материала не отличается демократичностью, во многих случаях для водоснабжения употребляются контуры из меди. Их габариты пара отличаются от металлических изделий:

Маркировка в дюймах Условный проход Наружный диаметр
5/8 10 14 — 15
3/4 15 18
7/8 20 22
1 3/8 32 35
1 5/8 40 44-45



Совет! Выбирая железные элементы для монтажа водопровода, стоит промерить габариты нескольких изделий из получаемой партии посредством штангенциркуля. Так точность определения будет куда выше!

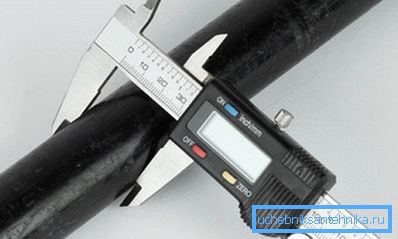

Точность определения габаритов можно проверить с помощью штангенциркуля

Пластик

Размеры пластиковых труб для водопровода, обширно используемых сейчас в качестве альтернативы контурам из металла, также очень разнообразны. Наряду с этим многие производители полипропиленовых, полиэтиленовых и металлопластиковых подробностей применяют личные размерные сетки, потому в пределах одной системы нужно использовать конструкции одной марки.

Само собой разумеется, расхождения, если они и появятся, будут малыми, но для неопытного мастера и они смогут воображать затруднение.

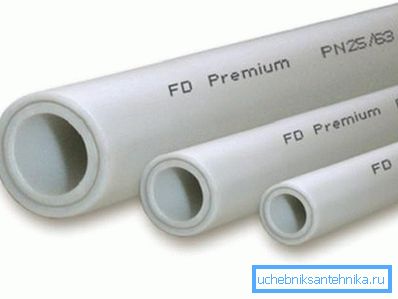

Пластиковые разновидности также производятся в обширном сортаменте

Таблица размеров пластиковых труб для водопровода (полипропилен различной плотности) содержит данные по наиболее востребованным моделям. Все размеры приводятся в миллиметрах:

Наружный диаметр PN30 PN20 PN10
Толщина стены Внутреннее сечение Толщина стены Внутреннее сечение Толщина стены Внутреннее сечение
16 — — 2,7 10,6 — —
20 3,4 13,2 3,4 13,2 1,9 16,2
25 4,2 16,6 4,2 16,6 2,3 20,4
32 3,0 21,2 5,4 21,2 3,0 26,0
40 3,7 26,6 6,7 26,6 3,7 32,6
50 4,6 33,2 8,4 33,2 4,6 40,8
63 5,8 42,0 10,5 42,0 5,8 51,5
75 6,9 50,0 12,5 50,0 6,9 61,2

Само собой разумеется, при прокладке коммуникаций смогут употребляться и другие размеры пластиковых водопроводных труб. Но для решения большинства задач, каковые появляются при исполнении простого ремонта, информации, упомянутой в таблице, будет достаточно.

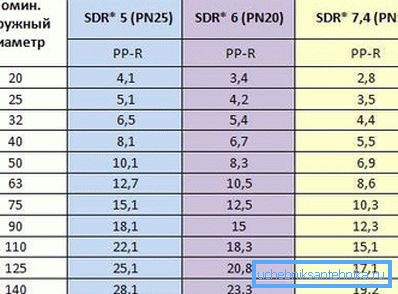

Толщина стенки для различных марок

Заключение

Размеры труб для водопровода должны соблюдаться с максимальной точностью. Кроме того при отклонении в долю дюйма герметичное соединение двух участков сети либо подключение фитинга будет фактически неосуществимым, соответственно, и надёжность всей системы будет поставлена под угрозу (см.кроме этого статью «Какая глубина прокладки водопроводных труб есть оптимальной»).
