Смотровой колодец – правила обустройства

В любом современном жилище канализационная система есть одной из главных составляющих комфорта. К счастью, обустройство стандартной системы своими руками - задача в полной мере настоящая. Не считая трубопровода, главным элементом системы есть смотровой колодец канализации.

В данной статье мы поведаем о видах, принципах и назначении монтажа таких конструкций.

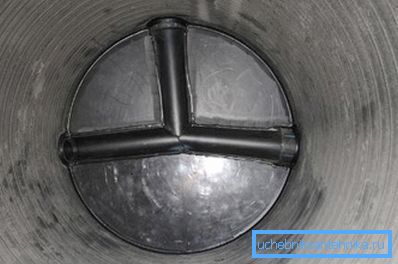

Фото смотрового колодца.

Виды конструкций

Неспециализированная система возможно как узконаправленной, предназначенной для выведения из дома бытовых стоков, так и комплексная, объединяющая канализационную систему с системой, предназначенной для дренажа участка.

Работают они по подобной схеме, исходя из этого в будущем мы будем говорить об неспециализированных правилах монтажа конструкций для выведения стоков.

  • Узловой либо соединительный колодец - эта конструкция помогает для объединения нескольких веток трубопровода в единый неспециализированный сток. Смотровые колодцы канализации по СНИП смогут объединять в себе не более 3 сточных веток, наряду с этим выводная ветка должна быть лишь одна. Конфигурация лотка для слияния веток должна иметь плавные закругления, выполненные по форме труб.
Узловая система.
  • Кроме этого существуют линейные колодцы, они используются на прямых участках магистрали для обслуживания и осмотра ветки. Для бытовых, частных систем они употребляются редко, поскольку не довольно часто индивидуальные владения имеют такие расстояния. Расстояние между объектами зависит от диаметра трубы.
Пределы диаметра трубы Расстояние между линейными колодцами
До 150 мм В пределах 35 м
200 мм – 450 мм В пределах 50 м
500 мм – 600 мм В пределах 75 м
700 мм – 900 мм В пределах 100 м
1000 мм – 1400 мм В пределах 150 м
1500 мм – 2000 мм В пределах 200 м
От 2000 мм и более В пределах 300 м

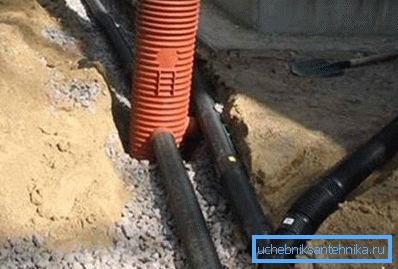

Линейный колодец для дома.
  • Поворотные конструкции помогают для доступа к точке изгиба магистрали трубопровода. Угол поворота возможно разным. Конструкция устанавливается для обеспечения свободного доступа к входной и выходной трубе, поскольку на поворотах велик риск заторов.

Принципиально важно: при обустройстве поворотных конструкций, не обязательно устанавливать их на каждом повороте. В зависимости от угла поворота, возможно монтировать через один, но не реже.

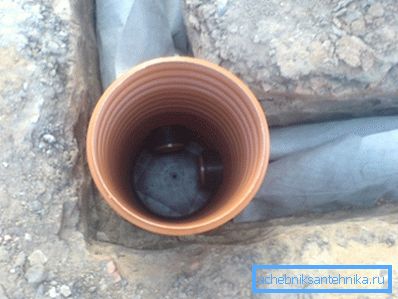

Угловой, поворотный колодец.
  • Следующим видом смотровых конструкций являются перепадные. От линейных их отличает то, что входные и выходные отверстия у них находятся на различных уровнях. Они предназначаются для повышения либо уменьшения скорости перемещения стоков в системе и используются для адаптации к рельефу местности. Данные конструкции монтируются.
    1. В случае если необходимо уменьшить уровень заложения входящей трубы.
    2. При не стабильной, с резкими переменами, скорости движущегося потока.
    3. В то время, когда тубы пересекают сооружения расположенные под землей, например, трубы водопровода.
    4. В случае если предусмотрен затопленный сброс в водоем, такая конструкция есть последним пределом перехода.
    5. При громадном перепаде, до трех метров, между выходом и входом.
    Перепадный колодец.

    Принципиально важно: перепадная конструкция устанавливается, лишь в случае если перепад между трубами превышает 500 мм, наряду с этим диаметр труб должен быть более 600 мм.

    • Колодец для фильтрации либо септик, устанавливается в местности стоящей на песчаном грунте либо на супесях. Для частных домостроений, в большинстве случаев, он оборудуется природным, многослойным фильтром, но на его применение имеется ограничения.
      1. Грунтовые воды на данном участке должны проходить не ближе 1 м от подошвы конструкции.
      2. Предел фильтрации у него 0,5 м? в день.
      3. На песчаном грунте минимальная площадь соприкосновения основания 1 м?, на супесях 1,5 м?.

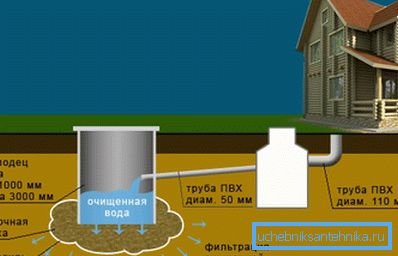

      Принцип фильтрации.
      • Накопительный резервуар - монтируется при отсутствии возможности слива сточных вод. По сути, он представляет собой современный, усовершенствованный вид выгребной ямы. Дренажный вариант конструкции может служить в качестве резервной емкости для сбора воды предназначенной для технических потребностей, например, полива.

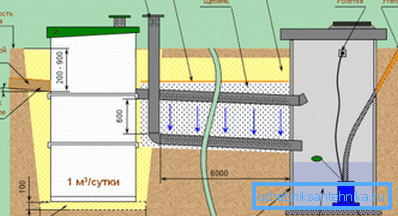

      Работа накопительного резервуара.

      Тонкости монтажа

      Материалы, из которых делаются подобные конструкции, громадным разнообразием не отличаются, правильнее главных всего 3.

      • Первые 2 употребляются уже давно, это кирпич и железобетонные кольца.
      • Третий вид показался недавно и есть детищем технического прогресса, это разные виды пластика либо стекловолокна. (См. кроме этого статью Изюминки пластикового люка для колодца.)

      Монтаж бетонных конструкций

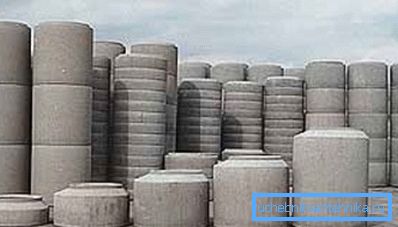

      Ассортимент бетонных изделий.
      • Перед тем как сделать любой вид колодца, шепетильно и с учетом рельефа местности выбирается место для монтажа конструкции. Территория должна быть очищена от растительности и выровнена.
      • Потом выкапывается котлован. Размеры котлована должны быть больше размеры конструкции минимум на 30 – 40 см. Для бетонных и кирпичных колодцев внешний зазор может быть около 60 см. Плюс, направляться предусмотреть вариант подъезда к месту монтажа спецтехники.
      • На дне котлована засыпается подушка 150 – 200 мм из щебня и шепетильно утрамбовывается. При наличии грунтовых вод обустраивается нижняя гидроизоляция. Для этого используют битум либо рубероид с битумом.
      • Смотровые колодцы канализации по СНиП, должны устанавливаться на монолитную цементную базу. В промышленном постройке употребляется цементная плита, но в частном постройке для экономии возможно сделать опалубку, армировать базу и залить бетоном.
      • На подготовленную цементную базу устанавливаются цементные кольца. Все стыки, сопряжения конструкций герметизируются цементно-битумом и песчаным раствором. Места сопряжения труб кроме этого промазываются битумом либо битумной мастикой.
      • С внешней стороны кольца гидроизолируются битумом. По окончании установки верхней крышки резервуара изнутри емкость повторно гидроизолируется. (См. кроме этого статью Люк смотрового колодца: как выбрать.)
      • В совершенстве, по периметру всего колодца делается глиняный замок из жирной глины, толщиной порядка 30 см. Но в случае если таковой возможности нет, то глиняный замок обустраивается лишь в местах стыковки труб, кроме этого толщиной 30 см и на высоту 60 см от верхней точки стыковки трубы. Другое пространство засыпается грунтом и утрамбовывается.
      • Около горловины делается армированная цементная отмостка диаметром 1,5м. Правильно, емкость в течении 24 часов обязана пройти опробование на герметичность. Для этого трубопроводы затыкаются, и система заполняется водой.

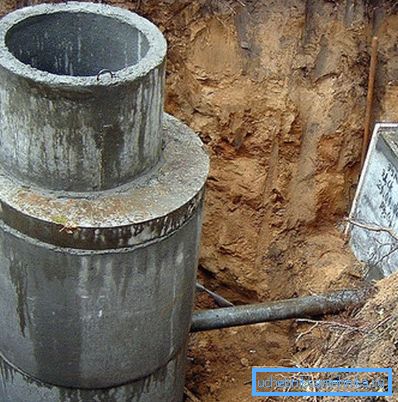

      Закладка бетонного колодца.

      Кирпичные сооружения

      • Кладка смотрового колодца из кирпича не резко отличается от обустройства бетонных конструкций. Инструкция по обустройству основания фактически такая же, но предпочтение тут больше отдается наливному фундаменту, не смотря на то, что применение монолитной плиты кроме этого не будет неточностью.

      Принципиально важно: если вы выкладываете кирпичный септик, то кладка осуществляется на ленточный фундамент. Изнутри конструкции будет засыпаться полуметровый многослойный фильтр, складывающийся из различной фракции песка, щебня и гравия. Для лучшей фильтрации возможно добавить слой шунгита.

      • Стенки кирпичного резервуара делаются толщиной минимум 250 мм, это в 1 кирпич. Если вы делаете септик с поперечной мембранной перегородкой, то она закладывается совместно со стенками. Кладка выполняется при помощи чередования тычковых и ложковых последовательностей.

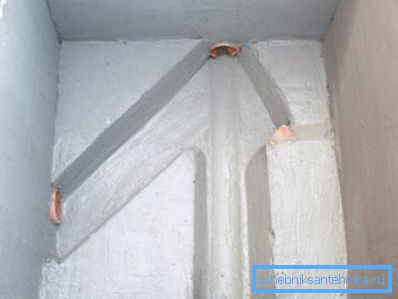

      Кирпичный колодец с гидроизоляцией.

      Конструкции из пластика

      • На данный момент пластиковые смотровые колодцы переживают бум популярности. Они имеют достаточно продолжительный срок работы - до 50 лет. Пластик есть всецело экологически нейтральным материалом. И самое основное то, что сами изделия легкие. Для их монтажа не нужно спецтехника. При жажде все возможно сделать в одиночку.
      • Единственным минусом тут считается цена. Не смотря на то, что согласно нашей точке зрения, при разумном подходе данный минус возможно свести к минимуму. Так в случае если брать все составляющие системы по отдельности, себестоимисть существенно уменьшится. Плюс, в случае если учесть затраты на аренду спецтехники и рабочей силы, затраты фактически сравняются.
      • В случае если сказать о правилах монтажа, то пластиковые смотровые колодцы требуют лишь обустройства бетонного основания и армированного цементного лотка. Инструкция такая же, как и для прошлых вариантов. Гидроизоляции либо утепления пластиковые изделия не требуют, что кроме этого говорит об экономии. Стыки герметизируются резиновыми прокладками.

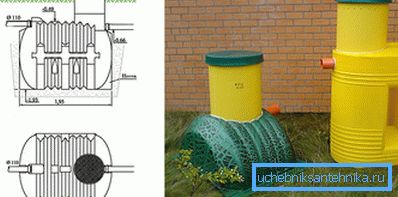

      Конструкции из пластика.

      На видео в данной статье продемонстрирован принцип монтажа пластиковых изделий.

      Вывод

      Монтаж бетонных колец.

      Анализируя все выше изложенное, необходимо заметить, что если вы занимаетесь обустройством объемной системы, плюс делаете это параллельно со постройкой дома, то выгоднее будет строить из бетона либо кирпича. Но на мелких объемах дешевле, стремительнее и надежнее применять пластиковый смотровой колодец.
