Схема водопровода: строим инженерные сети

Схемы водопроводных сетей снабжают нужное для жизни и ведения хозяйства водоснабжение, без которого в наше время не обходится ни одно жилое помещение. Аксонометрическая схема водопровода – это основной элемент проекта, на основании которого производится строительство системы. Мы рассмотрим основные типы разводок труб в и снаружи дома, и дадим ряд нужных советов тем, кто решил прокладывать сеть своими руками.

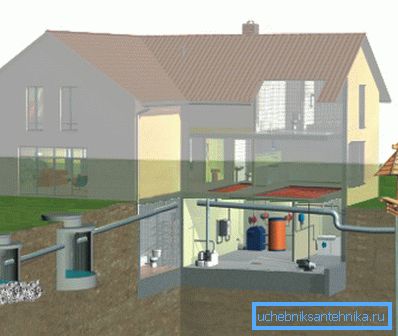

Схема водопроводного колодца и последующая разводка.

Внешние сети и источники воды

Колодцы и неглубокие скважины

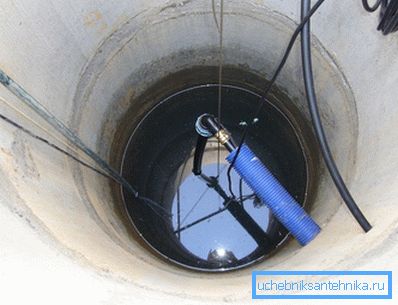

Колодец – один из наиболее распространенных источников водоснабжения.

Централизованный водопровод – это наиболее приемлемый вариант, поскольку от вас не нужно сооружать и обслуживать всю сеть, и решать вопрос добычи воды. Но, далеко не в каждом регионе имеется такое удобство, особенно, в то время, когда речь заходит о загородных зданиях. Исходя из этого первый вопрос, который поднимается перед хозяином участка – это вопрос источника водоснабжения.

Тут выбор мал – вы имеете возможность реализовать лишь два варианта:

  1. Пробурить скважину к напорному водоносному горизонту (т.н. артезианская скважина). Это наиболее приемлемый по качеству и эксплуатации, но и наиболее сложный и дорогой по изюминкам строительства вариант;
  2. Выкопать колодец либо пробурить неглубокую скважину (т.н. скважина «на песок»). Тут затраты сведены к минимуму, колодец либо абиссинскую скважину возможно соорудить самостоятельно, никаких разрешений и особого оборудования не нужно.

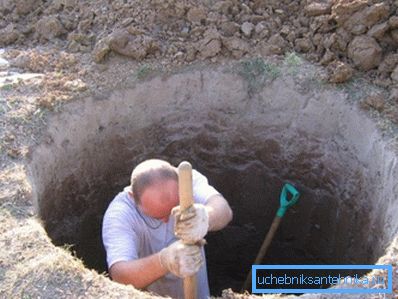

Выкопать колодец можно обычной лопатой.

В данной главе мы рассмотрим второй вариант – колодец и неглубокую скважину. В действительности отличия этих вариантов сводятся только к методу вскрытия водоносного горизонта, а уровень качества воды и в том и другом случае приблизительно однообразное. Скважина считается пара более надёжной из-за большей глубины и закрытого устья.

Выкопать колодец несложнее всего посредством железобетонных колец: сперва лопатой выкапывают неглубокую яму по размеру кольца, после этого в нее опускают первое кольцо, сглаживают его, и начинают подкапывать. По мере того, как оно опускается, сверху додают следующее – и без того потом. Это наиболее несложный и надёжный способ.

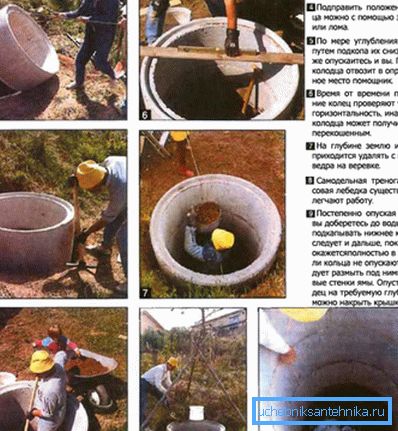

Порядок сооружения колодца из бетонных колец.

Скважина на песок кроме этого не отличается особенной сложностью, но здесь уже требуется буровое оборудование и участие эксперта. Сейчас имеется множество энтузиастов, каковые бурят такие скважины сами, более того, кое-какие из них кроме того создают самодельные буровые установки, но это скорее исключение, нежели правило.

Наиболее несложна в независимом выполнении абиссинская скважина (либо абиссинский колодец). По сути, это труба с острым наконечником, которой прокалывают грунт до водоносного пласта. В отверстия на стенках в нижней части трубы начинает попадать вода, и посредством насоса ее возможно достать и направить в дом.

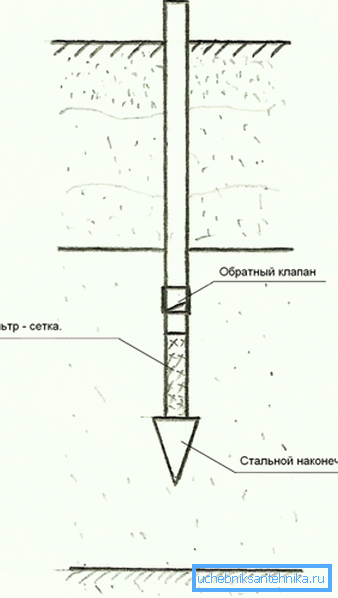

Схема абиссинского колодца.

В колодцах и неглубоких скважинах вода не отличается высоким качеством, поскольку тут имеет место обмен с поверхностной жидкостью, особенно на протяжении паводков и сезонного таяния снега. Помимо этого, толщина естественного фильтра образовывает от 4 до 30 – 40 метров, что не так и большое количество.

Еще один недостаток – это достаточно ограниченный ресурс. При активном потреблении громадной семьей с подсобным хозяйством таковой источник возможно истощить за 5 – 20 лет. Само собой разумеется, имеется множество примеров долгой работы, но направляться учитывать такую особенность.

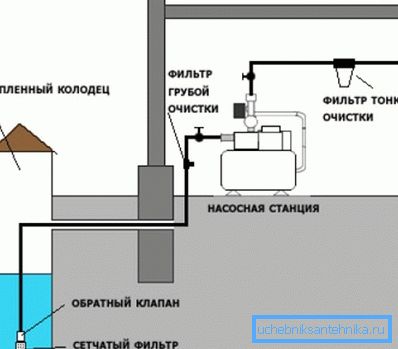

Схема подключения водопровода из колодца включает системы очистки воды и насосное оборудование.

Наконец, неглубокие скважины требуют постоянной эксплуатации, в противном случае они заиливаются и перестают работать. Колодцев это кроме этого касается, но их возможно почистить и снова эксплуатировать, а вот со скважинами это выполнить куда сложнее.

Обратите внимание! Колодцы и скважины на песок отличаются дешевизной и простотой сооружения, но уровень качества их воды не радует. Для применения в пищу такая вода требует тщательной очистки и подготовки.

Артезианские скважины

Разработка скважины на известняк требует серьезного оборудования и специалистов.

Если вы желаете иметь источник воды высокого качества – тогда вам направляться выбрать артезианскую скважину. Данный вид отличается тем, что вода поднимается со большой глубины – 50 – 150 метров с известнякового водоносного горизонта. Перед тем как попасть в данный геологический горизонт, жидкость проходит громадный путь, неспешно очищаясь от примесей и фильтруясь.

Помимо этого, благодаря контакту с разными типами грунтов и пород, вода минерализируется, что очень полезно для нашего организма. Довольно часто минерализация не редкость доже через чур высокой, но эта неприятность решается применением фильтров химической очистки.

Устройство артезианской скважины.

Для разработки артезианских источников нужно взять разрешение, а работы может создавать лишь специализированная организация. Помимо этого, в случае загрязнения горизонта вы станете нести юридическую ответственность перед страной.

Преимущества артезианских источников:

  • Высокая степень очистки воды за счет естественной фильтрации. Жидкость проходит через громадную толщу породы различной степени проницаемости и всецело очищается;
  • Высокий уровень качества воды с позиций минерального состава. Жидкость обогащается громадным числом присутствующих в почве минералов;
  • Как правило известняковые горизонты пребывают под громадным давлением, и вода поднимается на поверхность сама. Это разрешает обойтись без важного насосного оборудования и упрощает обслуживание системы;
  • Ресурс глубинных озер фактически неисчерпаем, исходя из этого срок работы источника намного более долгий, нежели у колодца;
  • Артезианские скважины отличаются высокой производительностью, исходя из этого вы имеете возможность соорудить одну точку вододобычи на пара соседних участков. Это разрешит существенно снизить затраты.

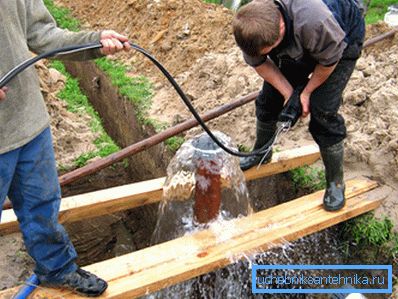

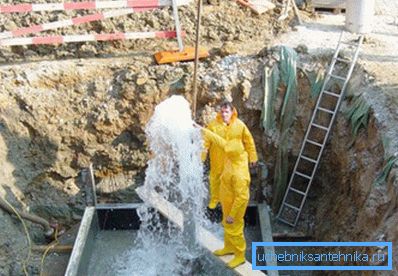

Жидкость под напором сама поднимается на поверхность и даже фонтанирует.

Обратите внимание! Значительным недостатком всех артезианских источников есть большая цена их строительства и необходимость в получении разрешений от государственных органов надзора и санитарных работ.

Внутренние сети

Тройниковая схема разводки

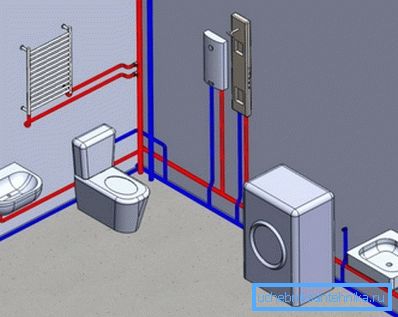

Приборы подключены к магистрали последовательно.

Наиболее распространённым методом разводки внутренних труб водопровода есть последовательная либо тройниковая схема. Она отличается тем, что все устройства подключены последовательно.

В большинстве случаев система организована так:

  1. Имеется стояк тёплой и холодной воды, который подключен конкретно к магистрали;
  2. От стояка по каждому этажу через тройник ответвляются горизонтальные трубы, либо лежаки. Значительно чаще используется нижняя разводка, в то время, когда лежак находится на полу либо в стяжке;
  3. Потом от лежака через тройники отводятся трубы подводки к каждому прибору.

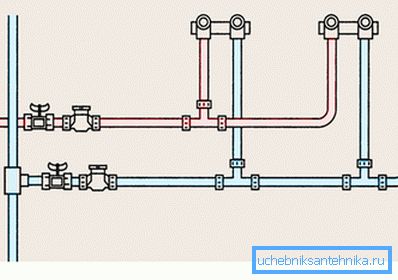

Схема тройниковой разводки.

Обратите внимание! При таковой трубной разводке расход стройматериалов будет минимальным. Количество монтажных работ кроме этого мал, соответственно, цена проекта будет ниже.

Но имеется один значительный недостаток: при одновременном включении двух либо более устройств водозабора (крана на кухне и душа в ванной) давление воды заметно упадет, соответственно, в любой прибор поступит меньше жидкости. Кроме этого на самых удаленных кранах напор будет существенно ниже, чем у расположенных вблизи стояка.

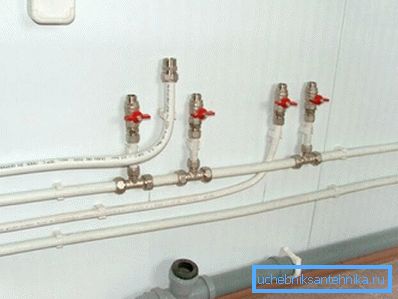

На фото хорошо видны латунные тройники, которые и дали название данной системе.

Эта особенность не столь значительна для маленьких домов либо городских квартир. Но для громадных домов и коттеджей с множеством комнат и санузлов данный недостаток будет заметен и снизит комфорт эксплуатации водопровода.

Коллекторная разводка

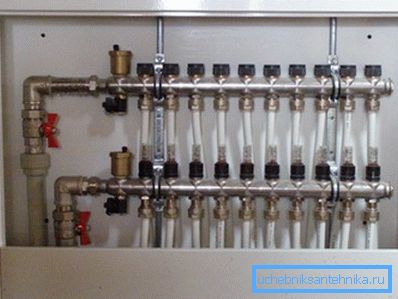

Коллектор для отвода труб от стояков.

Для громадных домов и многокомнатных квартир с несколькими санузлами чаще используется коллекторная разводка водопроводных труб. Она отличается тем, что от стояка отходит подводка к каждому сантехническому прибору раздельно.

В следствии при одновременном включении двух либо более кранов заметного падения давления в системе не происходит. В случае солидного числа жильцов и больших площадей помещения эта особенность есть серьёзной а также определяющей при выборе схемы водопровода.

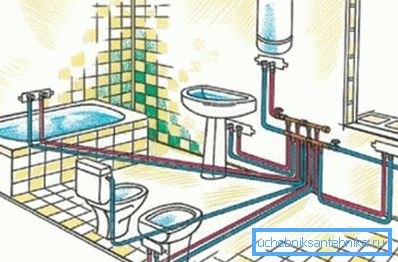

Коллекторная схема водопроводной разводки.

Еще одно преимущество системы с коллекторной разводкой – это возможность отключить любой прибор от водоснабжения без прекращения подачи жидкости в остальные точки водозабора. В случае поломок и ремонтов, и замены сантехники эта особенность достаточно серьёзна.

К недостаткам таковой системы возможно отнести следующие качества:

  • Для реализации системы требуется на большое количество большее количество труб, фитингов и другого оборудования;
  • Работы по постройке системы более сложны и трудоемки;
  • Нужен коллекторный узел и сантехнический шкаф. Время от времени вместо шкафа применяют подвал либо отдельное помещение;
  • Схема требует применения редуктора давления.

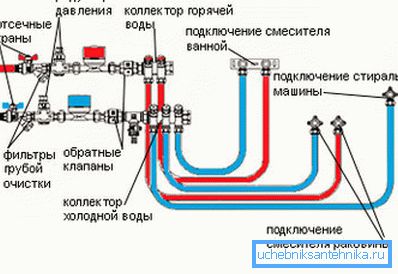

Схема водопроводного крана-смесителя при параллельной подводке.

Кроме этого возможно отметить то, что инструкция предполагает применение более дорогих металлопластиковых труб. Помимо этого, много горизонтальных лежаков нужно где-то прятать, а это требует или особенной отделки, или штробления стен. Кроме этого возможно запрятать трубы в стяжку пола на этапе черновой отделки.

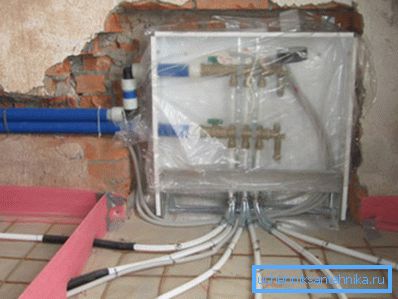

Можно спрятать трубы в стяжке пола на этапе черновой отделки или капитального ремонта.

Обратите внимание! Водопровод с коллекторной разводкой отличается более большой ценой и сложностью в сооружении. Но для громадных домов и коттеджей лучшей альтернативы нет.

Вывод

Водопроводная система возможно организована разными методами. Прочтя статью, вы сможете выяснить, что лучше-коллекторная либо тройниковая схема водопровода, и выбрать подходящий источник воды. Видео в данной статье окажет помощь вам реализовать на практике ваш проект водоснабжения дома.
