Схема подключения воды из скважины: собираем систему

Пожалуй, сейчас типовая схема скважины на воду известна всем, кто хоть мало интересовался данной темой. Но процедура оборудования системы водоснабжения на базе аналогичной установки имеет последовательность нюансов, и потому стоит заблаговременно изучить разработку.

Тогда при прокладке труб и подключении оборудования не появится вопросов, а неприятности будут решаться оперативно и с минимальными затратами.

Основные элементы системы подачи воды

Источник воды

Типы скважин

Каждая схема подачи воды в дом из скважины строится на основании ключевого компонента - самого источника воды.

На сегодня все скважины в зависимости от изюминок субстрата условно разделяют на три группы:

  • Песчаные - наиболее простые и недорогие в обустройстве. Недочёт – относительно малый срок работы (до десяти лет), и достаточно стремительное заиливание. Подойдут для установки на даче.
  • Глинистые требуют чуть большей ответственности при бурении скважины, а в остальном – владеют теми же недостатками и достоинствами, что и песчаные. Должны употребляться систематично, поскольку приблизительно через год без эксплуатации вернуть заиленную скважину будет весьма сложно и дорого.
  • Известняковые (артезианские) скважины по праву считаются лучшими. Схема бурения скважины на воду в известняке предполагает заглубление на уровень от 50 до 150 метров. Это снабжает долговечности источника и запас надёжности воды, а помимо этого – усиливает уровень качества естественной фильтрации.
Основные разновидности

Осуществляя выбор типа скважины, не нужно все внимание уделять такому параметру как цена. Дело в том, что обустройство автономного водоснабжения – задача сама по себе очень недешевая, и лучше инвестировать в данный проект единожды (выбрав качественное оборудование и пригласив опытных мастеров), чем через пара лет пожинать вызывающие большие сомнения «плоды экономии» в виде внушительных квитанций за восстановление и ремонт источника.

Выбор помпы

Следующим этапом в построении системы водоснабжения есть подбор насосного оборудования.

Тут инструкция рекомендует уделять внимание таким моментам:

  • В большинстве случаев, для маленьких коттеджей не требуются модели с высокой производительностью. Зная, что для работы одного крана в течение часа необходимо приблизительно 0,5-0,6 м3 воды, в большинстве случаев устанавливают помпу, талантливую обеспечить приток 2,5 – 3,5 м3/ч.
  • Кроме этого направляться учитывать наиболее высокие точки отбора воды. В некоторых случаях для обеспечения нужного напора на верхних этажах требуется монтаж дополнительного насоса, потому, что скважинное водоподъемное устройство не осилит.

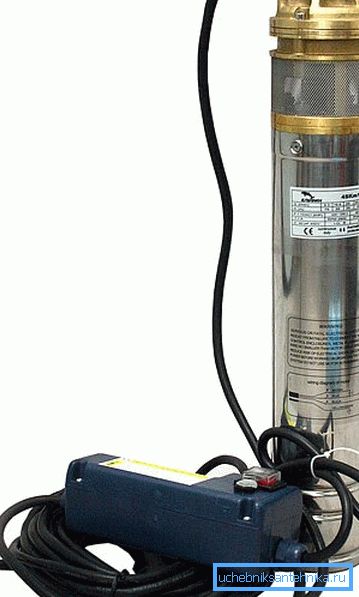

Помпа малого диаметра для подъема воды с больших глубин
  • Фактически все модели скважинных помп отличаются высоким уровнем энергопотребления. Принимая к сведенью данный факт, стоит заблаговременно позаботиться о стабилизаторе питания. А вдруг у вас в поселке довольно часто отключают электричество, то и генератор лишним не будет.

Оборудование скважины

Сам процесс оборудования в большинстве случаев осуществляется той же компанией, которая проводила бурение.

Но изучить его стоит и вам - как минимум чтобы обеспечить контроль качества выполнения рабочих операций:

  • Выбранный насос опускаем на проектную глубину и подвешиваем на тросе либо прочном шнуре.
  • Через горловину скважины с установленным оголовком (особая герметизирующая подробность) выводим шланг для подачи кабель и воды, снабжающий электропитание помпы.
Установленный оголовок
  • Кое-какие эксперты рекомендуют присоединять шланг к кабелю. Это достаточно комфортно, но необходимо не забывать, что в местах присоединения шланг ни за что не должен пережиматься!
  • Кроме этого около горловины монтируется подъемное устройство – ручная либо электрическая лебедка. Обойтись без нее возможно лишь на малых глубинах, потому, что, чем глубже, тем посильнее будет ощущаться не только вес самой помпы, но и вес шланга с кабелем питания, и вес троса.

Совет! Оголовок, запорную арматуру и выведенные трубы водоснабжения нужно обезопасисть от внешних действий. Значительно чаще они прячутся в маленьком углублении, облицованном изнутри закрытом крышкой и кирпичом.

Фото капитального приямка

Как раз таковой вид имеет схема устройства скважины на воду. Но это – кроме того не добрая половина дела: нам нужно собрать на данной базе целую систему.

Система водоснабжения

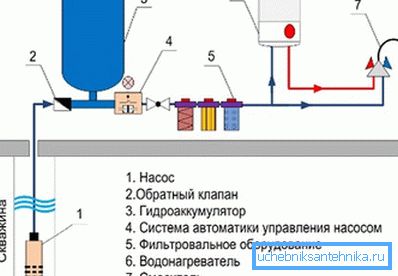

Главные элементы системы

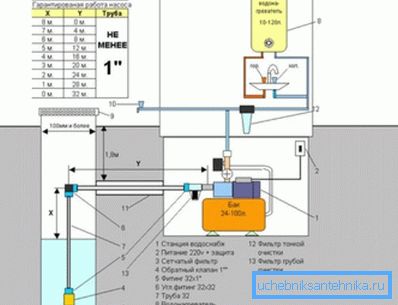

Детали системы водоснабжения для неглубоких скважин

Как мы отмечали выше, кроме верно установленного и корректно работающего водоподъемного оборудования для обеспечения дома водой из скважины нам потребуется множество подробностей.

Среди них:

  • Подводящий трубопровод, по которому вода от скважины будет поступать к дому.
  • Гидроаккумулятор, который является баком для воды, снабжающий поддержание стабильного давления в системы.
  • Реле, снабжающее отключение и включение водоподъемной помпы в зависимости от уровня давления в баке.
  • Реле сухого хода (в случае если вода перестает поступать в насос – система обесточивается).

Обратите внимание! Многие модели скважинных насосов комплектуются встроенными предохранителями, исключающими сухой движение.

  • Система фильтров для скважины для оптимизации и очистки параметров воды. В большинстве случаев, включает в себя фильтры для неотёсанной и узкой очистки.
  • запорная аппаратура и Трубопроводы для разводки по помещениям.

Кроме этого при необходимости схема подводки воды из скважины в дом включает в себя ответвление для водонагревателя. Это позволяет обеспечить горячее водоснабжение.

Прокладка трубопровода

При наличии определенных навыков саму систему возможно собрать своими руками.

Делаем это так:

  • Для прокладки трубы от горловины скважины до дома копаем траншею. Нужно, дабы она проходила ниже уровня промерзания грунта.
  • Прокладываем трубу (оптимальнее полиэтиленовую диаметром от 30 мм). При необходимости оборачиваем трубопровод теплоизоляционным материалом.
  • Заводим трубу в подвал либо подпольное пространство через особый продух. Эту часть трубопровода в обязательном порядке утепляем!

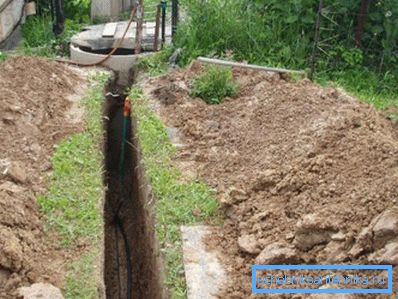

Траншея от колодца к дому

Монтаж системы

Потом переходим к сооружению гидроаккумулятора:

  • Гидроаккумулятор (пластиковую емкость объемом до 500 л) устанавливаем как возможно выше – это обеспечит нам естественную регулировку давления. На входе монтируем реле давления, которое при заполнении бака будет отключать подачу воды.
  • В некоторых случаях этого не редкость не хватает. Тогда дополнительно устанавливаем автоматическую насосную станцию – комплекс из нескольких реле, манометров и мембранного бака-ресивера.
Насосная станция с ресивером, который можно использовать вместо гидроаккумулятора или вместе с ним
  • Ресивер, оборудованный отдельным насосом, снабжает плавное изменение давления в аккумуляторе, что положительно отражается на работоспособности всех систем. Без данной детали двигатель скважинного насоса запускается вместе с каждым включением крана, что, конечно, ведет к его раннему износу.

Обратите внимание! Еще один плюс от установки ресивера - компенсация гидроударов, появляющихся за счет отличия в пара секунд между срабатыванием реле давления и фактическим отключением помпы.

  • По окончании сборки системы из гидроаккумулятора и насосной станции приступаем к монтажу трубной разводки. Для нее используем полиэтиленовые трубы. При водоснабжении коттеджа либо дачного дома достаточно диаметра в 20 мм.
  • Трубы режем с применением особых устройств. Для их соединения используем паяльник с комплектом втулок. Использование данной технологии разрешает добиться большой герметичности.
  • В качестве альтернативы возможно применять металлические либо металлопластиковые трубы. Они отличаются большей механической прочностью, но монтировать их сложнее. Да и разъемные соединения все же уступают по герметичности пропаянным швам.

Трубную разводку подводим к точкам потребления и присоединяем к кранам. Для обеспечения безопасности фиксируем трубы на стенах хомутами.

Наиболее распространенная схема

Раздельно стоит позаботиться и о системе водоотведения. При ее проектировке принципиально важно размещать выгребную яму либо септик так, дабы всецело исключить фильтрацию стоков в водоносные горизонты. Прежде всего это касается песчаных скважин, каковые отличаются поверхностным залеганием воды.

Вывод

Приведенная схема подключения воды от скважины имеет множество вариаций, но для начинающего мастера именно она есть оптимальной. Само собой разумеется, простой обрисованную процедуру назвать запрещено, да и трудоемкость у нее достаточно громадна, но при необходимости разобраться во всех нюансах возможно. Ну, а вдруг вопросы все еще остались - рекомендуем изучить видео в данной статье.
