Шаровый кран ду15: особенности и устройство монтажа

Как устроен шаровый муфтовый кран ДУ15? Как он оптимален на фоне более привычных винтовых и пробковых вентилей? Что означают цифры на корпусе изделия? На что стоит обратить внимание при его монтаже своими руками? В нашем материале мы попытаемся ответить на эти вопросы.

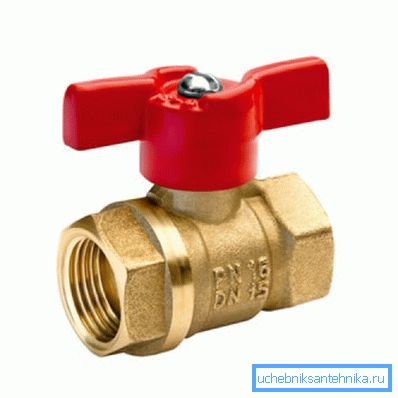

Наш герой.

Устройство

Что мы заметим, разобрав шаровый кран диаметром 15 миллиметров?

  • Главный элемент изделия - латунный шар с сквозным каналом и хромовым покрытием, фактически равным ДУ присоединяемой трубы.

Практическое следствие: при открытом вентиле его гидравлическое сопротивление минимально, потому, что турбулентности и переходы диаметра фактически отсутствуют.

  • Герметичность подвижного соединения с корпусом обеспечивается двумя фторопластовыми либо тефлоновыми кольцами.
  • Такое же кольцо уплотняет вывод штока через корпус вентиля. Сверху оно поджимается шайбой.
  • Наконец, шток приводится в перемещение эргономичной рукояткой в виде рычага либо так называемой "бабочки".

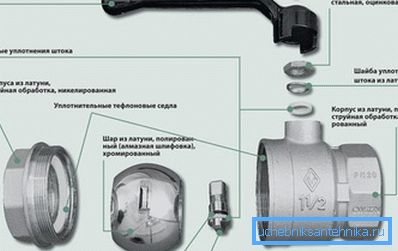

Устройство вентиля.

Сравнение с соперниками

Как шаровый кран ДУ 15 выглядит в сравнении с одноклассниками - винтовым и пробковым вентилем?

Для начала давайте ударимся в действительно тёмный пиар и отыщем в памяти ключевые недочёты соперников.

Винтовой вентиль

  • Поток воды может течь через него только в одном направлении - так, дабы он давил на клапан снизу. В другом случае имеется риск взять серию гидроударов из-за биения клапана в турбулентном потоке либо кроме того его полный отрыв от штока.
  • Корпус винтового вентиля собирает песок и окалину. Легко из-за своей наличия карманов и сложной формы с медленным течением водяного потока.

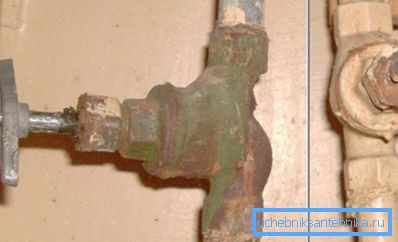

В корпусе сложной формы неизбежно будет собираться грязь.
  • Та же сложная форма корпуса и относительно маленькое отверстие седла клапана гарантирует высокое гидравлическое сопротивление вентиля и падение напора при разборе воды более чем одним сантехническим прибором.
  • Сальниковая набивка позволяет течь кроме того при долгом простое вентиля. При нередком его применении набивка сальника нужна не реже раза в полгода. С резиновыми уплотнителями картина не намного лучше: при активном применении уплотнительные кольца вырабатываются, а при простое теряют эластичность.
  • Резиновая прокладка вентиля имеет ограниченный срок работы. Обстоятельство та же - утрата резиной эластичности. Ее разрушение быстро ускоряется попавшим под клапан песком.

Но: вентиля с цельнометаллическими притертыми клапанами, без прокладок, более долговечны. Но, при попавшем под клапан мусоре, вентиль просто не перекроется.

Пробковый вентиль

  • Для поворота пробки требуется очень большое упрочнение. Неизменно имеется риск нарушить ближайшее фитинговое соединение труб либо резьбу.
  • Течь сальника при повороте пробки гарантирована и в этом случае. Кроме того: для набивки сальника необходимо не только перекрыть сам вентиль, но и скинуть стояк водоснабжения либо отопления. В другом случае неизменно имеется риск того, что потревоженная пробка вылетит из корпуса на фронте потока воды.

Шаровый вентиль

А как на этом унылом фоне выглядит шаровый муфтовый латунный кран ДУ15? Направление потока воды не имеет для работы вентиля никакого значения. Клапан не оторвется ввиду отсутствия такового.

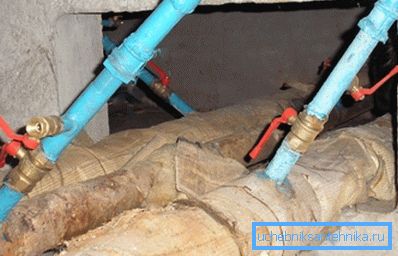

Направление потока не влияет на работоспособность вентиля.

Скопления шлака в корпусе возможно не опасаться. Открытый вентиль склонен собирать песок и окалину никак не больше, чем любой участок прямой трубы.

Низкое гидравлическое сопротивление нами уже упоминалось: оно слабо отличается от сопротивления участка трубы соответствующего диаметра.

Тефлоновое либо фторопластовое уплотнительное кольцо около штока благодаря собственному качеству обработки и низкому коэффициенту трения штока фактически не изнашивается при работе и не деградирует при простое. То же самое касается уплотнительных колец, прилегающих к поверхности шара в вентиля.

Уточним: в практике автора были случаи, в то время, когда шаровый кран 15 мм позволял течь по штоку. По большей части они относились к недорогим китайским изделиям и устранялись своими руками несложной подмоткой под прижимную шайбу ленты ФУМ.

материал уплотнителей и Гладкая поверхность шара гарантируют и маленькое упрочнение, нужное для открытия либо закрытия вентиля. Это относится не только к изделиям маленького размера: скажем, имеющий очень солидные габариты шаровый фланцевый кран ДУ150 также перекрывается штатной рукоятью без приложения чрезмерно громадной силы.

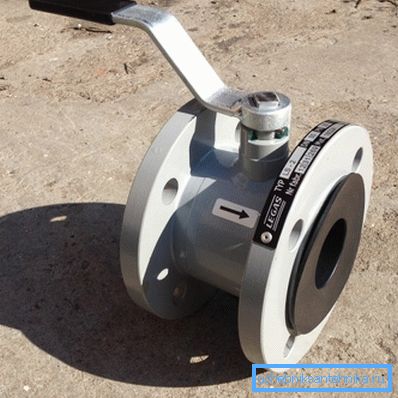

Краны больших размеров открываются с весьма умеренным усилием.

При всех перечисленных преимуществах цена шаровых вентилей приблизительно равна стоимости пробковых и винтовых аналогов, а обычно и вовсе выясняется ниже. Выводы в полной мере очевидны.

Шаровые краны 15 на 15-миллиметровые винтовые либо пробковые вентиля поменять определенно не следует: они лучше соперников по всем пунктам. То же самое относится к запорной арматуре для трубопроводов с большей пропускной свойством: шаровый кран 150 мм в безотносительном большинстве случаев эргономичнее, практичнее и долговечнее чугунной либо металлической задвижки того же размера.

Маркировка

Главные характеристики шарового крана ДУ15 указываются в маркировке на его корпусе. Это относится как отечественной продукции, так и импортных товаров.

Обозначение Значение параметра
ДУ, DN Условный проход (совместимость с трубной резьбой соответствующего размера)
РУ, PN Большое рабочее давление в кгс/см2 либо МПа

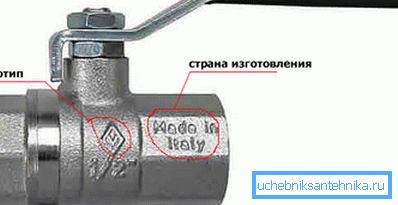

На корпусе часто можно обнаружить дополнительную информацию.

Стоит упомянуть пара тонкостей.

  • Условный проход может указываться в дюймах. Интересующий нас размер - ДУ15 - соответствует 1/2 дюйма.
  • В большинстве случаев, рабочее давление отечественных изделий указывается в атмосферах (кгс/см2), а импортных - в мегапаскалях (МПа). Так, маркировка ДУ50 РУ40 свидетельствует, что вентиль с условным проходом 50 мм вычислен на давление в 40 атмосфер; шаровый кран DN15 PN8 0 МПа присоединяется к полудюймовой резьбе и может выдержать давление в 8 мегапаскалей ( 80 атмосфер).

установка и Выбор

На что обратить внимание при покупке вентиля?

Как верно поставить его?

  1. Корпус должен быть латунным. От хрупких силуминовых изделий его возможно отличить по весу: латунь заметно тяжелее.

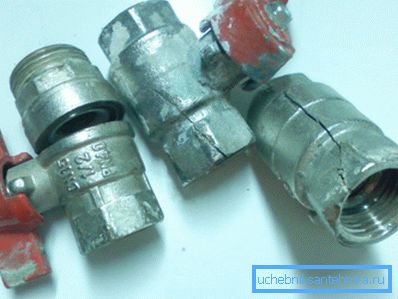

Фото позволяет оценить прочность силуминовых корпусов.

Кстати: не совершить ошибку с материалом окажет помощь несложная инструкция . Выбирайте не серебристые, а желтые вентиля. В случае если под хромом может оказаться любой металл либо сплав, то отсутствие покрытия не покинет никаких сомнений.

  1. Ручка - рычаг значительно эргономичнее ручки - бабочки. Бабочку имеется суть применять только в случае дефицита места около вентиля.
  2. оптимальнее герметизировать резьбовое соединение полимерной нитью (Тангит Унилок и аналоги). Она не требует громадных упрочнений при сборке и не дает течи при маленьком обратном ходе резьбы.
Подмотка резьбы Тангитом.
  1. Кстати, об упрочнении: не затягивайте вентиль на резьбе до упора. Латунь - не сталь; порвать избыточным упрочнением возможно не только силуминовый корпус.
  2. На время монтажа мешающую ручку лучше просто-напросто снять.

Заключение

Сохраняем надежду, что наш материал окажет помощь читателю с выбором запорной арматуры для домашней сантехники. Видео в данной статье, как в большинстве случаев, содержит дополнительную тематическую данные. Удач!
