Ручное бурение скважин на воду самому

Не все обладатели загородных участков могут похвалиться наличием централизованного водопровода. Альтернативой централизованному водоснабжению возможно пробуренная скважина либо колодец. Но не всегда глубина залегания водоносного горизонта позволяет соорудить колодец, тогда бурение скважины остается единственным вариантом водоснабжения дома. Бурение скважины возможно заказать у организации, что весьма дорого, либо же пробурить самому. Ручное бурение скважин на воду своими руками – в полной мере посильная задача, таким методом возможно пробурить скважину глубиной до тридцати метров, что как правило будет достаточным для получения воды хорошего качества с нужным дебитом.

Способы ручного бурения

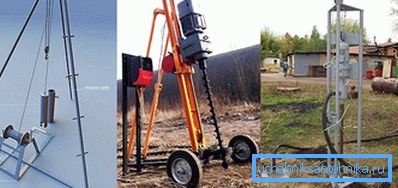

Методы ручного бурения

В практике ручного бурения скважин на воду значительно чаще используются три способа бурения:

  • ударно-канатное;
  • шнековое;
  • гидробурение;

Данные методы бурения предполагают применение лишь людских усилий. При таком способе фактически не прибегают к применению механизмов, исключением смогут быть лебедки с электроприводом и мотопомпа при гидробурении. Кое-какие способы бурения применяют в один момент – это ударно-канатный и шнековый, что активизирует процесс бурения. Буры для всех способов возможно изготовить самостоятельно.

Ручное шнековое бурение

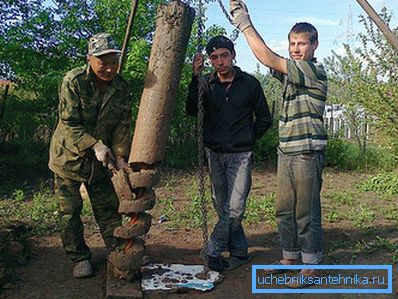

Извлеченный из скважины шнек

Шнековое бурение один из самых распространенных способов ручного бурения, которое представляет собой вращательное бурение с применением лопастного долота. Уничтоженная порода из забоя удаляется посредством шнека. Таковой тип ручного бурения возможно использовать в мягких породах для сооружения неглубоких фильтровых скважин до тридцати метров.

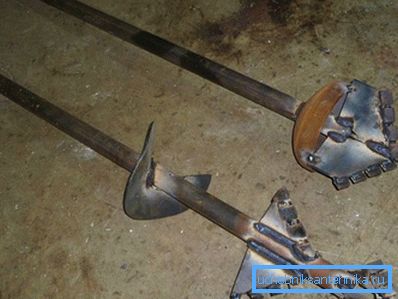

Бур для ручного бурения

Бур для ручного бурения возможно изготовить из подручных материалов. Возможно переделать рыболовный бур, предварительно усилив режущие кромки, наварив дополнительные полосы металла, в верхней части бура необходимо приварить муфту для крепления бура к штангам. В качестве штанг значительно чаще употребляется круглая железная труба диаметром ? дюйма либо квадратная размером 25?25 мм. Протяженность секции буровой штанги должны составлять от 2 до четырех метров, с более долгими буровыми трубами некомфортно обращаться. Для соединения штанг между собой употребляются отрезки трубы диаметром 32 мм либо 30?30 мм, если труба квадратная. С одной стороны они привариваются к штанге, а иначе соединяются с другой штангой посредством шпильки либо болтового соединения.

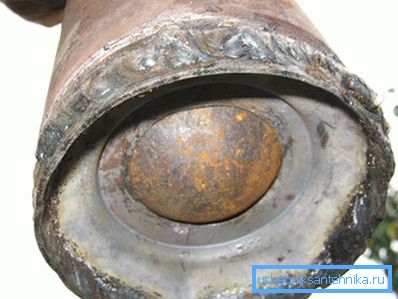

Желонка для скважины

Для более действенного бурения необходимо верно подобрать долото, которое выбирается в зависимости от типа грунта. Для бурения в неустойчивых породах используется простой шнек, для прохождения плывуна либо водонасыщенного песка применяют долгую желонку, в устойчивых грунтах, глинистых песках, суглинках применяют бур-ложку, в плотных глинах и глинах с гравием применяют ложку со змеевиком. Конструкция бура-ложки складывается из стального цилиндра с продольной прорезью, с приваренными снизу режущими лопастями. Более несложную конструкцию бура-ложки возможно сделать из полосовой стали, для этого необходимо взять два отрезка стальной полосы длиною около 40 см и приварить встык к дуге. Нижнюю часть полос спирально выгибают, дабы они купили ковшеобразную форму, и соединяют между собой посредством сварки. Режущую часть необходимо заточить, для повышения прочности бур подвергают термообработке. Для ручного бурения используются буры диаметром не более 100 мм, в противном случае его тяжело будет проворачивать. Посредством для того чтобы бура за одну проходку возможно заглубиться на 35–40 см.

Порядок бурения

Ручное бурение

Перед тем как вручную бурить, возможно выкопать шурф, размером 1,5?1,5 м и глубиной до двух метров. Размер возможно и меньше – все зависит от типа грунтов. В весьма сыпучих грунтах стены необходимо закрепить досками. Шурф копается чтобы не допустить осыпание самой непрочной породы. В будущем в выкопанный шурф будет установлен кессон. По окончании всех подготовительных работ приступают к бурению, бурить возможно с дощатого настила либо с земли, проворачивание бура осуществляется посредством ключа либо хомутов.

В случае если бурение осуществляется в плотных глинистых грунтах, а глубина скважины не превышает 20 м, обсадку скважины делают по окончании окончания бурения. В качестве обсадных труб значительно чаще применяют полиэтиленовые трубы для водоснабжения либо трубы для бурения из ПВХ. В неустойчивых грунтах бурение выполняют в один момент с обсадкой, извлекая грунт уже из обсадной трубы, в таких случаях используются стальные обсадные трубы, поскольку их довольно часто приходится забивать. Диаметр долота при бурении с обсадной трубой должен быть на пара миллиметров меньше внутреннего диаметра обсадной трубы, дабы бур возможно было вольно извлекать из скважины для очистки. По мере повышения глубины скважины обсадные трубы наращивают, соединяя их между собой с помощи резьбовых муфт.

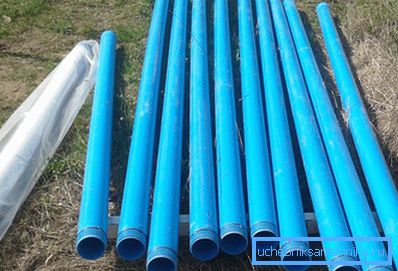

Обсадные трубы

На протяжении бурения не требуется делать больше 5 оборотов бура за одну проходку, в противном случае будет не легко его добывать.

По мере заглубления бура поворачивать его будет все тяжелее, дабы уменьшить процесс, в скважину подливают воду. Для облегчения подъема бура из забоя над скважиной устанавливают треногу с блоком. Кроме этого необходимо неизменно контролировать вертикальность скважины, в случае если ствол уходит от вертикали, его необходимо сглаживать посредством деревянных клиньев, забивая их между стенкой скважины и обсадной трубой.

Бурение длится до того, пока не будет вскрыт и максимально пройден водоносный горизонт, для получения большой водоотдачи. Дабы скважина в будущем не песковала, принципиально важно пройти водоносный горизонт до водоупора. Выяснить, что вы дошли до водоносного горизонта, возможно по крупности песка и его влажности, чем больше песок, тем лучше водоотдача.

Ударно-канатное бурение

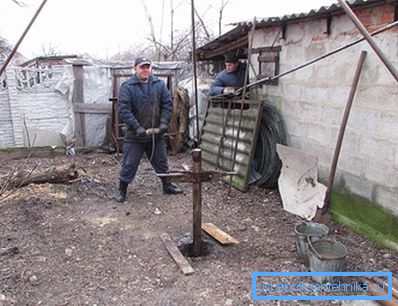

Ударно-канатное бурение

Более широкое использование в ручном бурении скважин взял ударно-канатный способ с применением в качестве долота желонки. Принцип бурения содержится в разрушении породы посредством желонки, которая, ударяясь о породу, разбивает ее и захватывает. Желонка возможно с шариковым клапаном, дисковым и более сложной – с поршневым клапаном. Использование той либо другой конструкции зависит от типа извлекаемой породы.

Ударно-канатное бурение предполагает применение треноги, которую устанавливают над местом бурения, ее высота возможно до 2 метров, время от времени и выше. В верхней точке треноги устанавливают блок, через который перекидывают трос либо веревку, к ней привязывают желонку. Желонку поднимают над забоем на высоту около 1 м и резко опускают, операцию повторяют , пока она не заполнится. Дабы не допустить обрушение стенок, бурение ведут в один момент с обсадкой, диаметр обсадной колонны должен быть таким, дабы в нее вольно входила желонка. По мере бурения обсадная колонна опускается, при поворачивании обсадной трубы ее пригружают балластом, дабы осадить трубу в грунт.

Гидробурение

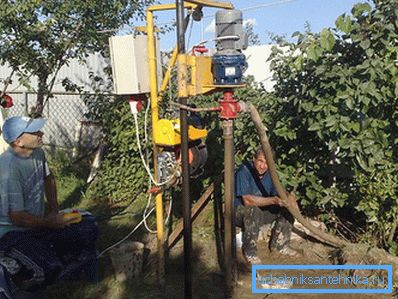

Гидробурение скважины на воду

Гидробурение употребляется реже, поскольку имеет ряд недостатков, один из которых это наличие определенного объема воды на участке, чтобы пробурить скважину, пригодится не менее пяти метров3 воды, и мотопомпа. Сам процесс бурения содержится в разрушении породы буровым инструментом и водой, которая подается по буровым штангам в забой и вымывает уничтоженную породу наверх. Сам буровой инструмент представляет собой железную трубу, реже трубу ПП, на конце которой приварен (прикручен) забурник, сверху прикручивается отвод 90°, к которому подключается шланг для подачи обратной воды, сверху кроме этого приделывается рукоятка, благодаря которой поворачивают штангу при бурении. Перед началом бурения копается два приямка для обратной воды. Бурение ведут, прокручивая штанги по часовой и против часовой стрелки, и постукивая о дно скважины. Бурение ведется, в большинстве случаев, без обсадки, поскольку глинистый раствор удерживает стены скважины от обсыпания. Посредством гидробурения возможно сделать скважину до двадцати метров и диаметром до 50 мм в мягких породах.

Оборудование скважины

Опускаем в скважину насос

По окончании окончания бурения (шнекового, ударно-канатного), железные обсадные трубы, в большинстве случаев, извлекают посредством домкрата, а скважину обсаживают полиэтиленовыми трубами с оборудованным фильтром.

В случае если скважина пробурена диаметром 60 мм и более, вовнутрь опускают погружной насос, в случае если же диаметр скважины менее, то в скважину опускают водоподъемную трубу с сетчатым фильтром и обратным клапаном на конце. В качестве водоподъемного оборудования употребляется поверхностный насос, но, опять-таки, его возможно использовать, в случае если динамический уровень в скважине не опускается ниже 9 м. Исходя из этого, перед тем как начать бурить, необходимо примерно выяснить уровень подземных вод, с которых планируется водозабор, дабы возможно было ориентироваться на диаметр скважины.
