Регулировка реле давления воды для насоса

Реле давления есть ключевым элементом в автоматизации работы насоса либо насосной станции, оно дает сигнал на отключения и включение насоса. В зависимости от модели и производителя заводские установки смогут различаться, но, в большинстве случаев, нижний порог включения насоса настроен на давление 1,4–1,8 бар, а порог выключения 2,5–3 бар. Но иногда такие установки порога срабатывания недостаточны для обычной работы сантехнических устройств, исходя из этого нужна регулировка реле давления воды для насоса, дабы подобрать личные параметры его отключения и включения.

Конструкция и принцип работы

Перед тем как приступить к настройке реле, необходимо разобраться в принципе и конструкции его работы. Конструкция реле достаточно несложна и является контактами , подпружиненные пластиной, на которую действует давление воды.

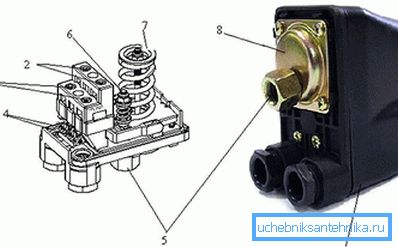

Регулировка реле давления воды

  1. Корпус.
  2. Контактная несколько для подключения насоса.
  3. Клеммы для подключения к сети питания.
  4. Клеммы заземления.
  5. Гайка для подключения реле к водопроводу.
  6. Пружина регулировки дифференциала давления.
  7. Пружина регулировки минимального давления.
  8. Узел, где находится мембрана и поршень.

На железном основании закреплена одним концом железная платформа, которая может подниматься и опускаться под действием поршня. Поршень приводится в перемещение давлением воды. На платформе установлено две пружины (6,7), громадная пружина (7) противодействует силе поршня (воды) тем самым, уравновешивая его. Маленькая пружина (7) вступает в воздействие не сходу, а по окончании того как платформа встанет до определенной высоты, и когда платформа коснется меньшей пружины, поршню начинают противодействовать силы обеих пружин и противодействие силе поршня возрастет, с этого момента платформе необходимо встать очень мало, дабы контакты разомкнулись, и насос отключился. За замыкание и размыкание контактов отвечает маленькой шарнир с пружинкой. Когда платформа поднимается выше этого шарнира, контакты отскакивают вниз и электрическая цепь размыкается, когда воздействие силы поршня (воды) ослабевает, платформа опускается вниз и контакты замыкаются.

Громадная пружина несёт ответственность за включение насоса, другими словами за нижнюю границу давления, а посредством маленькой пружины регулируется момент отключения насоса, а правильнее, задается разность между отключением и включением.

Настройка

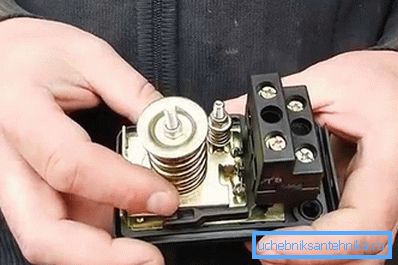

Органы настройки реле

Исходя из принципа действия реле, его настройка содержится в трансформации жесткости между платформой, на которую действует давление воды и контактами. Регулировка осуществляется за счет трансформации жесткости пружины, которая или сжимается, или ослабляется, регулировочными гайками. Перед началом регулировки необходимо зафиксировать показатели манометра на протяжении включения и отключения насоса. Потом, отключить реле от сети, и снять крышку корпуса. Посредством гаечного ключа, откручивая либо закручивая гайки настроить необходимые параметры:

  • в случае если нужно лишь поменять нижний порог включения (расширить либо уменьшить), то необходимо прижать либо отпустить гайку на пружине (7);
  • для повышения либо уменьшение верхней границы отключения насоса, необходимо прикручивать либо откручивать гайку на пружине (6), при закручивании — мы поднимаем границу отключения наоса, а при откручивании, напротив, понижаем, увеличивая разность между отключением и включением;
  • в случае если необходимо поменять сходу два параметра, то сперва осуществляется регулировка нижней границы, посредством пружины (7), а позже задаем разность посредством пружины (6);

Все трансформации необходимо контролировать посредством манометра. Стоит учесть, что, изменяя разность давлений, мы уменьшаем либо увеличиваем продолжительность работы насоса, и это отобразится на трансформации напора в сети водопровода. В случае если разность давлений будет маленькой, то давление в сети будет «ровным» без видимых перепадов, но увеличится количество включений насоса, что может оказать влияние на его срок работы.

Особенности регулировки

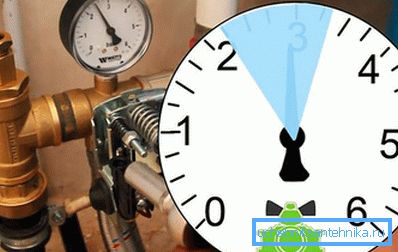

Особенности регулировки

Осуществляя регулировку, необходимо не забывать, что верхнее давление не должно быть выше большого давления, которое может создать насос (его возможно взглянуть в паспортных чертях насоса). Верхнее давление не должно быть больше больше 80% максимально допустимого давления для конкретной модели, и эти параметры указываются в инструкции к реле. Кроме этого перед настройкой необходимо проверить давление воздуха в груше гидробака – оно должно быть меньше нижнего порога включения насоса на 0,2 бар. Еще одно требование к регулировке, это отключения давлений и разность включения, она обязана пребывать в пределах 1–1,5 бар. Изменяя параметры, нельзя закручивать гайки до упора, это может привести к тому, что реле по большому счету прекратит срабатывать.

Видео

В этом видео продемонстрировано, как регулировать реле давления для насоса:
