Радиаторный кран – все, что необходимо знать о данной

24-03-2017
Водоснабжение

При применении водяного отопления не обойтись без применения запорной и регулировочной арматуры. Благодаря установке различных видов радиаторных кранов делается вероятной регулировка нагрева батареи, увеличивается надежность работы системы отопления в целом.

Само собой разумеется, таковой эффект будет достигнут лишь в случае если человек будет четко осознавать какой кран оптимален для решения соответствующей задачи.

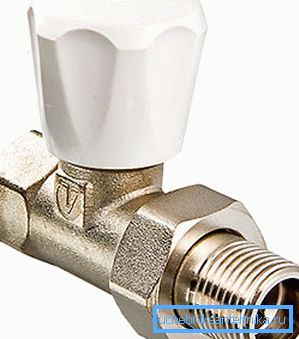

Кран для радиатора отопления

О видах радиаторных кранов

Все краны для радиаторов возможно поделить на 3 группы:

  • для регулировки поступления теплоносителя в отопительный прибор. Это позволяет изменять температуру в каждом отдельном радиаторе уменьшая/увеличивая ток теплоносителя через него. Для данной цели в большинстве случаев употребляются стандартные заслонки, а перекрывается проход трубы поворотом вентиля вручную;

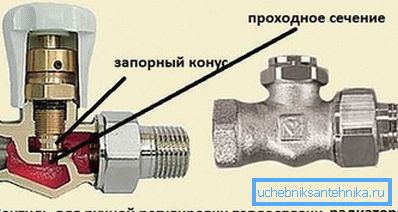

На фото – устройство для ручной регулировки тока теплоносителя

Обратите внимание! Для того, что не возиться ежедневно с настройкой температуры батареи имеет суть применять особые термоголовки с автоматической регулировкой. По окончании начальной калибровки дальше они будут регулировать температуру самостоятельно.

  • чтобы «отключить» батарею из отопительного контура. В случае если регулировочный кран для радиаторов сокращает ток теплоносителя через трубу неспешно, то в этом случае необходимо мгновенно отключить отопитель. Для этого употребляются самые простые шаровые краны, а чтобы отопительная система работала и дальше – устраивается байпас, отрезок трубопровода, соединяющий подающую и отводящую трубы.

Обратите внимание! Запорную арматуру, само собой разумеется, необходимо устанавливать за байпасом, т. е. ближе к батарее.

  • время от времени, кроме того при соблюдении всех правил установки, в ней может скапливаться воздушное пространство, что ведет к неравномерному ее прогреву. Для стравливания воздушных пробок употребляется простенькая конструкция – кран Маевского. Цена этого устройства копеечная (отечественные производители выставляют ценник порядка 160-200 рублей), а польза огромная – периодическое стравливание воздуха разрешает работать всем секциям радиатора с большой отдачей.

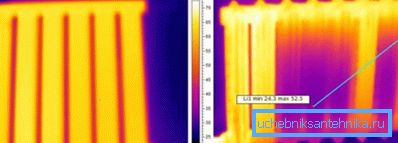

Пример термограммы батареи с пробками

Что касается места установки, то запорная и регулирующая арматура может устанавливаться как на горизонтальных, так и на вертикальных участках труб. Кроме этого в продаже возможно отыскать радиаторный угловой кран – принцип действия их не отличается от простых, а все отличие содержится в форме.

Подробнее об устройстве, выборе и принципе действия кранов для радиаторов

Для осознанного выбора необходимо четко воображать принцип и устройство действия конкретного типа регулировочного/запорного устройства, и определиться с назначением арматуры (запорная либо регулирующая). При установке радиаторов отопления необходимо решить такие вопросы как: регулировка его нагрева, возможность отключения батареи в разгар отопительного сезона, удаление воздушных пробок без выключения ее из работы.

Исходя из этого главное внимание уделяется кранам, разрешающим решить эти задачи. В частности, рассматриваются шаровые, простые регулирующие кран и краны Маевского.

кран и

Запорная арматура можно считать несложным представителем запорной арматуры. В большинстве случаев его применяют не как регулирующий кран для радиатора, а для полного и стремительного перекрытия тока теплоносителя через батарею – другими словами для выключения ее из работы отопительного контура.

Таковой вариант применения запорной арматуры требует соединения подающей и отводящей трубы перемычкой, при перекрытии кранов теплоноситель направляется в обход отопителя через эту перемычку. Причем сделать это возможно фактически мгновенно, достаточно развернуть ручку крана на 90?.

Схема организации байпаса

Основной элемент для того чтобы устройства – железный шар со сквозным отверстием и срезанными сегментами. В дорогих моделях употребляются подпружиненные прокладки, каковые хорошо прилегают к шару и снабжают герметичность, в устройствах недороже герметичность достигается благодаря тому, что шар прижимается потоком теплоносителя к герметизирующей прокладке.

Устройство шарового крана

Трехходовой шаровый ручной кран для радиаторов возможно установить конкретно вместо тройника при организации байпаса. При эксплуатации возможно будет направлять поток воды всецело в отопительный прибор, всецело в обход радиатора или частично в батарею и частично через байпас – все зависит от конструкции крана. При таком подходе совмещается выключения и функция регулировки ее из работы.

Регулировка работы отопления

Самым бюджетным методом регулировать поступление тёплой воды в батарею можно считать установку на подающую трубу простого регулировочного устройства, при вращении вентиля неспешно перекрывается труба. При установке употребляются только разъемные соединения (в большинстве случаев, муфтовые), так что инструкция по монтажу включает всего несколько пунктов: намотать ФУМ-ленту на резьбу и накрутить кран.

Обратите внимание! Несложные шаровые аналоги не смогут употребляться в качестве регулирующей арматуры вследствие того что у них имеется всего 2 рабочих положения – обычной открыт и нормально закрыт.

Регулировка вручную не совсем эргономична – во-первых, придется неизменно крутить ручку крана, во-вторых – точность регулировки не на высоте. Значительно эргономичнее особые регуляторы с термоголовкой – они разрешат по большому счету забыть о регулировке температуры, все будет происходить в автоматическом режиме.

Так выглядит терморегулятор для батареи

Устройство таких терморегуляторов предельно простое – основной «рабочий орган» в нем выглядит как герметичная камера с гофрированными стенками. В нее находится жидкость или газ, который при нагревании расширяется. Данный процесс приводит к удлинению сильфона (той самой герметичной камеры), именно поэтому происходит уменьшение просвета и уменьшение тока теплоносителя через радиатор.

Удаление воздушных пробок из батареи

О происхождении воздушной пробки возможно делать выводы по неравномерному прогреву батареи, часть секций тёплая, а часть – чуть теплая. Кран Маевского окажет помощь совладать с данной проблемой, причем он может устанавливаться без особенных ограничений, серьёзен лишь диаметр.

Кроме этого необходимо учитывать материал батареи, дабы металлы не образовывали гальваническую несколько, так, для чугунных батарей отопления советовать возможно кран Маевского для чугунных радиаторов 15 мм.

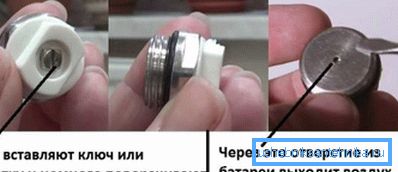

Устройство для стравливания воздуха из батареи

Что касается установки, то подобные устройства размещаются в верхней части радиатора, он просто врезается в заглушку на торце батареи. Причем снаружи он выглядит скорее как простая шайба.

По центру данной шайбы расположено отверстие в виде конуса, которое на протяжении работы закрывается железной заглушкой, которая в отверстие. Чтобы стравить лишний воздушное пространство, достаточно своими руками отверткой легко развернуть влево железный конус, закрывающий отверстие, тут же должно послышаться шипение выходящего воздуха. Процесс можно считать законченным тогда, в то время, когда из крана начнет вытекать вода струйкой.

Тонкости выбора крана для радиатора

При выборе необходимо учитывать не только назначение, но и место установки запорной/регулирующей арматуры. Так, для подачи воды в радиатор в полной мере может употребляться угловой кран для радиатора. Пара специфично выглядят краны для радиаторов с нижним подключением, они мало напоминают бинокль.

Внешне он напоминает бинокль

Что касается верхнего и нижнего кранов, то внутреннее устройство и принцип работы не отличаются, отличается лишь метод регулировки. В этом и содержится ключевое отличие - угловой верхний и нижний радиаторного крана, верхние регулируются рукой, а вот нижние выпускаются с регулировкой под ключ. Это делается чтобы его возможно было установить в стесненных условиях.

Нижний кран

Подведение итогов

Без кранов для радиатора не обойтись при монтаже отопительной системы. Благодаря этим нехитрым устройствам работу системы отопления возможно будет регулировать в широком диапазоне, кроме этого повысится стабильность и надёжность отопления в целом.

Принципиально важно да и то, что установка аналогичных устройств не вызовет значительного удорожания работ по монтажу отопления. На видео в данной статье рассмотрен пример подключения радиатора с применением запорной арматуры и терморегуляторов.
