Помпа ручная для скважины: устройство, варианты выполнения,

Скважинный насос совсем не обязательно должен быть электрическим. Как устроен ручной помповый насос для скважины? Имеется ли у его эксплуатации какие-то ограничения, которые связаны с устройством? Как и где монтируется это приспособление?

Позволяйте разбираться.

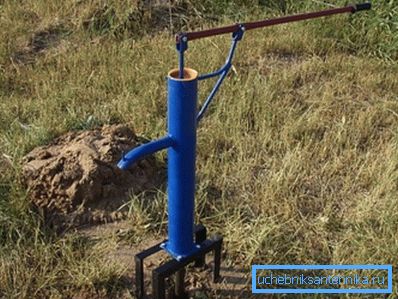

Герой нашей статьи.

Для чего это необходимо

А в действительности, для чего необходимы ручные насосы? Худо-бедно на дворе двадцать первый век. Не пора ли всецело перейти на электрическое оборудование?

Увы. Будущее наступило очень избирательно. В случае если в больших городах нас встречают электромобили и бесплатный беспроводной интернет, то в русском глубинке с конца 19 века изменилось весьма немногое: лампочка Ильича во многих местах все еще считается роскошью.

Бесчисленные садовые товарищества всецело отрезаны от электроснабжения и связи. Там, где электричество номинально имеется, на практике нередки перебои с питанием: кражи проводов, прочие превратности и падения деревьев судьбы склоняют обладателя участка к большой автономности. Выход в плане снабжения водой очевиден: ручная помпа для скважины полностью свободна от каких бы то ни было внешних источников питания.

Уточним: наровне с ручными для подачи воды используются мотопомпы, работающие на бензине либо дизтопливе. Они заметно превосходят по производительности ручные устройства.

Устройство

Из чего состоит ручная помпа?

Схема не отличается сложностью: многие устройства этого типа планируют своими руками в кустарных условиях.

Устройство ручной помпы.
  • Главные элементы устройства - цилиндр; поршень с клапаном, владеющим односторонней пропускной свойством для воды; еще один обратный клапан в нижней части цилиндра и рычаг.
  • При нажатии на рычаг поршень поднимается, увлекая за собой стоящую в цилиндре воду. Она вытесняется через гусак в подставленную емкость либо шланг; впускной клапан наряду с этим открыт, и вода в цилиндр подсасывается из скважины.
  • При обратном ходе рычага впускной клапан закрывается. Поршень идет вниз вхолостую; потому, что резиновый сальник в этом режиме отгибается, пропуская воду, перемещение рычага не встречает большого сопротивления.

Ограничения

Они связаны с размещением ручной помпы выше уровня зеркала воды.

  1. Всасывающая труба для работы помпы должны быть заполнена водой. Инструкция связана с тем, что вода фактически не меняет своего объема, а вот прокачка воздуха из-за неизбежных колебаний его давления может занять пара мин., а то и вовсе не увенчаться успехом.

Подсказка: несложный метод обеспечить постоянное заполнение трубы - установить в ее нижней точке обратный клапан. Пружину из него лучше удалить. Так мы избежим утраты разрежения при рабочем ходе поршня.

  1. Большое расстояние от насоса до зеркала воды не превышает 7-8 метров. При большем перепаде высоты создающееся в трубе разрежение окажется недостаточным для подъема водяного столба.

Особенный случай

Наровне с ручными помпами, располагающимися выше уровня зеркала воды, существуют и погружные устройства с механическим приводом. Как они устроены?

Погружной насос с ручным приводом.

Та же самая конструкция не находится выше уровня обсадной трубы, а загружена в нее ниже зеркала воды. Наверху монтируется рычаг, соединенный с поршнем твёрдой тягой. Цилиндр насоса объединяет с гусаком герметичная труба.

Как более действенна такая схема? Потому, что работоспособность насоса больше не упирается в создающееся в трубе разрежение, единственным ограничивающим причиной остается развиваемое обладателем насоса мускульное упрочнение. Автору виделось упоминание о подъеме воды ручным насосом этого типа с глубины 36 метров.

При конструировании погружной помпы с твёрдой тягой появляется одна техническая неприятность.

Требования к ее конструкции в некотором роде взаимоисключающи:

  1. Тяга должна иметь минимальную массу. При большой длине ее вес заметно увеличит упрочнение на рычаге.
  2. Вместе с тем при обратном ходе через чур легкий шток может деформироваться.

Неприятность решается легко и изящно: полая тяга из легкого сплава движется в трубки, мешающей ее деформации.

Погружная помпа может эксплуатироваться круглый год. Она не нуждается в постоянном заполнении напорной трубы водой.

А вместо сердца - пламенный мотор

В каких случаях выгоднее применять помпу с бензиновым либо соляровым двигателем?

  • При маленькой глубине скважины (расстояние до зеркала не должно быть больше 7-8 метров). Все мотопомпы предназначены для установки на поверхности: окисление ископаемого горючего нереально без атмосферного воздуха.
  • При потребности в высокой производительности при относительно редких включениях. Обычный сценарий - скважина с громадным дебитом, служащая для заполнения накопительной емкости объемом в пара сотен литров.
Кроме того, мотопомпы часто применяются для периодического полива участка.
  • При необходимости поднять воду на громадную высоту относительно поверхности грунта. Напор на выходе образовывает до 70 метров водяного столба.

Ясно, что цена мотопомпы многократно выше, чем у ручного аналога; эти устройства в большинстве случаев употребляются на протяжении постоянного проживания на загородном участке.

Какая мотопомпа нужна для скважины?

Давайте отделим мух от котлет. Обсуждаемые нами устройства довольно часто используются не только при эксплуатации скважин, но и при их бурении. Мотопомпы для бурения скважин владеют куда большей производительностью: им необходимо закачивать в ствол предельное число воды, дабы обеспечить удаление шлама из области бурения.

Что с помпами для повседневной эксплуатации?

Фактически, требований минимум.

  • Производительность устройства не должна быть больше дебита скважины.
  • Напор - минимально нужный. Чем он больше, тем больше расход горючего.
  • Предпочтительны самовсасывающие устройства, не требующие предварительного заполнения водой.

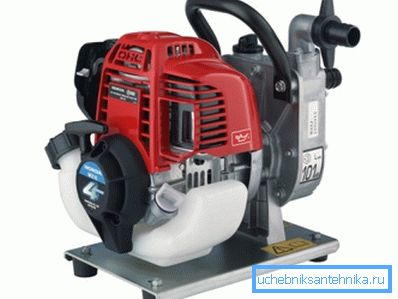

На фото - самовсасывающая мотопомпа Honda VX10K1.

Заключение

Видео в данной статье, как в большинстве случаев, предложит вашему вниманию дополнительные материалы. Удач!
