Пластиковые канализационные колодцы: изюминки конструкции и

Для обеспечения доступа к трубопроводам с целью их проверки, профилактики и ремонта употребляются цементные и пластиковые колодцы для канализации. Выбор того либо иного варианта при проектировке канализационной системы обуславливается изюминками эксплуатации, денежными возможностями и рядом других факторов.

Ниже мы детально рассмотрим как раз пластиковые изделия, и уделить время изюминкам их монтажа.

Назначение колодцев

Как мы отметили выше, основная функция любого канализационного колодца – обеспечить доступ к трубопроводу без земляных работ.

Наряду с этим в зависимости от места размещения данной детали выделяют следующие группы:

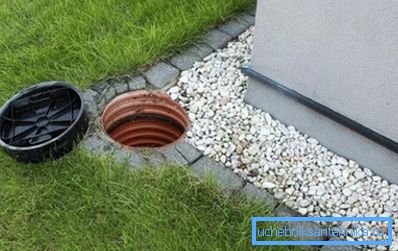

• Смотровые, они же ревизионные. Устанавливаются на ровных участках трубопровода через определенный промежуток. Основная функция смотровых колодцев - разрешить возможность проконтролировать состояние трубы, и при необходимости выяснить место засора. Ход монтажа ревизионных точек для магистралей диаметром до 110 мм образовывает 20 метров, до 150 мм – 35-40 метров.
• Поворотные. Как видно из названия, монтируются на участках, где канализационная труба поворачивает. Без них обойтись запрещено, потому, что именно на поворотах скорость потока понижается, и возрастает риск образования пробки.
• Узловые. Снабжают пересечение нескольких магистралей. Значительно чаще употребляются в индустрии, потому, что в частном постройке такие обстановки видятся редко.
• Перепадные. Используются для оформления соединения двух труб, каковые размещаются на различной высоте.

Обратите внимание! В целях экономии необходимо обустраивать многофункциональные системы, объединяя, к примеру, поворотную точку с местом ревизии. В этом случае неспециализированная цена системы окажется немного ниже.

В соответствии с нормативным документам, подобные конструкции в обязательном порядке устанавливаются:

• На участках поворота.
• При соединении нескольких труб либо в месте стыковки трубы с магистралью.
• В месте трансформации диаметра либо уклона трубы.

Как видите, спектр применения данных деталей достаточно широк. Ниже мы попытаемся разобраться во всех нюансах их конструкции.

Изделия из пластика

Материалы

Как мы отмечали выше, колодцы для канализационных сетей смогут производиться как из железобетона, так и из пластика. Наряду с этим как раз полимерные изделия в последнее время пользуются громаднейшей популярностью.

На современный рынок подобные конструкции вышли около 20 лет назад. На сегодня они заменили бетон приблизительно в 40% канализационных сетей Европы. У нас данный показатель существенно ниже (сохраняем надежду - пока), но неспешно часть пластиковых смотровых шахт увеличивается.

Для производства данных деталей смогут употребляться следующие синтетические материалы:

• Поливинилхлорид. Отличается большой прочностью, но при сильном понижении температуры делается хрупким.
• Полиэтилен. Эластичен, но не хорошо переносит долгие статические нагрузки, теряя прочность на сгибах.
• Полипропилен. Владеет высокими эксплуатационными составами, но большая цена выступает ограничивающим причиной при распространении этих изделий.

Кроме этого недавно получили популярность системы на базе комбинированных материалов и устройства, у которых несущими элементами выступают трубы громадного диаметра. Примером могут служить колодцы канализационные пластиковые из труб КОРСИС, гофрированные корпуса которых снабжают хорошую несущую свойство.

Особенности конструкции

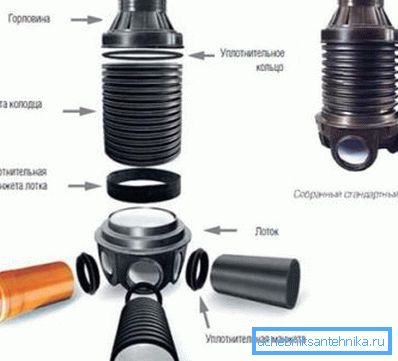

Типовой колодец состоит всего из нескольких деталей:

• Горловины, которая монтируется вровень с поверхностью земли. В большинстве случаев горловина снабжается креплениям для установки люка. (См. кроме этого статью Изюминки пластикового люка для колодца.)
• Шахты, соединяющей горловину с нижней, рабочей частью.
• Лотка, в котором осуществляется соединение проведенных труб.

Что касается конструктивных схем, то их кроме этого мало.

К чаще всего видящимся элементам конструкции относят следующие:

• Телескопическая трубка, вольно перемещающаяся относительно шахты. Применение телескопа с седловиной для монтажа люка разрешает монтировать колодец на нужной глубине, облегчая позиционирование деталей.
• Коническая часть соединяет лоток с шахтой либо горловиной. Использование конических переходников разрешает монтировать громадные лотки под люками стандартного размера.
• Тело колодца возможно как сплошным (тогда для его изготовления употребляется труба), так и сборным. Сборные конструкции составляют из колец, каковые герметично соединяются между собой на этапе монтажа.

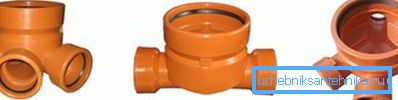

• Нижнюю часть лотка довольно часто совмещают с кинетой – особым разветвителем для нескольких труб. Кинету необходимо подбирать в зависимости от конфигурации канализационной сети, дабы у нас не оставалось свободных патрубков.

Преимущества изделия

Обрисованный выше конструкции имеют ряд преимуществ, каковые разрешают им неспешно вытеснять с рынка цементные изделия подобного назначения.

• Корпус отличается большой механической прочностью.
• Стены труб и лотков устойчивы к действию химически активных веществ.
• Конструкция горловины, шахты и кинеты позволяет реализовать фактически герметичные соединения с минимальными трудозатратами.

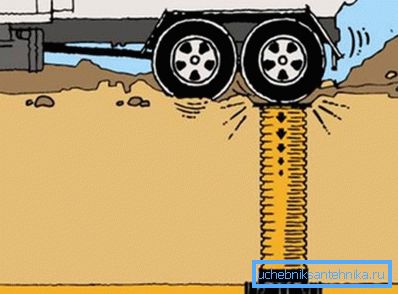

• Применение пластика в качестве основного материала, и использование гофротруб для изготовления несущих элементов разрешает создавать конструкции самой различной формы и размера.

• Довольно малая масса изделий значительно облегчает монтаж.

Технология установки

Если вы сделали выбор как раз в пользу пластика и купили колодец, габариты которого соответствуют вашим задачам, его возможно установить своими руками.

Алгоритм действий в этом случае таков:

• Для начала выкапываем котлован, глубина которого на 30 см превышает высоту колодца.

Совет! Нужно подобрать глубину так, дабы проложенные трубопроводы входили в кинету без перепада высоты. Делать это лучше еще на этапе проектировки всей системы.

• Дно котлована шепетильно сглаживаем. На выровненную поверхность насыпаем слой песка, смешанного с гравием. Толщина слоя по окончании трамбовки обязана составить до 20 см.
• Поверх песчаной подушки заливаем цементную стяжку. Толщина стяжки образовывает от 50 до 100 мм.

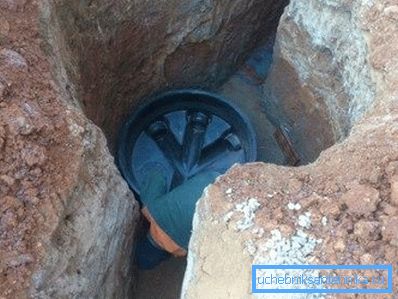

• По окончании подсыхания бетона устанавливаем дне колодца либо лоток с кинетой. К кинете присоединяем трубы, снабжая герметичность всех стыков помощью резиновых муфт.

• При необходимости делаем подрезку горловины до нужного уровня. В большинстве случаев, материал хорошо режется простой пилой.

Совет! Распил направляться проводить по средней линии выступающего ребра гофротрубы.

• Соединяем дне с вертикальной частью (телескопической трубой либо гофрированной горловиной), герметизируя стык силиконом. Сверху устанавливаем обод и крышку люка. (См. кроме этого статью Пластиковая крышка для колодца: как установить.)

Потом нам нужно засыпать зазор между самим колодцем и стенками котлована. Инструкция рекомендует проводить засыпку послойно, песчано-гравийной смесью с добавлением глины.

Вывод

Канализационные колодцы из пластика являются полноценной заменой классическим цементным конструкциям. Более того, по ряду параметров (долговечность, простота в монтаже и т.д.) они без шуток превосходят системы из железобетонных колец. Детально изучить эти изделия вы сможете, просмотрев видео в данной статье.
