Кран ду-80 на 80-миллиметровую их: варианты сравнение и

Какая запорная арматура может употребляться на 80-миллиметровом трубопроводе? Мы познакомим читателя с конструктивными выполнениями существующих кранов и попытаемся сравнить их функциональность. Сходу оговорим, что сфера нашего внимания ограничится сантехникой: скажем, битумный трехходовой кран с обогревом ДУ 80 останется вне рассмотрения.

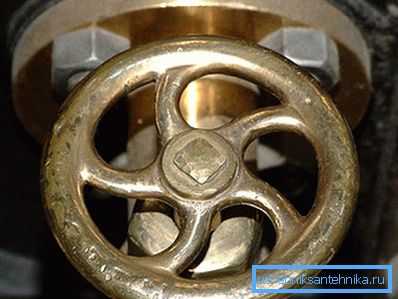

Наша задача - познакомиться с современными сантехническими кранами.

Области применения

Для начала давайте узнаем, где как раз в коммуникациях многоквартирного дома смогут употребляться трубы и запорная арматура ДУ80.

  • Ввод теплотрассы. Запорная арматура, отсекающая отвод на дом от магистралей, может размешаться не только в тепловом колодце, но и в подвале — при условии, что автострада проходит конкретно через него.

Увидьте: в этом случае краны остаются в зоне ответственности транспортирующей тепло организации, не обращая внимания на их размещении в пределах периметра дома. Раздел территорий ответственности проходит по первому трубному фланцу входных задвижек элеваторного узла.

  • Элеваторный узел. В нем 80-милиметровая арматура может употребляться на входе, между контуром отопления и элеватором и на врезках ГВС.
  • Водомерный узел в системе ХВС.
  • Наконец, посредством кранов смогут отсекаться отдельные участки розливов водоснабжения либо контуров отопления.

Варианты выполнения

Какая как раз запорная арматура используется в инженерных коммуникациях здания?

Задвижки

Наиболее распространенная чугунная клиновая задвижка — это конструкция с выдвижным штоком, расширение на конце которого удерживает несколько расклиненных между собой чугунных щечек с латунными зеркалами. Пара ответных зеркал засунута в пазы корпуса. Подача штока обеспечивается вращением штурвала с резьбовой втулкой.

Клиновая задвижка в разрезе (на кран кран с оборевом ДУ- 80)

Основное преимущество задвижки — относительно низкое гидравлическое сопротивление: щечки в открытом положении всецело убираются за пределы потока.

Недочёты:

  • Необходимость в периодической набивке сальника. Он вырабатывается кроме того при простое.
  • Образование отложений на зеркалах и, как следствие, необходимость их периодической притирки.
  • Стремительный износ клина.

Винтовой вентиль

Рукоятка либо барашек закреплены конкретно на подвижном штоке, который вкручивается в резьбу в крышке корпуса вентиля. На внутренней части штока подвижно закреплен снабженный прокладкой клапан, который перекрывает отверстие в седле.

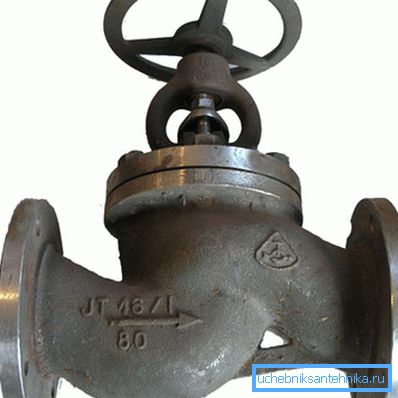

Стальной винтовой вентиль.

Единственное преимущество данной конструкции на фоне прошлой пребывает в том, что своими руками совершить ревизию винтового вентиля ДУ80 заметно несложнее, чем задвижки того же размера. Ни наваривание клина, ни трудоемкая притирка щечек не необходимы: достаточно только набить сальник и поменять прокладку.

Все другие характеристики конструкции выглядят достаточно уныло.

  • Гидравлическое сопротивление максимально среди всех видов запорной арматуры из-за маленького размера отверстия в седле и сложной формы корпуса.
  • Установка вероятна только в одном положении относительно потока воды: она обязана давить на клапан снизу. Противоток гарантирует отрыв клапана и сопровождающий его гидроудар.
  • Паронитовая прокладка при неизбежной эрозии седла требует громадных упрочнений при закрытии, а более мягкая резиновая очень недолговечна.

Пробковый кран

Притертая пробка со сквозным каналом вращается в латунном либо чугунном корпусе. Герметичность по штоку при громадных размерах крана обеспечивается, в большинстве случаев, все той же сальниковой набивкой.

Любопытно: не обращая внимания на простоту конструкции, цена пробкового крана в 1,5 — 2 раза выше, чем у задвижки того же типоразмера.

Преимущество конструкции — высокая отказоустойчивость и простое обслуживание, сводящееся только к периодической набивке сальника. Основной недочёт — очень большое упрочнение, нужное для поворота пробки.

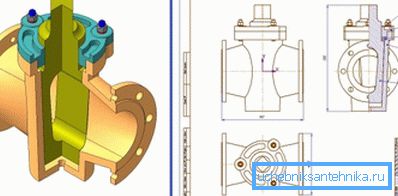

Пробковый кран: разрез и чертеж.

Шаровый кран

Шаровый кран ДУ80 устройством пара напоминает пробковый: и в этом случае вода перекрывается поворотом затвора на 90 градусов.

Различий, но, больше, чем сходства:

  • Пробка имеет форму шара со сквозным каналом, диаметром равным присоединяемому трубопроводу.
  • Уплотнение затворного шара обеспечивается парой кольцевых седел из тефлона либо фторопласта, полимеров с низким коэффициентом трения. Из этого — очень умеренное упрочнение поворота затвора.
  • Вместо сальника шаровый кран 80 мм комплектуется фторопластовым либо тефлоновым уплотнительным кольцом с регулировочной гайкой. Она разрешает прижать уплотнитель, компенсируя его износ.

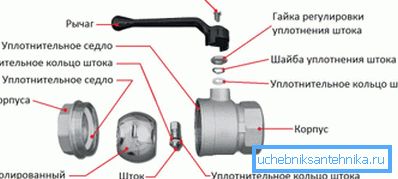

Устройство шарового крана.

К слову: подтягивать уплотнение штока приходится, в большинстве случаев, по окончании 1000 и более циклов срабатывания затвора.

Корпус вентиля может выполняться из стали и латуни, быть разборным либо цельносварным, снабжаться фланцами, патрубками под приварку либо муфтовыми трубыми резьбами. Затворный шар изготавливается из хромированной либо никелированной бронзы, реже — из нержавеющей стали.

Как пример приведем главные характеристики одного из отечественных продуктов этого типа. Примером для нас станет шаровый кран КШЦФ ДУ80 РУ25.

Параметр Значение
Материал корпуса Углеродистая сталь
Выполнение корпуса Цельносварной
Присоединение к трубопроводу Фланцы
Материал затвора Нержавеющая сталь
Уплотнение Фторопласт
Рабочее давление 25 кгс/см2
Рабочая температура 150С
Розничная цена 4129 рублей

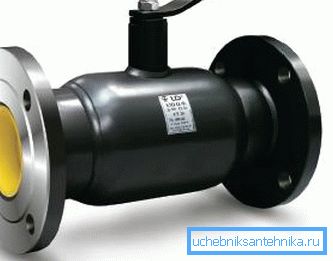

На фото - КШЦФ ДУ80.

Оценка

Создатель рискует показаться предвзятым, но все же разрешит себе дать очень лестную чёрта этому типу запорной арматуры. Посудите сами:

  • Гидравлическое сопротивление, которое формирует шаровый кран ДУ 80 — 80-миллиметровая металлическая труба превосходит. Как раз так: отложения и ржавчина на прямом участке трубы создают большее сопротивление току воды, чем полнопроходное отверстие в нержавеющем затворном шаре.
  • Обслуживание крану фактически не нужно. Про ревизии и ремонты возможно забыть.
  • Установка — в любом положении и с любым направлением тока воды.

Думается, инструкция по выбору элементов запорной арматуры достаточно очевидна. Все соперничающие решения на фоне шарового крана выглядят аутсайдерами.

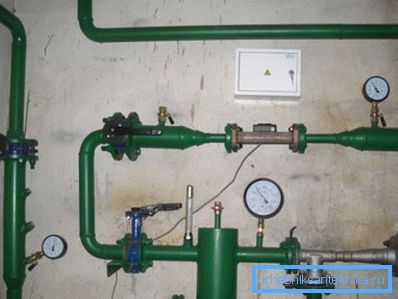

Шаровые вентиля заставили потесниться все прочие конструкции. Здесь они использованы при монтаже элеваторного узла.

Заключение

Сохраняем надежду, что наши советы окажут помощь читателю в выборе оптимального решения для собственных целей. Как в большинстве случаев, дополнительные материалы возможно изучить, просмотрев видео в данной статье. Удач!
