Кран для манометра – изюминки и назначение данного вида

Манометрический кран – ответственный элемент любой системы, в которой нужен постоянный контроль давления рабочей среды. Данный элемент отличается от простой запорной арматуры и делает пара другие функции. В данной статье мы рассмотрим основные конструктивные изюминки данной группы изделий, сферу их применения и основные требования, предъявляемые к узлам.

На фото: отличительной особенностью кранов под манометры является наличие площадки под установку измерительного прибора, она может иметь самые различные размеры и конфигурацию

Сфера применения

Подобные конструкции употребляются достаточно обширно, но значительно чаще их используют в следующих случаях:

На отопительных котлах Данный тип конструкций отличается повышенным уровнем опасности, исходя из этого контроль давления имеет первостепенное значение. Применение трехходового крана позволяет без проблем совершить работы
На коммуникационных сетях В случае если основной прибор по измерению давления ставится стационарно, то контрольный прибор, благодаря которому данные сверяются с основными показателями. Таковой вариант не только разрешает контролировать показания, но и при необходимости временно применять манометр в качестве основного
Для прочистки сифонной трубки Дабы проводить это периодически нужное мероприятие, несложнее всего установить кран, на который возможно ставить все необходимые устройства и продувать сифонную трубку
Для периодического контроля Еще один вариант применения – в случае если периодический контроль показаний не нужно, но иногда данные снимать все-таки необходимо, то кран станет самым несложным решением
Прочный и надежный кран 11б18бк – именно то, что нужно при эксплуатации в сложных условиях с повышенными температурными показателями

Конструктивные изюминки

Стоит подчернуть, что все подобные узлы, производящиеся у нас, должны соответствовать нормам ГОСТ, выбор конкретного нормативного акта зависит от модификации узла. В случае если у продавца имеется документы, подтверждающие соответствие нормам, значит, кран надежен и возможно использован фактически везде. (См. кроме этого статью Водопроводные трубы: изюминки.)

Принцип действия

Трехходовой шаровый кран под манометр имеет следующие положения:

  • В первой позиции измерительная часть манометра соединена с рабочей средой в трубопровода. Другими словами, в этом положении и производится измерение показателей, исходя из этого его возможно назвать рабочим, тут все просто: в то время, когда нужные данные взяты, нужно поменять положение на одно из нижеописанных.
  • Вторая позиция – отсоединение от рабочей среды, измерительный прибор соединен с окружающим воздухом. В этом случае показания должны составлять 0, в случае если это не верно, значит, манометр вышел из строя. В этом положении система находится подавляющую часть времени.
Лучше приобретать краны с ручкой – по ней очень просто определить, в каком положении находится узел в данный момент, что особенно важно для тех, кто снимает показания своими руками и не имеет соответствующей квалификации
  • В третьем положении измерительный узел изолирован и от рабочих коммуникаций, и от наружного воздуха, но наряду с этим система взаимодействует с внешней средой, что разрешает проводить продувку сифонных трубок в манометрах. Эта функция относится к особым, и вам применять ее в простых условиях вряд ли пригодится (тем более, что инструкция по проведению работ очень сложна).
  • Имеется у крана и четвертое положение, оно не есть рабочим и употребляется лишь только при подключении либо отключении манометра. Возможно сказать, это монтажное положение.

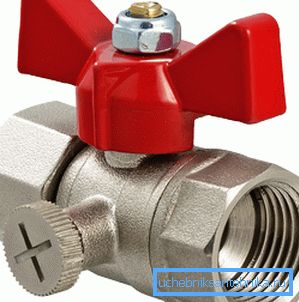

Шаровые краны являются наиболее популярными и востребованными на сегодняшний день, это обусловлено невысокой стоимостью

Совет! Дабы досконально разобраться в положениях, должен в первоначальный раз это делать эксперт, который продемонстрирует верную последовательность действий.

Критерии выбора

В случае если вам нужно купи кран под манометр самостоятельно, то стоит выполнять пара ответственных рекомендаций:

  • Нужно знать назначение применения и особенности эксплуатации: ориентировочное давление в системе, темперамент среды (газ, жидкость и т.д.), температурный диапазон эксплуатации. Все это разрешить подобрать вариант, удовлетворяющий вашим потребностям оптимальнее .
  • Кроме этого крайне важно купить качественное изделие, прочностные характеристики которого соответствуют самым высоким требованиям. В большинстве случаев корпус изготавливается из стали либо латуни, его толщина должна быть большой – это говорит о надежности узла и его устойчивости к нагрузкам. Цена есть показателем качества, не следует покупать самое бюджетное решение, поскольку значительно чаще его характеристики не весьма хороши.

Обратите внимание! Для некоторых систем требуются устройства нестандартного типа, их возможно купить в специализированных компаниях. В большинстве случаев, в таких случаях все нужные параметры определяются еще на этапе проектирования, что разрешает заблаговременно позаботиться о заказе нужных узлов.

Массивный корпус с толстыми стенками свидетельствует о высокой надежности крана
  • Еще один очень важный параметр – метод крепления, значительно чаще употребляется резьбовое соединение труб, но его параметры смогут быть различными. К примеру, с одной стороны возможно наружная резьба, а с другой – внутренняя, все это направляться заблаговременно предусмотреть, дабы не пришлось переделывать систему либо возвращаться и заменять узел. Помимо этого, помните и о параметрах резьбы – они смогут быть разными.
  • И наконец, последний серьёзный фактор – тип крана. Тут возможно выделить два основных варианта – классический шаровый, отличающийся высокой надежностью, простотой и низкой ценой, и более продвинутый кнопочный, который хоть и стоит больше, но отличается простотой эксплуатации.

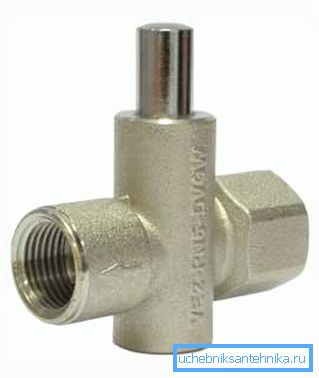

Отличием кнопочного крана является то, что манометр снимает давление из системы только при нажатии кнопки, в остальное время он отсоединен от нее

Вывод

Краны под манометр – серьёзный элемент системы, разрешающий контролировать работоспособность основных измерительных узлов. Видео в данной статье поведает кое-какие серьёзные моменты более детально.
