Кран 11с41п: устройство, характеристики, преимущества

Что представляет собой шаровый кран 11с41п? Как он устроен? Каковы его главные характеристики? Как оптимален данный вентиль на фоне других решений? Давайте попытаемся отыскать ответы.

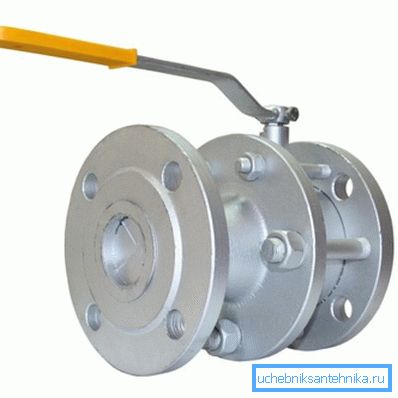

Стальной фланцевый 11с41п.

Два в одном

Начать стоит с того, что под фактически однообразными заглавиями производится два значительно различающихся между собой изделия.

  1. Давший наименование данной статье 11с41п — металлический фланцевый вентиль.
  2. Шаровый кран 11б41п — латунный вентиль с установкой на трубные резьбы.

Фланцевый металлический

Изделие с стальным корпусом и фланцами производится для трубопроводов громадных диаметров (ДУ 50 и выше). Фланцевое соединение разрешает выполнить демонтаж и монтаж изделия в минимальные сроки.

Помимо этого: монтаж на фланцах вероятен на прямом участке трубопровода, длиной только ненамного превышающем элемент запорной арматуры. Для сравнения — муфтовое соединение труб с возможностью демонтажа требует установки сгона, что увеличивает минимальный установочный размер более чем вдвое.

Приведем характеристики шарового крана 11с41п в металлическом корпусе с фланцами, забранные с сайта одного из производителей.

Параметр Значение
Размеры присоединяемого трубопровода ДУ50 — ДУ300
Рабочие среды Техническая и питьевая вода, пар, химически неагрессивные теплоносители, газ, продукты и нефть ее переработки
Рабочая температура -30 — +200 градусов по Цельсию
Рабочее давление 16 атмосфер
Материал корпуса Сталь 20
Материал запорного шара Нержавеющая сталь 20х13
Материал уплотнительных седел запорного шара Фторопласт Ф4К20
Материал уплотнительных колец штока Резина ИРП-1287
Покрытие рукоятки Поливинилхлорид

О фланцевом металлическом 11с41п полезно знать еще пара вещей.

  • Изделия громадных размеров (в большинстве случаев, ДУ150 и выше) комплектуются редуктором, уменьшающим открытия и усилие закрытия.

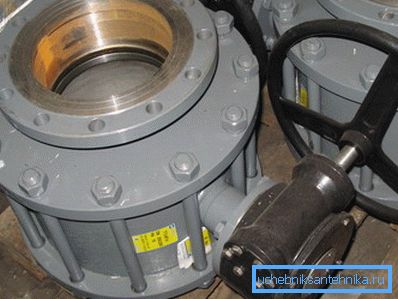

На фото - версия вентиля с редуктором.
  • Установочная протяженность изделия равна установочной длине металлической задвижки 30с41нж, что разрешает выполнить замену без адаптации трубопровода.
  • Производитель оценивает длительность работы вентиля в 10 лет либо 2500 циклов закрытия — открытия.
  • Оптовая цена изделия с редуктором при размере 300 мм достигает без малого 100000 рублей, масса — 288 килограммов.
  • Корпус вентиля — разборный. Его половинки стягиваются шпильками с гайками и гроверами.

Муфтовый латунный

Шаровый муфтовый кран 11б41п покажется нам куда более привычным: это обычный представитель семейства современных шаровых латунных вентилей, каковые массово употребляются при прокладке и ремонте инженерных коммуникаций.

Параметр Значение
Размеры присоединяемого трубопровода ДУ15 — ДУ100
Рабочая среда Вода, пар, газ
Масса вентиля 0,14 — 6,5 кг в зависимости от размера
Варианты выполнения корпуса Муфта-муфта, муфта-штуцер
Варианты выполнения рукоятки Рычаг, бабочка
Материал корпуса Горячепрессованная латунь Лц400Сд
Материал запорного шара Латунь с гальваническим покрытием хромом
Материал седел запорного шара Фторопласт Ф4
Большое рабочее давление 16 атмосфер
Большая рабочая температура +150С
Муфтовый латунный 11б41п.

Как и при прошлого описания, стоит сделать пара примечаний.

  • В магазинах возможно массово встретить муфтовые 11б41п размером до ДУ50 включительно. Громадные размеры используются очень редко из-за затрудненности монтажа герметичных резьбовых соединений больших диаметров.
  • Желтая маркировка ручки свидетельствует, что вентиль рекомендован для газа. Красная — для отопления, тёплой и холодной воды.
  • Для газа рабочая температура ограничена значением в +50 С. Инструкция производителя связана не столько с настоящей опасностью утечки газа при более больших температурах, сколько с возможностью взрыва газо-воздушной смеси при ее нагреве.

Устройство

Не обращая внимания на отличие во внешнем виде и используемых при производстве материалах, в обе версии вентиля выполнены по одной и той же схеме. Затвор осуществляется поворотом рукоятки, передающимся штоком на шар со сквозным отверстием в нем. Герметичность обеспечивается кольцевыми седлами из фторопласта — полимера с низким коэффициентом трения.

Устройство шарового крана.

Преимущества

Чем шаровые вентиля выгодно отличаются от главных соперников — винтовых и пробковых вентилей?

  • В отличие от винтовой запорной арматуры, шаровая имеет значительно меньшее гидравлическое сопротивление.

Полезно: слово «полнопроходной&направляться;#187; в описании вентиля свидетельствует, что его мельчайший внутренний диаметр равен внутреннему диаметру присоединяемого трубопровода.

Гидравлическое сопротивление полнопроходного крана почти не отличается от сопротивления присоединенной к нему трубы.
  • Шаровые вентиля фактически не нуждаются в обслуживании. Для сравнения: и винтовые, и пробковые сальниковые краны требуют периодической набивки сальника; винтовым дополнительно требуется замена изношенной прокладки.
  • Пробковый вентиль требует для трансформации положения пробки большого упрочнения: при повороте железная пробка трется о металл корпуса. При шарового крана в роли седла, как уже говорилось, выступает пластик с низким коэффициентом трения.
  • Винтовой вентиль обязан устанавливаться строго по стрелке на корпусе. Противоток может всецело оторвать клапан. Кроме того: отрыв клапана будет сопровождаться гидроударом, который в полной мере способен нарушить резьбовые и фитинговые трубные соединения инженерной системы.

Шаровый (как, но, и пробковый) вентиля при монтаже своими руками возможно ставить в любом положении.

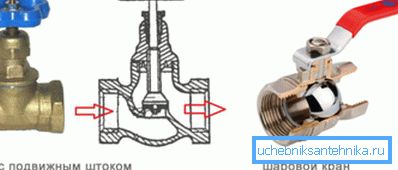

На клапан винтового вентиля вода может давить только снизу. На затворный шар шарового крана - с любой стороны.
  • Наконец, корпус винтового вентиля собирает все загрязнения, путешествующие по системам ХВС, ГВС и отопления. Под седлом клапана вентиля, эксплуатировавшегося хотя бы десятилетие, неизменно возможно найти залежи ила, окалины и песка. Неспешно они уменьшают проходимость трубопровода до нулевой.

Шаровый кран просто не имеет карманов, каковые имели возможность бы накапливать шлак.

Заключение

Сохраняем надежду, что читатель не сочтет многословные восхваления в адрес обсуждаемого нами решения рекламой: создатель только поделился свои опытом общения с различными типами запорной арматуры. Дополнительную данные о том, как может употребляться кран 11с41п, предложит видео в данной статье. Удач!
