Кран 11б27п1: устройство, характеристики, варианты

Как устроен латунный шаровый кран 11б27п1?Для каких рабочих сред, давлений и температур он рекомендован? Какие конкретно конструктивные выполнения этого изделия возможно встретить в продаже? Наконец, как производитель рекомендует устанавливать и применять это изделие? Позволяйте разбираться.

Описание

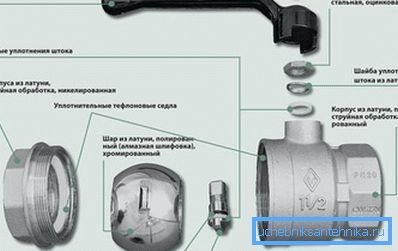

Устройство

Шаровый кран 11б27п устроен в полной мере традиционно для этого типа запорной арматуры:

• Функцию затвора делает шар со сквозным каналом в нем.
• Вращение передается с рукоятки на шар проходящим через разборный корпус штоком.
• Герметизация штока и затворного шара выполнена полимерными уплотнительными кольцами.

Уточним: полимерный уплотнитель штока - не единственное решение для шаровых вентилей. Наровне с ним часто употребляются резиновые кольца - увы, куда менее износостойкие.

Из каких материалов произведено изделие? В зависимости от производителя тут вероятны маленькие вариации марок сплавов. Исходя из этого приведенные нами характеристики крана 11б27п будут наиболее распространенным, но не единственным вариантом.

Любопытно: цвет рукоятки показывает на область применения изделия. Красным обозначаются вентиля, предназначенные для холодной и тёплой воды. Желтым цветом маркируется газовый кран 11б27п.

Характеристики

Главные характеристики шарового крана 11б27п1 в полной мере обыкновенны:

• Рабочее давление образовывает 16 атмосфер. Фактически, оно указывается в маркировке изделия: надпись вида "ДУ25 РУ16" показывает, что перед нами вентиль номинальным диаметром 25 мм и с рабочим давлением 16 кгс/см2.
• Диапазон рабочих температур - от -30 (при транспортировке газа) до +150 С.

Цена вентиля ДУ15 РУ16 образовывает 96 рублей; при повышении номинального размера она, понятное дело, возрастает. Растут и массогабаритные показатели:

Полный список рабочих сред, с которыми может работать вентиль, производителями не приводится.Они ограничиваются лаконичным "все неагрессивные к материалам изделия жидкие и газообразные вещества".

Варианты выполнения

Перечень вариаций также не поражает длиной.

Бессчётные дилеры смогут предложить привередливому клиенту:

1. Два варианта рукоятки - бабочка и рычаг. Первый эргономичен тем, что требует меньшего упрочнения для трансформации положения затвора; второй пользуется спросом там, где нужна компактность.

1. Пара способов присоединения - наружная резьба, внутренняя резьба, американка и их всевозможные сочетания.

Советы по обслуживанию и монтажу

• Перед установкой вентиля направляться изучить его на предмет трещин, деформаций и проверить работоспособность поворотом рукоятки. Она обязана поворачиваться плавно, без заеданий и с умеренным упрочнением.
• Кран монтируется в всецело открытом положении. Инструкция призвана не допустить попадание мусора между сёдлами и корпусом.

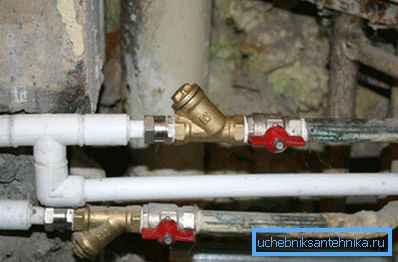

• В качестве подмотки рекомендуется применять ленту ФУМ либо сантехнический лен.

Комментарий автора: лента ФУМ позволяет течь при минимальном обратном ходе резьбы, исходя из этого лучше заменить ее полимерной нитью. Лен нужно пропитать краской, олифой либо силиконовым герметиком для труб: тогда он не будет гнить при взаимодействии с водой.

• Вентиль с внутренней резьбой наворачивается на присоединяемый патрубок на 3-4 оборота до эргономичного положения рукоятки. Доворачивание с громадным упрочнением недопустимо: лучше демонтировать вентиль, подмотать резьбу заново и повторно навернуть корпус на патрубок.
• В качестве инструмента для монтажа вентиля своими руками производители настоятельно советуют применять рожковый ключ. Попытка затянуть его газовым ключом - верный путь к трещинам корпуса: губки сжимают относительно узкую бронзу с страшным для нее упрочнением.

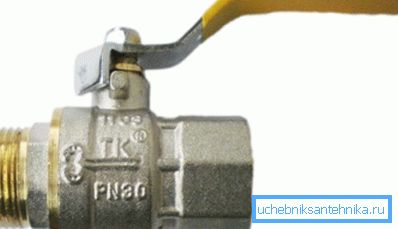

• Обслуживание сводится к подтяжке гайки сальницы по мере выработки уплотнителя. В большинстве случаев, необходимость в этом появляется по окончании 1000 и более циклов; полный ресурс изделия оценивается в 4 - 10 тысяч циклов. В бытовых условиях это значение можно считать синонимом слова "вечность".

Оценка

Чёрта, приводимые производителями и дилерами, безлики и не дают ответа на основной вопрос: стоит ли брать это изделие?

Да. Конкретно.

Перед нами только добротный представитель современной запорной арматуры.

1. Все 11б27п - полнопроходные. Отверстие в затворе соответствует диаметру присоединяемой трубы, что свидетельствует минимальное гидравлическое сопротивление. Практически, вентиль вызывает не большее падение напора, чем участок полимерной трубы той же длины.
2. Вентиля монтируются с любым направление тока рабочей среды. Этим они выгодно отличаются от любого винтового вентиля, которому при противотоке неизменно угрожает отрыв клапана.
3. Про вечный кошмар сантехника - необходимость периодической ревизии и обслуживания вентилей - возможно наконец-то всецело забыть. Нет, ревизия так же, как и прежде желательна; но сейчас она сводится к периодическому (раз в 1-2 года) повороту рукоятки вентиля.

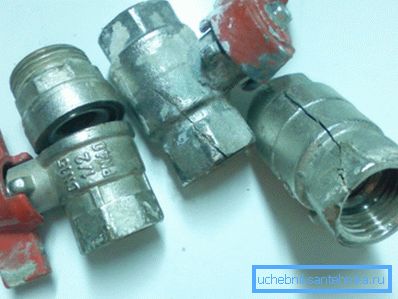

4. Наконец, производство по отечественным стандартам и ТУ свидетельствует, что клиент не нарвется на очередное чудо с силуминовым корпусом, крошащимся при первом контакте с ключом. Фактически, желтый цвет бронзы без хромового покрытия не оставляет места для сомнений.

Заключение

Сохраняем надежду, что наши советы окажут помощь читателю в выборе материалов для собственных проектов. Дополнительную тематическую данные, как в большинстве случаев, предложит видео в данной статье. Удач!
