Конструкционные крана: особенности и чертёж разновидности

В данной статье мы рассмотрим чертеж гидравлического крана, и поведаем о том, что собой воображает везде распространённая запорная арматура, применяемая при устройстве разных трубопроводов.

Помимо этого, мы определимся с тем, как выполняется обозначение крана на чертеже, дабы эти знаки были понятны сантехникам, занятым при оснащении строительного объекта сантехническим оборудованием.

На фото шаровой кран с интегрированным фильтром

Но для начала поведаем об главных разновидностях, применяемых кранов и об их конструкционных изюминках.

Главные разновидности

Обозначение шарового крана на чертеже с указанием направления потока

На данный момент при оснащении жилых домов запорной арматурой используются следующие модификации трубопроводных кранов:

  • модификации с одним вентилем, рассчитанные на подачу лишь холодной либо лишь горячей воды;
  • смесители с двумя вентилями;
  • однорычажные шаровые смесители;
  • модификации, оснащённые термостатом;
  • бесконтактные краны.

Рассмотрим перечисленные категории устройств более детально.

Одновентильные краны

Сборочный чертеж шарового крана с одним вентилем

Конструкция одновентильного крана предполагает наличие одного маховика. Исходя из этого применение прибора не исключают вероятность контроля напора потока, но не температуры.

Громаднейшее использование такие устройства нашли при обустройстве дачных санузлов и кухонь где не предусмотрена возможность подачи тёплой воды. Этот тип запорной арматуры складывается из железного (нержавеющая сталь, латунь, медь, силумин и т.д.) корпуса, в котором заключена кран букса с резиновой прокладкой либо с керамическим затвором.

К корпусу при помощи резьбового крепления присоединяется излив. Но, имеется модели, в которых корпус и излив являются единое целое. Сердцевина запорного механизма вкручивается в корпус и фиксируется в нем с применением трубной резьбы и уплотнительных резиновых колец.

Пример того насколько сборочный чертеж пневматического крана отличается от схемы обычного смесителя

В соответствии с типом запорного механизма одновентильные краны подразделяются на следующие модификации:

  • Полуоборотные краны, складывающиеся из двух совмещенных керамических пластин. В ходе эксплуатации вращается шток и поворачивает верхнюю пластину, которая прокручивается довольно неподвижной нижней пластины. В то время, когда пластины совмещены, подача воды приостановлена, а в то время, когда между пластинами открыт зазор, вода вольно проходит.
  • Модификация червячного типа работает за счёт вращательно-поступательного перемещения. Один из концов кран-буксы оснащён прокладкой, изготовленной из плотной резины. В то время, когда шток вращается, резиновая прокладка прижимается к «седлу» и перекрывает подачу воды. И напротив, в то время, когда прокладка за счет вращения штока против часовой стрелки поднимается, подача воды возобновляется.

Смесители двухвентильного типа

Устройство традиционного смесителя в разрезе

Смесители с двумя раздельно расположенными маховиками — это устройства, каковые разрешают в один момент регулировать напор и температуру подачи воды. К прибору осуществляется подача холодной и горячей воды. Исходя из этого такое сантехническое оборудование есть хорошим вариантом, как для ванных , так и для кухонь.

Конструкция двухвентильного смесителя включает следующие элементы:

  • два отдельных вентиля, любой из которых вращает шток отдельного картриджа;
  • картриджи для контроля подачи тёплой и холодной воды;
  • излив для вывода воды;
  • аэратор, расположенный на изливе, предназначенный для неотёсанной отчистки потока и для препятствования образованию брызг;
  • переключатель (гусак) изменяющий направление потока от излива к лейке.

Принципиально важно: Выбирая смеситель двухвентильного типа, убедитесь в том, что его корпус изготовлен из нержавеющей стали либо латуни. Модификации, изготовленные из тёмного металла либо силумина, не обращая внимания на то, что их цена мала, быстро выходят из строя.

Однорычажные шаровые смесители

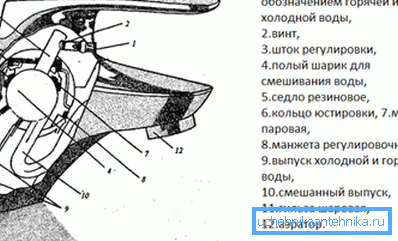

Чертеж шарового крана в разрезе с подробным перечислением конструкционных элементов

На рынке представлен большой ассортимент шаровых кранов, но на данный момент мы говорим о однорычажный модификации, предназначенной для бытового применения.

Сантехническое оборудование с запорным элементом шарового типа складывается из следующих подробностей:

  • корпус с крепежными элементами для подсоединения шлангов и монтажной пластины;
  • рычаг для управления подачей воды;
  • шаровой картридж;
  • уплотнительные прокладки;
  • отдельный излив либо излив, объединенный с корпусом;
  • аэратор.

Характерным отличием таких смесителей от других запорных устройств есть наличие шарового картриджа в виде полого шара с тремя отверстиями.

Для работы для того чтобы картриджа используется особое резиновое седло. Шаровой картридж с рычагом фиксируется в корпусе при помощи стопорного и манжеты кольца.

Функционирование прибора осуществляется при помощи поднятия вверх рычага. По окончании того как рычаг поднят, осуществляется подача либо смешение воды.

Принципиально важно: Беря шаровой смеситель, убедитесь в том, что металл корпуса в толщину имеет не меньше 0,2 см. Очевидно, материалом для изготовления корпуса должна быть нержавейка либо латунь. Помимо этого, перед приобретением необходимо попытаться плавность хода рычага, в случае если движение порывистый, от приобретения для того чтобы устройства необходимо отказаться.

Устройство смесителей с термостатом

Схема стандартного смесителя с термостатом с указанием типоразмеров

Инструкция применения для того чтобы крана характеризуется удобством и простотой. Дело в том, что достаточно единожды настроить температуру воды и потом возможно только подстраивать напор потока.

Такая функция обеспечивается наличием термостата — особого устройства, которое реагирует на температурные трансформации и поддерживает эти показатели на едином уровне. За исключением термостата, устройство таких устройств мало чем отличается от комплектации простых смесителей. (См. кроме этого статью Как установить смеситель на раковину: изюминки.)

Краны с термостатом складываются из следующих элементов:

  • металлической либо латунный корпус;
  • маховики либо регулировочная рукоять;
  • керамический картридж;
  • дополнительное оборудование для душевых моделей.

Принципиально важно: Устройства, снабжённые термостатом, это высокотехнологичное оборудование, а потому при продаже на них обязана распространяться гарантия продавца либо завода производителя.

Вывод

Сейчас, в то время, когда вы понимаете, что собой воображает сборочный чертеж сантехнического оборудования, вы имеете возможность выяснить, из каких подробностей собран какие детали и кран смогут быть важны за те либо иные неполадки. Так, наличие схемы оборудования разрешает произвести его ремонт и обслуживание своими руками.

Остались вопросы, требующие исчерпывающих пояснений? Больше нужной информации возможно отыскать, взглянув видео в данной статье.
