Колонковые, шламовые и обсадные трубы для скважин

Учитывая большие нагрузки, каковые вероятны при добыче и подаче артезианской воды, и саму технологию бурения, в большинстве случаев, применяют стальные обсадные трубы для скважин в качестве ствола для столба воды.  Не считая них употребляются ещё колонковые и шламовые секции, но целый данный материал всё равняется помогает одной цели. Ниже мы поболтаем об этом подробнее, и, в качестве дополнения посмотрим тематическое видео в данной статье.

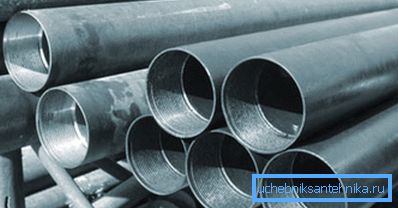

Стальные трубы обсадные для скважины на воду

Трубы

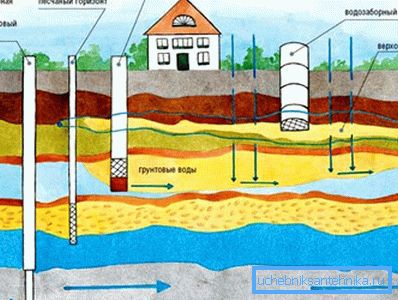

Разные виды добычи воды

Примечание. направляться учитывать, что не каждая проходка есть артезианской, а только та, которая достигает водоносного горизонта на известняке, а все остальные, менее глубокие, делаются "на песок". Вследствие этого изменяется протяженность и диаметр обсадных труб для скважин, поскольку на различной глубине  и нагрузки различные.

Классификация

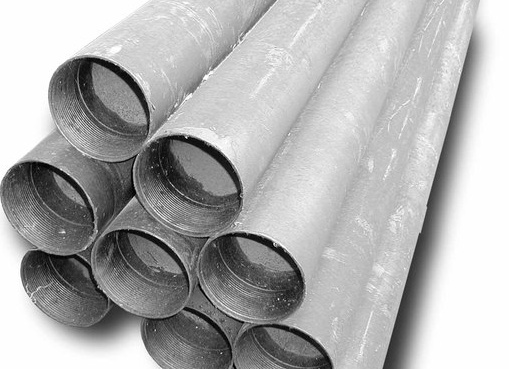

Металлическая обсадная труба для скважины с ниппелем
  • В первую очередь, давайте разберёмся, что такое обсадная труба для скважины, дабы яснее представить себе назначение других типов, каковые употребляются при бурении. Итак, обсадка помогает для фиксации осыпающихся стенок самой проходки и для изоляции водяного ствола, который образуется при бурении. Для фиксации между собой употребляется три вида стыковки - ниппельное, безниппельное и муфтовое соединение (в то время, когда составные части вкручиваются приятель в приятеля).
  • Колонковая и обсадочная труба для скважины по внешнему виду, да и техническим параметрам фактически не отличаются друг от друга, но имеют различное назначение при обустройстве источника. Колонковая помогает для отбора и транспортировки керна керноприёмником, а само бурение в таких случаях называется колонковым. Преимущество в этом случае пребывает в том, что проходка осуществляется с минимальным разрушением породы на стенах, что облегчает её предстоящее обустройство и эксплуатацию.

Примечание. Исходя из изложенного, определение "колонковая" на протяжении прохождения слоёв керноподъёмником. А вот определение "обсадная" относится к такому же элементу, но уже в ходе её эксплуатации.

Шламовая труба
  • Такое обустройство, как на фото вверху, представляет собой патрубок, который глушится сверху, но имеет боковые отверстия. Предназначается для защиты насоса от попадания в него шлама (больших и небольших жёстких частиц с грунта).

Технически характеристики

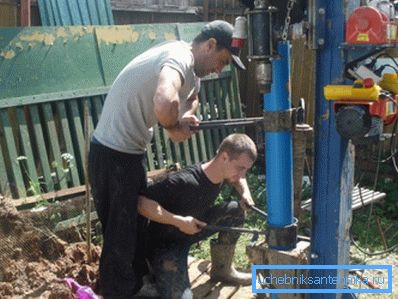

Обсадная труба для скважины своими руками. Монтажные работы

В соответствии с ГОСТ 6238-77 (УДК 622.245.1:006.354) железная обсадная труба для скважины может употребляться по большей части для колонкового бурения и на её окончаниях нарезается внутренняя трапециевидная резьба со стандартным шагом 4 мм. Как мы уже упоминали, их протяженность весьма отличается и может составлять от 1,5 до 6м, но это кроме этого зависит от её сечения. Стыковка происходит при помощи ниппеля, который представляет собой патрубок с аналогичной наружной резьбой с двух сторон (читайте кроме этого статью &не сильный;#171;Бизнес замысел: бурение скважин на коммерческой базе").

В тех обстановках, в то время, когда нужна обсадка проходки малого сечения используются безниппельные железные трубы, на одном конце которых нарезана внутренняя, а на другом - наружная резьба всё с тем же стандартным шагом 4 мм.

Учитывая маленькую прочность стен материала, их применяют по большей части для обсадки скважин "на песок", другими словами, там, где вероятна проходка на минимальную глубину. Такое устройство обходится пара дешевле за счёт экономии комплектующих частей, поскольку тут сборка обходится без ниппеля.

Примечание. Колонковые обсадные элементы с ниппельным и безниппельным резьбовым соединением изготавливаются стали, где группа прочности имеет маркировку М, К и Д, как того и требует инструкция от ГОСТ 6238-77.

а) безниппельное соединение; б) ниппельное соединение; в) муфтовое соединение

Для газодобычи и бурения на воду при вращательном и ударно-механическом бурении используется еще одна, третья разновидность, это стальная обсадная труба для скважины с муфтовым соединением. В соответствии с ГОСТ 632-80 (ОКП 13-2100) для производства используется сталь с группой прочности С, Д, К, Е, Л, М и Р. На концах имеется наружная правая конусная резьба, лишь тут ход уже образовывает 3,175 мм.

Конусность резьбы, где диаметр обсадной трубы для скважины образовывает от 114 до 168 мм, другими словами, малое сечение, образовывает 1/32, а там, где диаметр больше ранееуказанного, конусность уже образовывает 1/16 - вдвое меньше.

Соединительные муфты имеют аналогичную резьбу, но уже внутреннюю, с цинковым покрытием для предохранения от коррозии. Протяженность составляющих элементов с таким соединением варьируется от 9,5 до 13м, где наружная резьба для безопасности покрывается краской.

Для обсадки проходов с громадным диаметром в соответствии с ГОСТ 10706-76 (СТ СЭВ 489-27) применяют сталь сечением от 426 до 1420 мм. Сборка (соединение) колонны осуществляется при помощи сварки.

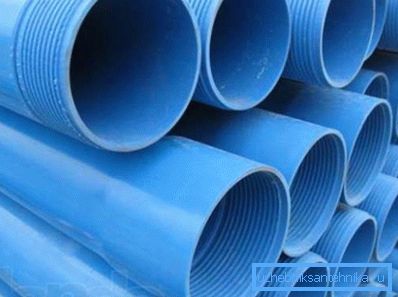

Пластик на воду

Помимо этого, для крепления стен при проходке употребляется пластик (полиэтилен, поливинилхлорид, полипропилен), и стеклопластик. Особенной популярностью такие материалы пользуются на влагонасыщенных грунтах, другими словами, в агрессивной для стали среде. В былое время, (а кое-какие это делают и по сей день), употреблялся асбоцемент, но таковой состав вреден для здоровья, и его лучше не использовать.

Крайне редко употребляется двойная обсадка - сверху - металл, а в средине - пластик, но цена для того чтобы проекта высока и из-за большой стоимости его применяют очень редко.

Заключение

Обсадные трубы различных геометрических параметров (протяженность и ширина) вы легко сможете купить в строительных магазинах, и у бурильщиков. Но помните о том, что без лицензии вы имеете возможность проходить на глубину не превышающую 80м (см.кроме этого статью "Скважина на даче собственного изготовления").
