Как сделать кессон для скважины – практическое руководство и

По окончании разработки источника воды его направляться верно оборудовать. Основная задача для регионов с континентальным климатом – это защита скважины от зимних морозов и весенних паводков, исходя из этого мы решили поведать, как сделать кессон для скважины, поскольку он решает эту задачу на «превосходно».

На фото верхняя часть кессона из ЖБИ.

Кессон

Назначение

Размеры кессона для скважины позволяют поместить в нем насосное оборудование.

Первое и наиболее ответственное назначение кессона – это защита внутреннего пространства от грунтовых и паводковых вод, и от осадков . Второе назначение – защита оголовка от промерзания в зимний период.

Все мы знаем из курса физики, что вода мёрзнет при нуле градусов по Цельсию, и по окончании замерзания течь по трубам не имеет возможности. Более того, при кристаллизации вода расширяется и разрывает любую емкость, в которой находится, исходя из этого неутепленная скважина возможно уничтожена морозом.

Замерзающая вода легко разрывает трубы.

Для оборудования и защиты конструкции от действия низких температур направляться утеплить ту ее часть, которая находится выше уровня промерзания грунта. С данной ролью превосходно справляется маленькое помещение, оборудованное около устья скважины и утепленное хорошим теплоизоляционным материалом.

Монтаж кессона для скважины обязательно включает утепление.

Не считая мороза существует и другая опасность: проникновение осадочной, паводковой либо грунтовой воды в водоносный горизонт. Значительно чаще это происходит благодаря неплотного тампонирования затрубного пространства скважины, либо же его отсутствия, поскольку вода легко попадает в зазор между стенкой ствола и обсадной трубой шахты. Потом она стекает по внешней стороне обсадной трубы вниз, заражая водоносный пласт верховой грязью.

Тут опять-таки может оказать помощь строительство помещения около и над оголовком скважины, которое сможет сдержать давление дождей и паводка, и не допустить затопления устья объекта.

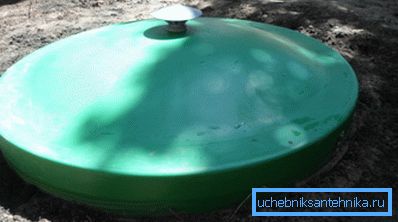

Герметичная крышка и камера кессона не дают воде проникать к устью источника.

Обратите внимание! Сделать кессонное сооружение в полной мере возможно своими руками, поскольку оно не требует через чур большой ответственности и аккуратности, и не имеет сложной конструкции, исходя из этого при допущенных неточностей ничего ужасного не случится.

разновидности и Конструкция

Сделать кессонное помещение можно из различных материалов.

Конструкция кессонного сооружения не регламентирована и может иметь фактически любую форму. Размеры помещения выбирают такими, дабы в него влезло оборудование кессона для скважины, и смог поместиться хотя бы один человек для обслуживания и ремонта объекта.

При большом уровне грунтовых вод стенки кессонного сооружения должны бить дополнительно гидроизолированы для защиты от напорной воды, а все стыки должны быть шепетильно герметизированы и уплотнены. В случае если уровень воды в земле не высок, достаточно обезопасисть конструкцию от капиллярной жидкости и сделать плотную крышу с герметичным люком.

Для защиты от воды лучше использовать пластиковое изделие.

Обратите внимание! В большинстве случаев, сооружение опускают ниже уровня промерзания грунта на 50 – 200 см, дабы обеспечить запас на случай аварийно-низких морозов. Кроме этого чуть ниже высоты промерзания будут размешаться водопроводные трубы, а их подключение эргономичнее создавать на некоторой высоте над полом.

Никаких дополнительных требований к конструкции кессона не выдвигается, исходя из этого сделать его возможно из самых различных материалов с применением разных разработок строительства.

Различают такие главные разновидности:

  1. Кессон для скважины из металла. Железные кессоны для скважин делают методом сваривания электродуговой сваркой цилиндрического либо прямоугольного помещения около оголовка обсадной трубы. Наиболее применимы цилиндрические конструкции, сделанные из металлической трубы листов стали и большого диаметра для создания дна и крыши: они долговечны, прочны, надежны, но опасаются коррозии и не хорошо сохраняют тепло;
  2. Кирпичное помещение. Хороший, надежный и теплый вариант, но цена на его укладку и кирпич делает данный метод не самым популярным среди обладателей скважин;
  3. Кессон для скважины из цементных колец. Одно из наиболее надежных и прочных сооружений, но, наличие стыков между кольцами пара снижает герметичность конструкции, а вес цементных колец требует наличия подъемной техники и взвинчивает транспортировки и стоимость погрузки ЖБИ;
  4. Монолитное цементное сооружение. Наиболее приемлемая разновидность по соотношению цена/надежность, поскольку не имеет стыков и связана арматурным каркасом, а изготовление не требует работы экспертов либо приобретения готовых изделий;
  5. Пластиковая емкость. Наиболее подходящий вариант для территорий с высокими грунтовыми водами, поскольку всецело герметичен и не подвержен коррозии. Недочёт – хорошая теплопроводность и невысокая прочность.
Металлический кессон для скважины легко сделать из стальных труб.

Изготовление монолитного кессона

Основой любого монолитного сооружения является арматурный каркас.

Если вы готовы поработать самостоятельно, вам окажет помощь наша инструкция по сборке цементного кессона:

  1. Прежде всего выкапываем яму по размерам будущей конструкции и застилаем ее строительным полиэтиленом. В случае если в планируется размещение оборудования, то минимальные размеры – 1.5х1.5х2.4 м. Глубину делаем с учетом подсыпки из гравия высотой 20 см, уровень пола должен быть ниже уровня промерзания на два метра;
Выкапываем котлован для кессона.
  1. Уплотняем подсыпку и начинаем строить арматурный каркас для стенку. Используем прутья диаметром 12 мм, ширина сетки – 30х30 см, расстояние до стенок ямы – не меньше 70 мм. Прутья вяжем металлической проволокой либо свариваем;
Сооружаем арматурный каркас.
  1. Из листов фанеры и старых досок строим опалубку на расстоянии 50 мм от арматурного каркаса стен. Щиты обтягиваем полиэтиленовой пленкой изнутри и сбиваем в форме куба без крыши и дна, в местах входа коммуникаций вставляем гильзы из пластика либо металла. Лучше сделать всю опалубку сходу, дабы залить конструкцию за один заход;
Строим опалубку для стен.
  1. Заливаем в опалубку бетон марки М400 либо выше, лучше добавить гидрофобные присадки. Для уплотнения используем вибрационный инструмент, верхнюю кромку стен сглаживаем по уровню (несложнее сделать на этапе строительства опалубки);
Формируем монолитные стены.
  1. Ожидаем отвердения бетона, после этого демонтируем опалубку и приступаем к постройке крыши. Для этого на уровне верхней кромки стен нашего сооружения делаем настил из прочных досок (толщина – 50 мм), который опираем на брусья сечением 150х150 мм либо металлические трубы. Настил застилаем двойным слоем полиэтилена и оставляем как внешнюю опалубку стенки ямы, в центре крыши вставляем короб для люка;
Делаем настил и опалубку для плиты перекрытия.
  1. Укладываем арматурную сетку, которую связываем с каркасом стен, и заливаем плиту. Вставляем гильзы для поливочного крана и вывода вентиляции. По окончании застывания бетона демонтируем опалубку, настил и короб из досок, а отверстие для люка обкладываем кирпичом на высоту 3-х последовательностей;

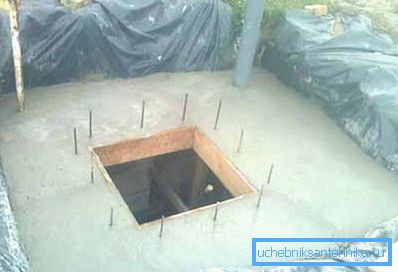

Заливаем плиту перекрытия.
  1. Надземную часть строения шепетильно гидроизолируем мастикой либо проникающим составом, а около цементной коробки делаем маленькую утепленную отмостку. Но мы рекомендуем углубить крышу под землю, а стенки и потолок утеплить изнутри пятисантиметровым слоем пенополистирола. Потом устанавливаем герметичный люк и трубу для вентиляции, которую накрываем крышкой;

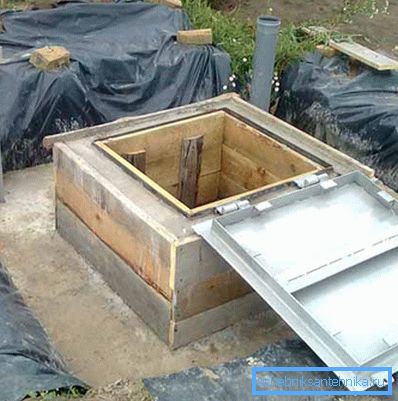

Устанавливаем люк и выводим трубы.
  1. Места входа труб уплотняем монтажной пеной и раствором.
Герметизируем стыки труб со стенами.

Обратите внимание! В конце строительства, в то время, когда бетон всецело соберёт прочность, крышу сооружения скважины направляться покрыть хорошим слоем битума и накрыть полиэтиленом со стенку. После этого возможно кессон прикопать слоем глины.

Вывод

Если вы желаете выстроить надежную и долговечную систему водоснабжения в условиях русского климата, вам не обойтись без кессона. Следуя нашему управлению, вы сможете выстроить один из самых надежных его видов – монолитный кессон. Для тех, кого интересуют подробности, прилагается видео в данной статье.
