Инструмент для бурения скважин – разновидности и особенности

Если вы решили пробить собственную скважину, то для этих целей вам пригодится определенное оборудование и инструменты. Конечно же, наиболее несложный метод – нанять опытных бурильщиков, каковые владеют всем нужным. Но возможно совладать с задачей и самостоятельно.

В данной статье, проиллюстрированной фото, обращение отправится об инструментах, каковые направляться применять, если вы своими руками станете бурить скважину.

Основные приспособления для бурения

Напомним, что кое-какие инструменты возможно сделать и самостоятельно, в случае если их цена в магазине вас не устраивает. Подробная инструкция, как сделать некоторое оборудование, и как его применять, доступна на нашем сайте.

Сейчас частенько употребляются буровые станки для бурения скважин, но их применение оправдано лишь в том случае, если вам необходимо пробиться на громадную глубину.

Среди другого инструментов необходимо подчеркнуть шарошки для бурения скважин, каковые не только пробиваются на определенную глубину, но и параллельно реализовывают промывку скважины. Таковой тип инструмента рекомендуется использовать на каменистых грунтах.

Расширители для бурения скважин употребляются в том случае, если необходимо сделать не только глубочайший, но и большой по диаметру ствол под трубу.

Сейчас же давайте рассмотрим отдельные части оборудования и инструменты, востребованные при бурении скважин.

Буровая ложка

Таковой инструмент используется при работе на определенных грунтах:

• глинистых;
• песчаных мокрых;
• суглинистых;
• песках, в состав которых входит галька, гравий.

Особенность ложки содержится в том, что ей свойственны два типа движения:

• поступательное;
• вращательное.

Буровая ложка представляет собой особенный цилиндр, складывающийся из следующих частей:

• головка с резьбой;
• диаметр резьбы соответствует диаметру штанги, на которую она накручивается;
• режущая кромка;
• корпус – с продольным разрезом;
• один край изогнут вовнутрь;
• второй заточен и делает функции лезвия.

Грунт при бурении попадает вовнутрь цилиндра и накапливается там до извлечения его из ствола.

Совет. Ложки имеют разный диаметр и подбираются в зависимости от того, какой как раз диаметр трубы вы планируете установить – 70, 140 либо 198 миллиметров. Выбирая ту либо иную ложку, не забывайте, что диаметр должен быть на 10 миллиметров меньше диаметра обсадной трубы.

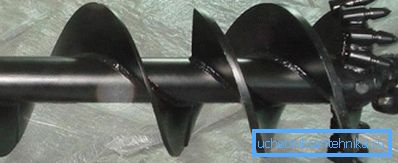

Спиральный бур и змеевики

Данный тип оборудования употребляется в том случае, если нужно пробить скважину ну грунтах следующего типа:

• глинистых;
• суглинистых;
• песках с гравием либо шлаком.

Сущность устройства змеевика следующая:

• головка с резьбой для соединения со штангой;
• спиральный виток;
• на конце витка предусмотрено особое лезвие.

При вращении змеевик медлительно вгрызается в землю, лезвие начинает срезать землю, которая поднимается наверх по виткам. Грунт накапливается на витках и изымается с них по окончании того, как змеевик будет извлечен.

Узнаваемая многим желонка

Назначение данного оборудования пребывает в том, дабы поднимать на поверхность грунт.

Ее рекомендуется использовать на грунтах двух типов:

• рыхлых;
• сыпучих.

Совет. Изготовить такие инструменты, как желонка либо бур возможно самостоятельно, имея нужный прочный металл. Либо заказать изготовление в слесарной мастерской, что в любом случае обойдется вам дешевле, нежели приобретение инструментов в магазине.

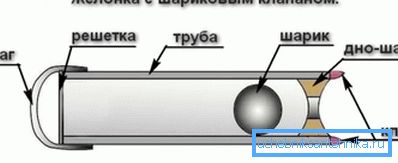

Желонка для скважины представляет собой устройство следующего типа:

• кусок стальной трубы;
• диаметр трубы зависит от предполагаемого размера скважины;
• внизу предусмотрен режущий башмак – кольцо из закаленной стали и лезвие, разрезающее грунт;
• кроме этого внизу имеется клапан, который снабжает фиксирование грунта в трубы;
• по окончании поднятия желонки на поверхность клапан раскрывается и грунт высыпается.

Совет. При работе на плывунах оптимальнее пользоваться шатровым либо тарельчатым плоским клапаном.

Штанги для вращения либо ударов

Данный тип инструмента представляет собой особые штанговые трубы, превосходно переносящие кроме того повышенные нагрузки, среди которых:

• сжатие;
• изгиб;
• растяжение;
• скручивание.

Кроме этого вместо труб смогут употребляться такие изделия, как:

• стальные прутья квадратного сечения;
• стальные прутья круглого сечения;
• водопроводные трубы с усиленной стенкой.

Инструменты для вращательного бурения

Раздельно рассмотрим еще пара инструментов, каковые употребляются при вращательном способе бурения скважин, который подразумевает:

• вращательное движение;
• нужный нажим на грунт.

Для аналогичного типа бурения употребляется особый вертлюг, к которому кроме этого подключены:

• ротор;
• буровой насос;
• шланг.

Совет. В случае если требуется обеспечить вращение долота в самой шахте, то при таких условиях вам пригодятся винтовые забойные двигатели для бурения скважин.

В таком оборудование громадная роль возлагается на роторы – как раз они передают вращение всей колонне. Для этого используется лебедка, а скорость вращения зависит от передаточных механизмов. Не смотря на то, что имеется роторы, каковые способны работать лично, другими словами без применения лебедки.

Сущность применения вертлюга пребывает в том, что он снабжает соединение:

• буровой колонны;
• талевой системы.

Как следствие для того чтобы соединения, происходит вращение колонны и осуществляется поставка так именуемого промывочного раствора.

Внизу монтируется особый переходник, снабжающий надежное соединение всего устройства с другими инструментами, осуществляющими бурение.

Для подачи промывочного раствора употребляется простой гибкий шланг, при помощи которого жидкость закачивается в трубы. Подача жидкости осуществляется под давлением, для чего употребляется особый насос.

Совет. Дабы не допустить колебание давления при подаче жидкости либо же хотя бы снять его возможность, рекомендуется использовать компенсаторы. Они устанавливаются конкретно на насос и умягчают гидравлические толчки.

В завершение

Это основной комплект инструментов, при помощи которых возможно выполнить бурение скважины. Громадные установки оснащаются приводами дизельного, электрического и газотурбинного типа.

В представленном видео в данной статье вы отыщете дополнительную данные по данной теме.
