Газовый шаровый кран: изюминки конструкции

Газопровод обязательно оборудуется запорной арматурой. Она нужна для возможности изоляции аварийных либо нуждающихся в ремонте участков. оптимальнее на сегодня с данной задачей справляются шаровые краны для газа, о которых и отправится обращение в данной статье.

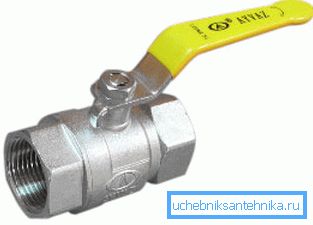

Фото газового шарового крана

Техническое описание

Первое, что направляться рассмотреть, так это устройство шарового крана.

Строение

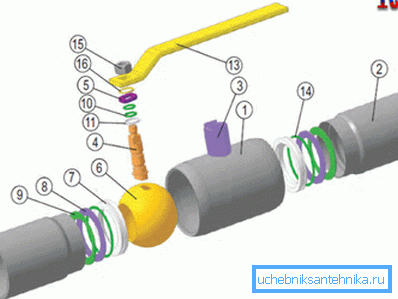

Конструкция газового шарового крана
Обозначение на рисунке Наименование
1 Корпусная часть. Значительно чаще видится из бронзы либо стали.
2 Патрубок подключения. Может иметь резьбовое либо приварное соединение.
3 Горловая часть. Пропускает через себя шток.
4 Соединительный шток. Связывает между собой шар и рукоять.
5 Шайба ограничения.
6 Запорный шар. Конкретно осуществляет открытие и закрытие прохода.
7 Седло. Позиционирует шар в нужном месте.
8 Кольцевая опора. Держит седло.
9 Пружина.
10 Кольцевое уплотнение.
11 Кольцо.
12 Фланец.
13 Рукоятка.
14 Уплотнение седла.
15 Фиксирующая гайка. Удерживает рукоятку.
16 Стопор.

Принцип работы

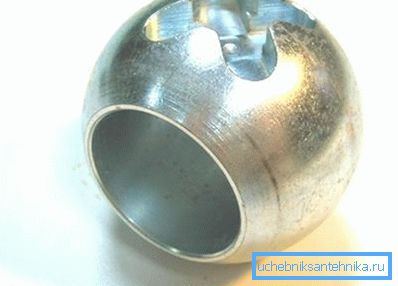

Стальной полый шар

Наиболее серьёзной и главной подробностью разглядываемого газового крана есть запорный шар, который имеет сквозное отверстие равное диаметру соединительного патрубка и соединён с рукояткой переключения штоком.

Инструкция функционирования для того чтобы механизма элементарна:

  • Человек лёгким перемещением руки поворачивает рукоятку на 90 градусов.
  • Шток передаёт данное перемещение шару.
  • Стена изменяется на отверстие, создавая вольный проход.

Совет: не рекомендуется устанавливать ручку в полуоткрытое положение, поскольку это существенно увеличивает износ конструкции.

Преимущества

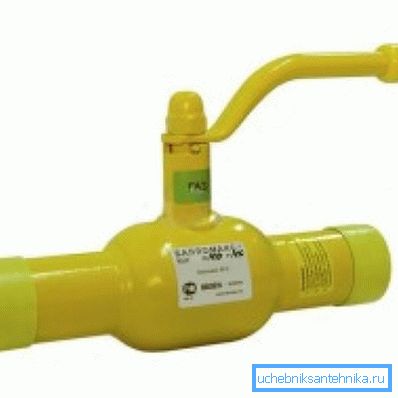

Шаровой газовый кран КШГ из стали

Шаровая запорная арматура для газопровода имеет целую совокупность хороших сторон:

  • Довольно низкая цена. Достигается благодаря простоте конструкции, исключающей применение дорогостоящих компонентов.
  • Небольшой вес. Не утяжеляет трубопровод, что разрешает ограничиваться стандартными креплениями для труб.

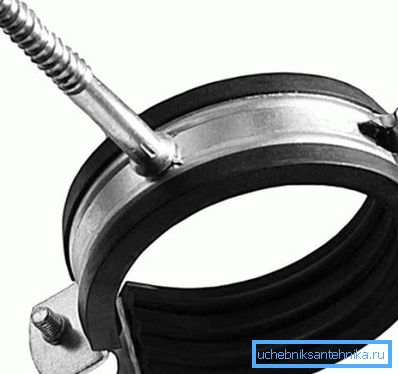

Обычное крепление для газопровода
  • Высокая надёжность. При изготовлении используются лишь материалы большой прочности.

Совет: рекомендуется выбирать материал крана в зависимости от условий среды, в которой вы планируете его применять. Так, к примеру, латунные модели превосходно справятся с коррозийными процессами, а металлические – выдержат более замечательные механические нагрузки.

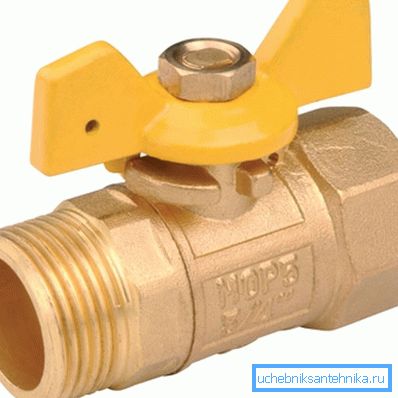

Надёжный латунный корпус газового шарового крана неподвластен коррозийным процессам
  • простота эксплуатации и Высокая скорость своими руками. Достаточно выполнить маленький поворот ручки, дабы поменять положение из «открыто» в «закрыто» и напротив.
  • Отсутствие необходимости в техобслуживании. Такую запорную арматуру возможно без опасений устанавливать в труднодоступных местах.
  • Высокая герметичность перекрытия потока. Закрытое положение крана гарантирует полную герметизацию газопровода.
  • Возможность монтажа кроме того под водой. Наряду с этим полностью исключено проникновение жидкости вовнутрь системы.
  • Мелкие размеры. Разрешают не выделяться изделию на фоне самой трубы и упрощают его монтаж, который легко делают 1-2 человека.

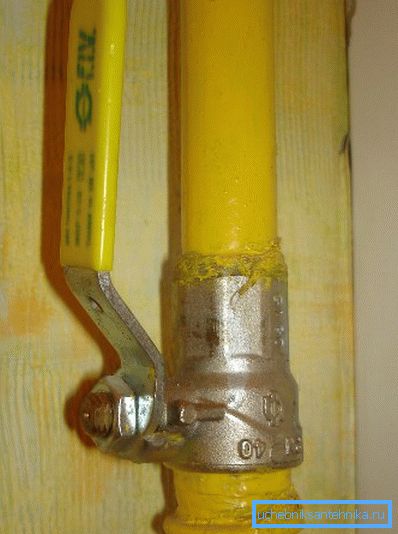

Запорный кран шарового типа на газовой трубе
  • Привлекательный внешний вид. Единственная выделяющаяся подробность – это рукоятка, которая возможно выполнена в виде бабочки либо вытянутого рычага. В любом случае технический узел смотрится в полной мере эстетично.
  • Простота установки. Вероятно как резьбовое, так и сварное соединение.

Технические данные

Кран с ручкой-бабочкой и условным проходом 15 мм

Разберём параметры классической модели для установки на домашнем газопроводе:

Параметр Значение
Сечение 1,5 см либо ? дюйма
Количество витков на резьбовом соединении 6-7
Показатель герметичности Класс А
Выдерживаемое давление не меньше 6 МПа
Допустимая температура От -20 до +130 градусов Цельсия
Материал корпуса Латунь марки ЛС-59-2
Тип рукояти Бабочка
Колер рукояти Жёлтый в соответствии с правилами обозначения газопровода
Материал прокладки Фторопласт
Резьбовое соединение под манометр G ? / направляться ?
Типы резьбовых соединений Внутренняя-наружная и внутренняя-внутренняя
Высота изделия 5,8 см
Протяженность с учётом рукояти 6,7 см
Протяженность корпусной части 6,7 см
Внешний диаметр 3,3 см

Вероятные разновидности

направляться также подчернуть, что шаровые газовые краны смогут различаться между собой по некоторым изюминкам, в частности:

  • По возможности исполнения ремонта. Бывают разборные и цельносварные образцы.

Совет: если вы делаете установку крана в труднодоступном месте, то лучше остановить свой выбор на цельносварном изделии с приварным соединительным патрубком. Так вы добьётесь большой герметичности, которая нужна с условием трудновыполнимого техобслуживания в будущем.

  • По проходу. Запорная арматура шарового типа возможно полнопроходной и неполнопроходной.

Также существуют модели, имеющие электропривод, разрешающий автоматизировать процесс его открытия и закрытия.

Заключение

Газопровод нужно оборудовать надёжными кранами на случай необходимости в изоляции отдельных его участков. В особенности это относится мест подключения к газовым устройствам, и аварийно-страшных территорий. Наилучшим вариантом есть шаровая запорная арматура благодаря своей высокой надёжности, множеству и простоте эксплуатации иных преимуществ (см.кроме этого статью "Для чего устанавливают кран Маевского в отопительных системах").

Примеры шаровых газовых кранов с разными рукоятками и резьбовыми соединениями

Видео в данной статье предоставит вашему вниманию дополнительную данные, имеющую яркое отношение к изложенным материалам. Выбирайте для обустройства газового трубопровода лишь наилучшие компоненты.
