Эжектор для насосной станции самому

Для подачи воды из колодцев чаше всего используются центробежные поверхностные насосы, реже их применяют для подачи воды из скважины. Использование данного типа насосов имеет ограничение, которое содержится в неспособности поднять воду с глубины более восьми метров, в случае если зеркало воды в колодце находится ниже 8 м, то поднять воду простым насосом не окажется. Чтобы насос поднял воду с большей глубины в систему необходимо включить дополнительное устройство, которое именуется эжектор. Не всегда его возможно отыскать в продаже, да и стоимости кусаются, а сделать эжектор для насосной станции своими руками из подручных материалов в полной мере реально. Он не будет, само собой разумеется, такими эффективным как эжектор промышленного изготовления, но гарантировано добавит около пяти метров до недостающей глубины.

Как работает эжектор

Принцип работы эжектора основан на перемещении воды в трубе, которая, попадая, в плавно сужающуюся часть эжектора увеличивает свою скорость, благодаря чего образуется территория с пониженным давлением, куда подсасывается вода извне. Выносной эжектор насосной станции работает за счет подачи воды по рециркуляционному трубопроводу, поток, попадая в сужающуюся часть, увеличивает скорость, образуя территорию с пониженным давлением, куда для компенсации низкого давления, начинает всасываться вода извне. Иначе говоря эжектор подталкивает воду на высоту, с которой насос может ее уже самостоятельно всасывать.

Эффективность работы эжектора характеризуется коэффициентом эжекции, который показывает количество отсасываемой воды на единицу количества рециркуляционной воды. В нашем случае коэффициент эжекции по воде равен 0,12, другими словами при расходе воды в эжекторе 1000 л/час эжектор будет засасывать около 120 л/час.

Конструкция эжектора (вариант 1)

Самый несложный эжектор возможно собрать на базе штуцера и тройника – эти подробности буду делать функцию трубки Вентури в весьма упрощенном варианте. Фасонные элементы для эжектора смогут использоваться из разного материала (металл, пластик). В этом случае конструкция эжектора собрана из цанговых фитингов и латунного тройника для металлопластиковых труб.

Диаметр фасонных элементов для конструкции эжектора принимается в зависимости от производительности насосной станции и диаметра всасывающего и рециркуляционного трубопровода, диаметр всасывающего трубопровода не может быть меньше 25 мм. В нашей конструкции будет использован тройник диаметром 20 мм с подключением к нему всасывающего трубопровода 26 мм и рециркуляционного 12,5 мм.

Детали и схема сборки

  1. Тройник ?" мм.
  2. Штуцер ?" мм и с отводом 12 мм.
  3. Переходник 20?25 мм.
  4. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?"?16 мм.
  5. Угол 90? (наружный/внутренний) для металлопластиковой трубы ?"?26 мм.
  6. Угол 90? (наружный/внутренний) ?"??".

Трудность в данной конструкции может составить штуцер, его придется мало доработать, в частности обточить шестигранник до конусообразного состояния.

Переделка штуцера

Нижнее основание появившегося конуса должно иметь диаметр на пара миллиметров меньше, чем внешний диаметр резьбы штуцера, кроме этого необходимо укоротить его резьбу, дабы осталось максимум четыре витка. Посредством плашки необходимо прогнать резьбу и нарезать еще пара витков на взятом конусе.

Сейчас возможно собрать эжектор. Для этого штуцер (2) вкручиваем узкой частью вовнутрь тройника (1) так, дабы штуцер заходил на 1–2 мм за верхний край бокового отвода тройника, и дабы оставалось как минимум несколько витков на внутренней резьбе тройника, чтобы возможно было вкрутить отвод (6). В случае если оставшейся свободной резьбы тройника будет не хватать, необходимо будет еще сточить резьбы штуцера, при дефицита длины штуцера на него возможно надеть кусочек трубочки. К отводу (5) через которого будет происходить всасывание воды, необходимо присоединить в обязательном порядке обратный клапан, дабы при запуске системы вода не выливалась из всасывающего и рециркуляционного водопровода, в противном случае система не запустится. Кроме этого необходимо уплотнить все резьбовые соединения посредством любого герметика.

Таковой эжектор не будет иметь большого коэффициента эжекции из-за несовершенства конструкции трубки Вентури, исходя из этого его возможно использовать для подъема воды с глубины не более десяти метров.

Вариант 2

Имеется еще вариант, как сделать эжектор, такая конструкция более действенная в виду более идеальной трубки Вентури, она более сложная в изготовлении, но коэффициент эжекции будет выше, чем в прошлой модели.

Устройство эжектора

  1. Тройник ? 40 мм.
  2. Отвод 90? 1/2" мм.
  3. Сгон 1/2" мм.
  4. Сгон 3/4" мм.
  5. Контргайка 1/2" мм.
  6. Контргайка 3/4" мм.
  7. Заглушка.
  8. Обратный клапан.
  9. Штуцер 1/2" мм.
  10. Штуцер 3/4" мм.
  11. Сопло 10 мм.
  12. Резьбовой сгон 1/2" мм.

Делается таковой эжектор из металлических фасонных частей. В качестве сопла (11) возможно применять бронзовую трубку, сделать в ней продольные разрезы, сжать, а швы запаять. В заглушках (7) необходимо сделать отверстия подходящего диаметра и нарезать резьбу, дабы вкрутить сгоны (3 и 4) и зафиксировать контргайками. Сопло необходимо будет зафиксировать в сгоне посредством пайки.

эксплуатации и Особенности монтажа

Схема подключения насосной станции с эжектором

Работа эжектора будет действенна лишь на замечательных насосах, не меньше 1 кВт с высокой производительностью, и глубиной установкой эжектора не более двадцати метров, установка глубже быстро снижает КПД эжектора. Дабы при работе насоса с выносным эжектором не было сбоев, размещать подводящие трубы к эжектору необходимо строго вертикально. В обязательном порядке перед насосом обязан находиться фильтр неотёсанной очистки, поскольку такие насосы весьма уязвимы к действию абразивных частиц, каковые смогут вывести насос из строя. Перед насосом, на рециркуляционном трубопроводе, необходимо в обязательном порядке ставить кран, дабы возможно было регулировать количество обратной воды, тем самым регулируя эффективность всасывания эжектора.

Фото

Принцип работы эжектора

Изготовление эжектора

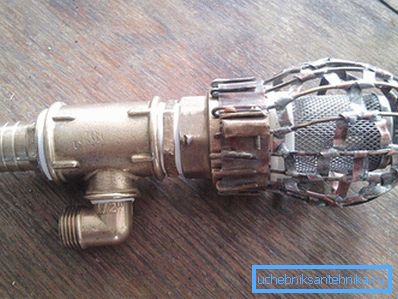

Самодельный эжектор

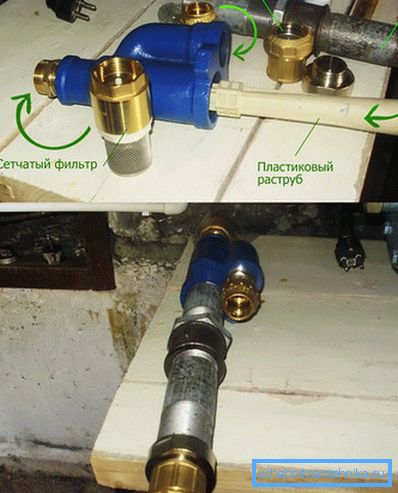

Сборка эжектора для насосной станции

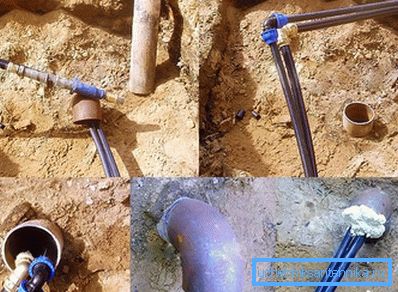

Нюансы при подключении эжектора
