Дренажный колодец – разновидности, монтаж и материалы

Для отвода избыточной воды с загородного участка, его нужно оснастить особой системой, складывающейся из дрен (перфорированных труб), выводимых в особые колодцы. Их на территории участке возможно пара. Монтировать возможно дренажный колодец из цементных колец, пластика, покрышек.

Такие приспособления предназначены для различных задач, исходя из этого, отличаются по конструкции и размерам.

На фото дренажная система.

Разновидности шахт

Различаются следующие типы дренажных приспособлений:

  • поворотный;
  • смотровой;
  • коллекторный;
  • поглотительный;

Поворотные аналоги

Поворотное приспособление.

Подобные устройства необходимы для удаления мусора и прочищения засоров, каковые оседают в дрен.

  1. Сооружается эта разновидность колодцев на каждом втором изгибе дрен, также – там,где пара труб сходятся (тогда подобное сооружение дополнительно именуют узловым).
  2. Устройство делает доступными и отводящие и подводящие части сети.
  3. глубина и Размер дренажного колодца для того чтобы типа зависят от того, планируется ли спуск вовнутрь него людей для осуществления технического обслуживания либо ремонта.
  4. Тогда диаметр сооружения, по сути являющегося инспекционным, минимально, обязан составлять 1 м.

Смотровые аналоги

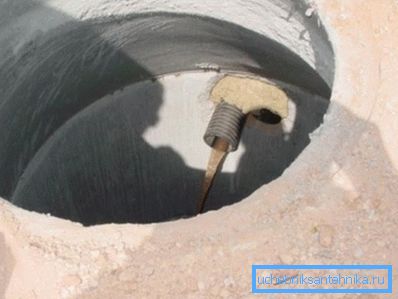

Смотровое устройство.

Подобные колодцы нужны для контролирования работы дренажной канализации. Шахта таких сооружений должна иметь достаточные размеры, чтобы вовнутрь нее имел возможность спуститься работник. Он инспектирует на месте состояние сети и, в случае если нужно, ликвидирует неприятности.

Обратите внимание! Часто смотровое устройство делает сходу пара задач. К примеру, оно возможно и поворотным и узловым.

Фильтрующие сооружения

Сейчас о том, что такое фильтрующие (поглотительные) дренажные колодцы. Ставят их там, где необходимо осушать территорию, но нереально осуществить водоотведение в магистраль сети. Глубина сооружения в этом случае равна приблизительно 2 м.

Монтаж поглотительных сооружений осуществляется так.

  1. Сперва роется котлован.
  2. На его дно насыпается 30 см щебня.
  3. Потом ставится шахта колодца. Хороший вариант – применять для этого пластиковую трубу, имеющую минимальный диаметр 1.5 м.
  4. Потом шахта до верха наполняется гравием, щебнем, шлаком или битым кирпичом.
  5. После этого пространство меж ямой и стенками трубы засыпается гравием.
  6. Затем колодец для дренажа застилается сверху геотекстилем и укрывается слоем земли.
  7. Подобное сооружение будет отводить воду в землю естественным методом.

Приемные устройства

Коллекторный колодец.

Водоприемные либо коллекторные сооружения - это конечные емкости закрытого дренажа. Инструкция предписывает их ставить для накопления и собирания воды. Она после этого откачивается за пределы участка - в ближайшую канаву, водоем либо овраг.

оптимальнее для коллектора купить готовый пластиковый резервуар, имеющий водонепроницаемое дно.

Из каких материалов сооружают дренажные элементы

  1. Цементные колодцы для дренажа сооружаются из готовых колец, каковые имеют различный диаметр и высоту. Установка элементов таких сооружений осуществляется в заранее вырытый котлован, посредством крана-манипулятора. Основное преимущество ж/б колодцев – прочность и долговечность, недочёт – это трудоемкость установки.
  2. Устройства из пластика становятся все более популярными. Установка их происходит быстро и просто, цена строительства не большая, масса маленькая, они укомплектованы всеми нужными отводами. Пластик не опасается коррозии, его срок эксплуатации превышает 50 лет.

К резервуару трубы подсоединяются при помощи манжетных уплотнителей из резины, они сохраняют герметичность десятилетия. Сам колодец представляет собой гофротрубу с ребрами жесткости.

Обратите внимание! В случае если ваш участок стоит на пучинистом грунте (глине, суглинке и пр.), то купите дренажный конический колодец из пластика. Он может иметь перфорированные стены или сплошные и высоту в 1/2.5 м. Строение в виде конуса, т.е., с расширением книзу, не дает силам морозного пучения выталкивать сооружение на поверхность.

Обустройство дренажных сооружений

Коллекторы из бетона должны иметь глухое дно. Для данной цели возможно применять готовые элементы.

Колодцы из бетона

Фильтрующая шахта из бетона.
  1. Прежде всего копается котлован нужной глубины.
  2. В него насыпается подушка из щебня и песка. Потом она заливается цементным раствором.
  3. После этого ставится дно/лоток сооружения.Предварительно оно обмазывается мастикой из битума.
  4. Затем осуществляется установка дренажного колодца. Он может складываться из одного или нескольких колодезных колец, в зависимости от размера.
  5. Позже монтируются дрены.
  6. Чтобы обезопасисть шахту от протеканий,все ее стыки обмазываются раствором, а после этого битумом.
  7. Затем свободная часть котлована засыпается гравием, а сверху грунтом и трамбуется.
  8. В заблаговременно поставленную рамку монтируется люк.

Применение подручных материалов

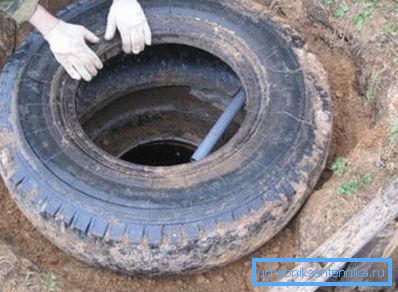

Монтаж дренажного сооружения из покрышек.

Уникален дренажный колодец из покрышек. Наряду с этим возможно применять ветхую «резину», как от легковых автомобилей, так и грузовиков. Подобное приспособление более всего подходит для постройки поглотительного колодца.

Стадии работы таковы.

  1. Рытье котлована, имеющего глубину 2 м.
  2. Засыпка на его дне основания из щебня.
  3. Спуск своими руками в яму нужного количества покрышек.
  4. Наполнение внутренней части шахты фильтратом – гравием, щебнем, битым кирпичом.
  5. Засыпка оставшегося промежутка меж стенками и котлованом гравием.
  6. Укрытие сооружения геотекстилем, а после этого землей.

Монтаж пластиковых резервуаров

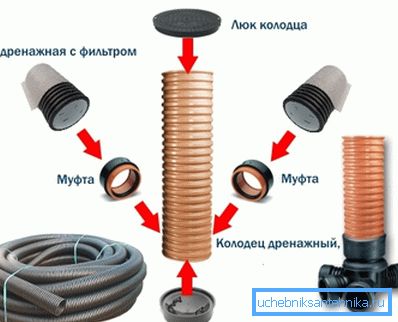

Схема установки пластикового устройства.

Для шахты пластикового колодца нужно приобрести гофротрубы нужного диаметра.

  1. Для смотровых устройств достаточен диаметр в 34 или 46 см. Так вы станете иметь возможность,согнувшись, запустить руку в колодец и очистить дрену напором воды из шланга.
  2. Для фильтрующих и накопительных колодцев рекомендованы изделия сечением 57.5 и 69.5 см.
  3. В случае если планируется спуск вовнутрь,необходимы трубы, имеющие диаметр 92.5 мм.

Не считая пластиковых стенок вам пригодятся уплотнители из резины, дно из люк и пластика/крышка.

Стадии установки пластикового сооружения.

  1. Сперва нужно подготовить трубу нужной длины.Для этого отрезается нужный кусок. Он оснащается отверстиями для подсоединения дрен, в каковые ставятся уплотнители.
  2. Потом необходимо сделать дно (не считая фильтрующих аналогов). Для этого насыпается песчано-щебеночное основание и заливается раствором. В то время, когда смесь подсохнет, база накрывается геотекстилем, на него ставится пластиковое дно.
  3. Труба спускается в котлован и соединяется с дном. Стыки обрабатываются битумом.
  4. Потом в шахту подводятся дрены.
  5. Сейчас ее возможно обсыпать небольшим гравием.
  6. Установка дренажных колодцев из пластика завершается монтажом люка. (См. кроме этого статью Колодезные люки: изюминки.)

Вывод

Если вы верно выберете типы нужных вам дренажных устройств и грамотно их установите, то неприятностей с отведением воды с участка у вас не появится. Не забывайте, что дренажный колодец на глине должен иметь коническую форму. Тогда морозное пучение не выдавит его на поверхность. Видео в данной статье окажет помощь вам определить еще большое количество нового.
