Что такое трехходовой кран – изюминки функционирования и

Т-образный трехходовой кран возможно встретить в самых разных коммуникационных системах, но самое громадное распространение конструкция взяла в системах отопления. Это обусловлено тем, что при движении по трубам теплоноситель остывает, и различные помещения нагреваются по-различному.

Благодаря наличию смешивающего узла температура поддерживается на определенном уровне.

На фото: трехходовой кран 2 1 2 имеет выходы разного диаметра (числа обозначают размер в дюймах)

Виды конструкций

Все изделия данной группы возможно условно поделить на пара типов в зависимости от их изюминок:

Запорные конструкции Их основной изюминкой есть то, что запорный механизм рекомендован лишь для перекрытия того либо иного вывода, другими словами работа конструкции содержится в том, дабы заканчивать проток из того либо иного патрубка. Применять данный вариант для регулировки не рекомендуется, поскольку конструкция подвергается усиленному износу и весьма быстро выходит из строя
Регулирующие устройства Данный вариант специально предназначен для регулирования интенсивности потоков из двух патрубков и подаче смешанного теплоносителя в систему. Конфигурация оборудования возможно самой разной, все зависит от изюминок эксплуатации и черт системы
Конструкции громадного размера В случае если  патрубки, входящие в трехходовой кран 100 мм и более, то это уже скорее задвижка, поскольку в ней реализуется совсем другой вариант запорного механизма. Значительно чаще такие узлы изготавливаются из чугуна, исходя из этого вес их велик
Автоматические модификации Трехходовой кран с термоголовкой либо сервоприводом именуют трехходовым клапаном. С его помощью регулирование температуры теплоносителя может производиться в автономном порядке, в соответствии с ранее введенными настройками. Это существенно повышает удобство эксплуатации
Трехходовые клапаны могут значительно отличаться по конструкции, но принцип их работы всегда одинаков

Совет! оптимальнее покупать изделия, в которых на вентильной головке имеется шкала настройки. Это существенно упрощает регулировку и разрешает запомнить те либо иные значения, дабы в будущем не тратить время на определение оптимального положения крана.

Особенности разглядываемых систем

Дабы подобрать наилучший вариант нужно четко воображать, как функционирует система и как устроен разглядываемый нами механизм. Кроме этого принципиально важно подобрать оптимальную модификацию для тех либо иных условий, и обо всех этих нюансах мы поболтаем ниже.

Принцип работы крана

Что касается запорной модификации, тут все достаточно просто и ясно:

  • Разделительный кран в открытом положении пропускает всю жидкость из основной и обратной магистралей, снабжая тем самым некую усредненную температуру теплоносителя.
  • В случае если кран перекрыт, то обратка просто-напросто не подается и в систему идет жидкость большой температуры, данный вариант, в большинстве случаев, используется в холодный период года. какое количество положений имеет трехходовой кран данной модификации? Всего два – открыто и закрыто, пробовать с его помощью регулировать подачу не разрещаеться.

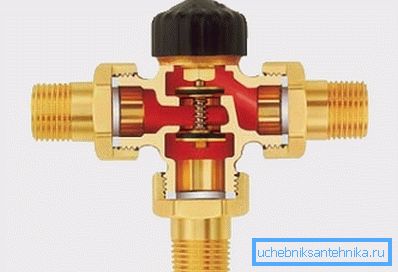

Так выглядит разделительный кран в разрезе

Регулируемые системы работают По другому принципу, исходя из этого их стоит рассмотреть раздельно.

Стоит подчернуть, что данный вариант более пользуется спросом и это обусловлено целым рядом преимуществ, каковые мы и рассмотрим:

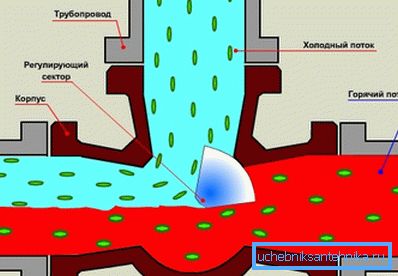

Так выглядит схема трехходового крана
  • Возможность весьма правильной регулировки пропорций подаваемых потоков. Это оказывает помощь отрегулировать температуру в помещении с точностью до 2-3 градусов, что разрешает постоянно поддерживать оптимальный микроклимат в доме. Недаром данный вариант наиболее пользуется спросом среди клиентов и уже много лет занимает лидирующие позиции в общем объеме продаж изделий подобного рода.
  • Существует огромное количество размеров, каковые подойдут под каждые системы, к примеру трехходовой кран 2-2-1 дюйм есть хорошим вариантом для двухэтажного строения, а трехходовой кран ДУ15 дюйма подойдет для маленьких квартир либо кроме того отдельных помещений. В большинстве случаев в проекте прописываются необходимые характеристики, но в случае если этого нет, лучше проконсультироваться с квалифицированным экспертом.
  • У этого варианта нет определенного количества положений, регулирующий узел перемещается так, как это нужно. Но стоит не забывать об одном крайне важном факторе: регулируемый механизм возможно использован и как запорный, достаточно до конца перекрыть вентиль и один из потоков будет всецело отсечен.
Трехходовой кран ДУ 50 с пробковым механизмом из нержавеющей стали используется для самых сложных эксплуатационных условий

Стоит рассмотреть и еще один из вариантов – трехходовой кран 14м1, его основным отличием есть то, что один из выходов изначально предусмотрен под установку манометра. Для этого на одной из сторон сделана особая платформа, на которой и закрепляется измерительное оборудование, ее конфигурация возможно самой разной.

Преимуществом трехходового крана под манометр есть то, что измерения смогут производиться не неизменно, а лишь при необходимости. Это разрешает существенно продолжить срок работы оборудования, поскольку действие на него выясняется не неизменно, а только периодически.

Особенности эксплуатации устройства

Рассмотрим, как работает конструкция в системе отопления дома либо квартиры:

На основе данной схемы мы рассмотрим, как должна функционировать система
  • В первом положении все каналы открыты и потоки смешиваются равномерно, что разрешает снизить температуру теплоносителя. Значительно чаще данный вариант используется в системах теплого пола, поскольку для его функционирования нужна значительно более низкая температура, чем для радиаторов.
  • Во втором положении обратная магистраль всецело перекрыта, и теплоноситель подается в систему с большим показателем температуры. Данный вариант применим в самый холодный временной период года и снабжает большую теплоотдачу, но его не рекомендуется применять в другое время, поскольку во-первых в помещении будет через чур жарко, а во-вторых будут расходоваться лишние энергоресурсы.
  • В третьем случае перекрыт входящий поток от котла, и жидкость циркулирует в замкнутом контуре. Это нужно в случаях, в то время, когда вода нагревается через чур очень сильно а также подмес обратки не имеет возможности обеспечить должного понижения температуры.
  • Промежуточные варианты разрешают регулировать интенсивность потока, тем самым разрешая создавать настройки для поддержания стабильной температуры.
Обвязка фанкойла с трехходовым краном – простая система, используемая в системах кондиционирования. Пример того, что конструкции востребованы не только в отоплении

Критерии выбора

Подбирая конкретный вариант принципиально важно учесть следующие факторы:

  • Диаметр коммуникаций, к каким будет производиться присоединение, к примеру трехходовой кран 1-2 на 1-2 на 1 дюйм подходит для систем с малым диаметром, но не пользуется спросом в конструкциях с громадной производительности.
  • При установке своими руками лучше применять краны, на каковые в будущем возможно установить сервопривод. Их цена немного выше, но при необходимости возможно оснастить систему автоматическим настроечным узлом.
  • Инструкция по монтажу и эксплуатации должна быть на русском, дабы вы имели возможность разобраться во всех нюансах процесса.

Совет! В обязательном порядке уточняйте у продавца наличие документации, удостоверяющей уровень качества изделия и его соответствие установленным стандартам.

Сервопривод может быть приобретен отдельно от крана

Вывод

Трехходовые краны разрешают регулировать температуру теплоносителя и этим самым экономить большие средства на отоплении помещения и кондиционировании. Видео в данной статье раскроет кое-какие вопросы более детально и наглядно продемонстрирует ряд серьёзных моментов.
