Автоматика для скважины: из каких элементов она состоит и

При обустройстве водоснабжения, применяющего подземные ресурсы, грамотно выбрать для него автоматику предельно принципиально важно.

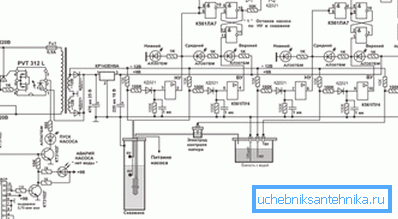

На фото общая схема автоматики скважинного водоснабжения.

Под понятием «автоматика для скважин» подразумевают комплекс устройств, складывающийся из:

  • управляющих реле;
  • силового электрического блока;
  • разных защитных систем, назначение которых – пресечь опасность поломки мотора и самого насоса.

Автоматическое управление насосом

Значительно чаще употребляются две схемы контроля над запуском/остановкой погружного насоса:

  • по объему воды в накопительном баке;
  • по уровню давления в водопроводе.

Контролирование работы по уровню воды

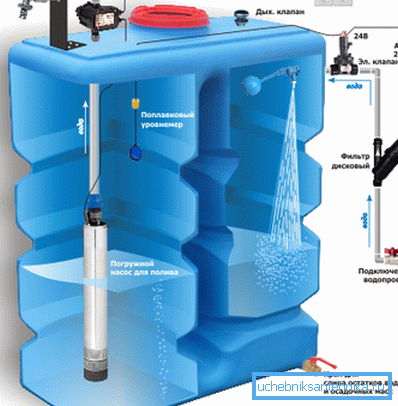

Регулирование работы насоса по уровню воды.

Такая схема употребляется при работе погружных насосов на водонапорные сооружения или для заполнения особого резервуара, из которого вода к потребителям качается дополнительным насосом.

  1. В накопительных баков монтируются особенные датчики уровня. Они, при помощи командных реле, следят за нижним и верхним порогом наполнения резервуара. В зависимости от объема воды, реле дают команды на запуск либо остановку насоса. Датчики смогут быть поплавковыми либо электродными. Первые менее надежны, т.к. их рабочий ресурс мал.
  2. Емкость запаса воды необходимо в обязательном порядке оснащать аварийным переливом, на случай, если она переполнится.

Обратите внимание! Основное преимущество таковой схемы – это стабильность работы насоса. Гидравлика наряду с этим постоянна, т.к. номинальное расходование вычислено на высоту, складывающуюся из глубины скважины, высоты водонапорной башни и 1/2 метров излива. Любой цикл равен по расходованию всему объему бака/башни, он учитывает расход текущего водо-разбора. Предотвращается опасность дерганий мотора, это увеличивает его срок работы.

Управление насосом по давлению

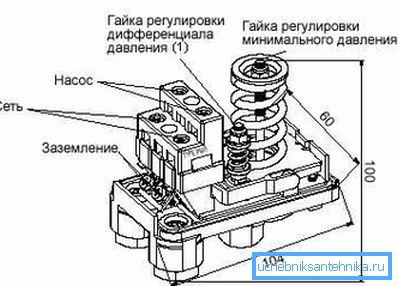

Реле давления воды.
  1. В соответствии с таковой схеме, насосом руководят команды реле, которое монтируется на трубопроводе. На нем задаются две величины: давление, при котором направляться включить или отключить насос.
  2. Данная автоматическая подача воды из скважины значительно чаще используется для личных скважин, в отличие от прошлой схемы, характерной на коллективных системах водоснабжения.
  3. В большинстве случаев, в этом случае используются ресиверы (мембранные баки). Они необходимы, чтоб держать нужное избыточное давление в системе, и компенсировать малые затраты и гидравлические удары.
  4. Крайне важно грамотно настроить реле, исходя из параметров насоса и объема ресивера. Чтоб качающий агрегат излишне довольно часто не срабатывал, нужно задать верхний и нижний пороги давления, исходя из средней территории черт насоса. Гистерезис величин нужно подбирать от 1.2 бар до 2.5, учитывая информацию о максимуме включений насоса в определенное время.

Реле давления, каковые употребляются в аналогичной схеме, делятся на промышленные и бытовые аналоги.

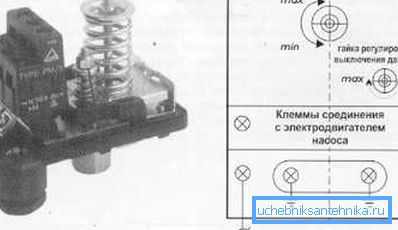

Промышленное реле.
  1. Первые из них оснащены замечательными контактными группами и смогут выдержать силу тока до 16 ампер. Но они не имеют настроечной шкалы, показывающей диапазон давлений для регулировки.
  2. Исходя из этого для настройки аналогичных реле нужен манометр.
  3. Преимущество таких устройств для скважины - возможность применения в силовых электрических цепях для прямого контроля насоса. Кроме этого, промышленные устройства имеют высокую надежность и точность.
  4. Минусы – маленькая точность настраивания и небольшой рабочий ресурс, из-за действия сильных пусковых токов. Устройства владеют слаботочными контактами, нуждаются в коммутировании через наружный пускатель.

Инструкция требует для эксплуатации насоса совместно с промышленным типом реле применять шкафы управления, имеющие устройства для дополнительной защиты или без таковых.

Монтируя бытовое реле, достаточно подсоединить насос прямо, при помощи его контактных групп, к электросети. Несложная конструкция и низкая цена прибора делают его популярным среди клиентов.

Обратите внимание! Но эта экономия нивелируется дополнительными тратами, связанными с заменой реле, каковые не отличаются долговечностью. Также, кроме того если вы поставите новое устройство своими руками, вернуть его необходимые настройки и проверить работу, вряд ли сможете.

Защитные устройства для насоса

Главные обстоятельства поломок скважинных насосов:

  • их эксплуатация при пониженном/повышенном напряжении в электросети;
  • перегрузки мотора;
  • их работа на холостом ходу, иными словами - без воды.

Способы обеспечения защиты

Стабилизаторы переменного напряжения.
  1. Лучший способ сделать питание насоса качественным – применять стабилизаторы переменного напряжения. Довольно часто автоматика артскважин включает в себя реле, контролирующее напряжение. Оно выключает насос при перепадах напряжения и регулирует асимметрию и последовательность фаз на трехфазных моторах.

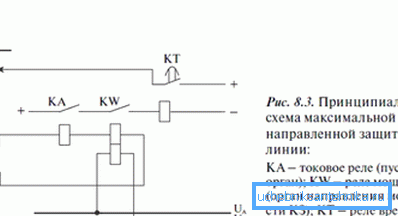

Применение токового реле.
  1. От перегрузок электродвижки защищаются тепловыми (токовыми) реле. Они выключают агрегат, в то время, когда достигается заданная величина тока. Принципиально важно, чтоб разброс настроек для того чтобы реле совпадал с номиналом тока насоса.
  2. От холостого хода насосы защищаются двумя способами. Напрямую – по объему воды в баке/башне, при помощи электродных либо поплавковых датчиков. Опосредованно – по величине тока или трансформации фаз и напряжения тока электродвигателя, при помощи реле.

Минус косвенного типа защиты - ее вторичность. Управляющее реле реагирует только в том случае, в то время, когда подшипники и проточный блок уже остаются без воды, которая их охлаждает и смазывает.

В то время, когда производительность насоса выше дебета скважины, такое происходит ежедневно. Это сокращает срок работы погружного насоса. Исходя из этого нужно поставить электродное устройство для контроля объема. Оно позволяет отключить насос до происхождения аварии.

Типы защитных устройств

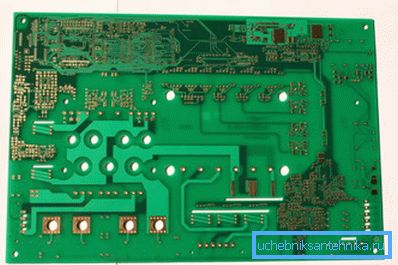

Печатная плата.

Для защиты и управления насосом возможно использовать различные виды и комбинации устройств.

Они делятся на 3 категории:

  • пускозащитные устройства, базой которых являются печатные платы QA-50B либо QA-60C;
  • релейные управляющие блоки;
  • устройства на базе процессоров.

Устройства на базе печатных плат – это конструктивно и функционально завершенные устройства.

  1. Они требуют подсоединения наружного оборудования: фактически насоса, часто через пускатель (магнитный), реле давления, датчики уровня и пр.
  2. Они имеют широкий выбор регулируемых опций и параметров: токовая (тепловая) защита, компенсация перепадов напряжения, контроль холостого хода и нагрузок на мотор и т.д.
  3. направляться учесть, что благодаря законченности устройства, поменять логику его работы не представляется вероятным.
  4. Также, часто модели не имеют опции смены значений реагирования по некоторым параметрам. В случае если плата выходит из строя, то необходимо поменять ее всю. По стоимости это практически то же самое, что приобрести новое устройство.

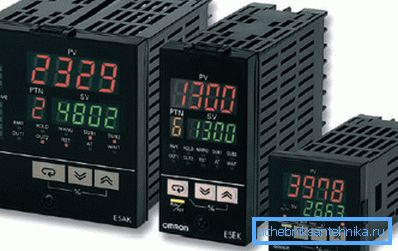

Релейные управляющие устройства.

Релейная автоматика на скважину весьма разнообразна. Это смогут быть и самые простые устройства и шкафы, в которых расположены устройства, регулирующие работу нескольких насосов.

Преимущества таковой разновидности устройств:

  • относительная надежность и простота конструкции;
  • стремительная и легкая модернизация для нестандартного применения;
  • в случае если какой-либо элемент прибора сломается, то изменяется лишь он.
Приборы на основе микропроцессоров.

Устройства, регулирующие работу и защищающие насосы, каковые имеют базой микропроцессорные контроллеры, являются наиболее современными и сложными.

Они позволяют контролировать следующие параметры эксплуатации агрегата:

  • величину сопротивления его изоляции;
  • температуру электромотора;
  • последовательность чередования и асимметрию фаз;
  • компенсируют пониженное/повышенное напряжение в сети;
  • защищают движок от перегрузок и холостого хода;
  • позволяют учитывать время работы устройства и количество потребляемой наряду с этим энергии.

Вывод

Сейчас эксплуатацию как личных, так и коллективных скважин сложно себе представить без применения функциональной и защитной автоматики. Она позволяет повысить эффективность водоснабжения и расширить долговечность используемого наряду с этим оборудования. Ознакомьтесь с публикуемым видео в данной статье. Оно содержит большое количество нужной информации.
