Воздуховоды для вентиляции – виды, особенности и установка

Серьёзными элементами любой вентиляционной системы являются верно подобранные воздуховоды. Их основная задача – обеспечение поступления свежего воздуха в помещение и удаление отработанного. Эффективность работы системы проветривания зависит, первым делом, от верного расчета диаметров труб и площади сечения коробов. Сейчас вы определите – чем круглые воздуховоды для вентиляции отличаются от других, какие конкретно материалы используют для различных видов, и как производится их монтаж.

na-foto-tipy-vozdushnyh-kanalov

Современные естественные и механические системы проветривания помещений имеют в большинстве случаев лишь один канал для отвода отработанных воздушных масс. Свежий воздушное пространство наряду с этим должен свободно поступать через неплотности и щели в дверных и оконных блоках, и через особые технологические отверстия.

Другое дело — приточно-вытяжная вентиляция, которая требует расчета и установку двух отдельных каналов, предназначенных для свежего потока воздуха и вывода загрязненного.

Виды воздуховодов

Нет никакой сложности сейчас купить детали вентиляционных систем, поскольку производители предлагают свою продукцию в широком ассортименте. Вследствие этого их цена приемлема для большинства клиентов.

Исходя из этого, при выборе воздуховода необходимо обращать внимание на конструктивные изюминки здания, для которого он приобретается. Ниже рассмотрим пара параметров, каковые окажут помощь разобраться в классификации оборудования.

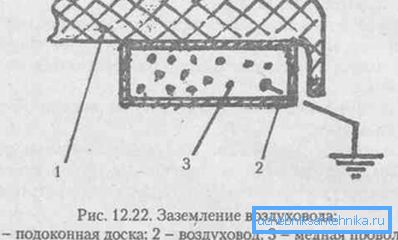

Правильное заземление воздуховодов вентиляции

Конструкция

Воздуховоды смогут быть:

Встроенными
  1. Значительно чаще это простые вентиляционные шахты, выходы из которых вы имеете возможность видеть в санузле и на кухне в квартирах.
  2. В канала не должно быть посторонних включений, к примеру наплывов раствора, поскольку это будет мешать обычному прохождению воздушных потоков через них.
  3. Монтаж производится в стенках цементных и кирпичных домов.
  4. Рекомендуем периодически проводить профилактические мероприятия, а также, очистку каналов через технологическое отверстие, расположенное снизу шахты.
Внешними
  1. Являются приставные и подвесные вентиляционные воздуховоды, складывающиеся из труб и различных фасонных элементов.
  2. Выбор конструкции сильно зависит от дизайна помещения, и имеет значение конструктивные изюминки здания.

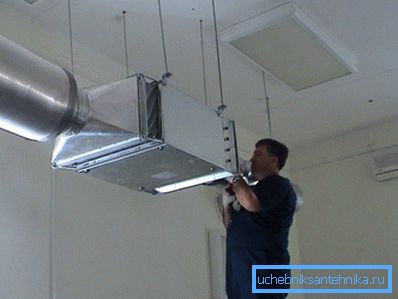

Крепление воздуховодов вентиляции внутри здания

Материал

Сейчас для производства применяют разные материалы:

  1. Металл – нержавеющая либо оцинкованная сталь, алюминиевые сплавы. Элементы отличаются большой прочностью, они стойко переносят пламя и коррозийные образования. Их установка не вызывает особенных трудностей, срок эксплуатации изделий – продолжительный.

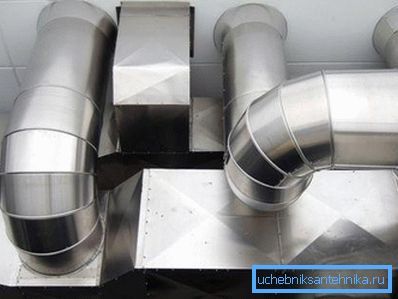

Металлическая система воздухоотвода

Самая дешевизна воздуховодов данной категории, изготовленных из оцинкованной стали, в также время алюминиевые и нержавеющие обойдутся клиентам существенно дороже. Это и сформировало основной спрос на изделия из оцинкованных труб.

  1. Пластик, а правильнее отличный полипропилен, характеризуется низкой ценой и маленьким весом. Элементы износоустойчивы, не ржавеют и максимально герметичны. Установка в большинстве случаев производится своими руками, а эксплуатационный период образовывает пара десятков лет.

Это и другие преимущества материала завлекают многих потребителей. Из недостатков направляться упомянуть слабость к механическим повреждениям и большим температурам.

Пластиковая система вентиляции
  1. Гибкие изготавливают из полимеров, и гофрированного полимерно-алюминиевого страницы, который оснащен стальным армированием. Применяют такие воздуховоды в системах вентиляции в один момент с классическими твёрдыми воздухопроводящими магистралями и соответствующими фасонными компонентами. Недостаток — работа гибких трубопроводов сопровождается через чур громадным шумом, который намного больше других видов воздуховодных труб.

Форма сечения

Классической считается прямоугольная и круглая, но имеется еще и овальные.

Выбор зависит от согласованного проекта.

  1. Круглые имеют больший покупательский спрос, чем прямоугольные. Необычного в этом ничего нет, поскольку они эргономичны в монтаже и имеют минимальное аэродинамическое сопротивление для воздуха.

Материалом для стыковки фасонных элементов и труб используют ниппельные соединения и наружные муфты. Утечек «воздуха» в этом случае не происходит, исходя из этого возможно сказать про полную герметичность схемы.

  1. Прямоугольные воздуховоды стыкуются между собой и с фасонными частями:
  • фланцами;
  • шинорейками;
  • монтажными уголками;
  • защелками.

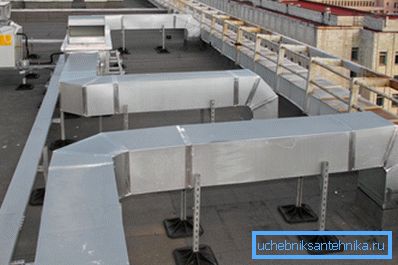

Крепление вентиляционных воздуховодов снаружи здания

Их установка пара затруднена, в случае если сравнивать с круглыми, и у них нехорошие аэродинамические показатели. Несомненное преимуществом прямоугольных воздуховодов — красивое сочетание с любыми интерьерами, особенно в комнатах с низкими потолками.

Расчет воздуховодных труб

Ниже предлагается инструкция, которая окажет помощь разобраться в этом нелегком деле:

  1. Составьте неспециализированную схему вентиляционной сети с учетами площади помещений и их назначения. Расчет нужного воздухообмена проводите в кубометрах в час.
  2. Второй этап — определение скорости движения воздушных масс в трубах:
  • естественная вентиляция — до 1 м/с;
  • принудительное проветривание – 3-5 м/c.

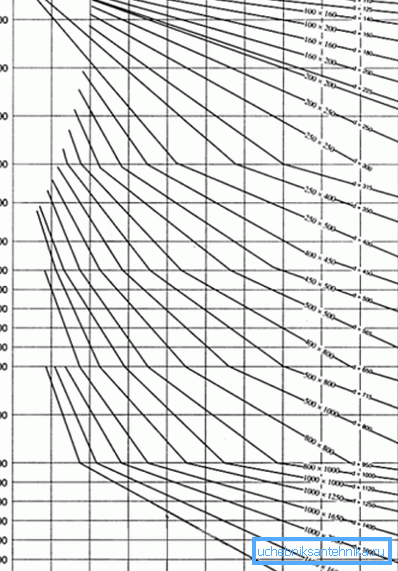

Размеры воздуховодов для вентиляции лучше определять по диаграмме

Для расчета эргономичнее всего пользоваться особыми диаграммами, подготовленных экспертами. С их помощью определяется расчет диаметра внутреннего сечения воздуховодов, основываясь на полученные результаты.

К примеру, для неестественной вентиляции при объеме воздухообмена 300 м3/ч и скоростью движения воздушного потока 3 м/с оптимальным считается диаметр воздуховода вентиляции равным 150 мм, в случае если прямоугольный – 100 мм на 200 мм.

Монтаж воздуховодов

Серьёзным при установке воздухопроводящих труб есть решение – необходимо ли их теплоизолировать либо нет. Такое дополнительное утепление воздуховодов вентиляции разрешит не допустить образование конденсата, разрешив вентиляции работать долго и бесперебойно.

Совет: теплоизоляция вентиляционных труб нужна при их установке снаружи здания либо в помещении, в котором нет отопления.

Второе ответственное решение — шумоизоляция воздуховодов вентиляции, каковые находятся в рабочих и жилых помещениях, например, спальне либо детской комнате.

Звукоизоляция воздуховодов вентиляции специальными материалами

Воспользуйтесь следующими правилами, каковые окажут помощь снизить децибелы системы:

  • хорошо окажут помощь решить проблему трубы громадного диаметра либо с толстыми стенками;
  • отделка труб особыми материалами, снабжающие минимизацию шума на протяжении работы вентиляционной системы, кроме этого разрешает добиться тишины в комнатах;
  • применяйте виброизоляцию для вентиляционной техники, таковой как, вентиляторы и заслонки.

Эффективность системы в большой степени зависит от ее регулярной чистки. Значительно чаще для этого не требуется демонтировать ее всю либо ее компоненты.

Совет: чистку проводите механическим либо химическим способом. Первый предполагает использование вакуумных насосов и гидромеханических устройств, второй – применение особых аэрозолей.

Вывод

По окончании принятия решения об установке системы проветривания в доме либо квартире, необходимо ответственно и пристально подойти к расчету, подбору и монтажу воздушных каналов, поскольку от них будет зависеть их эксплуатация в будущем.

Станут воздуховоды для вентиляции незаметными и беспроблемными, либо же вам предстоит решать дополнительно много задач, каковые были нарушены на протяжении работ.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
