Противодымная вентиляция: особенности устройства и основные

В данной статье мы поведаем о том, что собой воображает система противодымной вентиляции, в соответствии с какими параметрами она рассчитывается, и каковы особенности ее устройства.

Возможно, нет ни одного строительного объекта, который был бы всецело защищен от несанкционированного возгорания. Чтобы при возгорания быстро и действенно отвести дым из помещения и сократить распространение продуктов горения используется система вытяжной противодымной вентиляции.

Противопожарная вентиляция в действии

Особенности применения

Иллюстрация необходимости эффективного дымоудаления

Стандартная система противодымной приточной вентиляции употребляется для подачи воздуха снаружи объекта на лестничные клетки, в тамбур и лифтовые шахты-шлюзы с целью предотвращения распространения продуктов горения через эти помещения (просматривайте кроме этого статью "Выход вентиляции для металлочерепицы – монтаж и предназначение").

Верно спроектированная приточная система способна действенно удалять угарный газ и дым как из помещений, каковые конкретно обслуживаются при происхождении возгорания, так и из вспомогательных помещений, таких как холлы, коридоры и т.д. В следствии, люди приобретают возможность довольно безопасно покинуть помещение, где было найдено возгорание.

Устройства, несущие ответственность за дымоудаление, в соответствии с требованиями пожарной безопасности, необходимы к установке в таких помещениях как:

  • закрытые подземные и надземные автостоянки;
  • складские объекты и производственные цеха;
  • помещения с перманентным скоплением людей;
  • павильоны и торговые залы;
  • кинотеатры и театры;
  • атриумы зданий выше 28 м;
  • пассажи;
  • коридоры длиной более чем 15 м, не имеющие естественного освещения (по СНиПу 41-01-2003)
  • залы ожидания в аэропортах на вокзалах и т.д.

Среди дополнительных функций систем дымоудаления отметим следующее:

  • создание оптимальных условий труда для персонала, несущего ответственность за обслуживание особого оборудования, работающего в постоянном цикле;
  • обеспечение условий, требуемых для действенных действий пожарных команд при тушении пожаров и при проведении спасательных работ;
  • обеспечение условий, нужных для полноценного функционирования последовательности высокоточного технологического оборудования.

Конструкционные изюминки

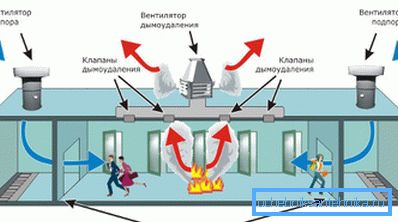

Схема действия приточно-вытяжного оборудования

Проектирование противодымной вентиляции выполняется с учетом изюминок вентиляционного оборудования, рассчитанного на работу с газами, разогретыми до больших температур. Помимо этого, устройство и проектирование таких систем проводится исходя из необходимости обеспечения слаженной работы всех элементов, задействованных в рамках систем вентиляции.

Для функционирования действенных схем дымоудаления нужны такие элементы как:

  • вентиляторы, намерено спроектированные и изготовленные с расчетом на эксплуатацию в очень непростых эксплуатационных условиях;
  • вентиляционные каналы (коллекторы, шахты и воздуховоды) изготовленные в соответствии с нормами огнестойкости;
  • открытые и закрытые противопожарные клапаны, включая дымовые и огнезадерживающие модификации;
  • противопожарные дымо- и экраны и газонепроницаемые двери.

Принципиально важно: Проектирование систем противодымной вытяжной вентиляции в коридорах строительных объектов жилищного и публичного назначения выполняется раздельно от других систем, применяемых для защиты помещений.

Проведение расчета системы дымоудаления

На фото - вентилятор на вытяжном канале

Инструкция эксплуатации систем отведения дыма предусматривает отведение продуктов горения из дымовых территорий. В нормативах времён СССР площадь таких территорий исчислялась 1500 м?. Прошло дымоудаление и время по СНиПу 41-01-2003 предусматривает дымовую территорию с площадью до 3000 м?.

Проектируя своими руками системы для помещений, чья площадь превышает 3000 м?, дымовую территорию нужно разбить на пара территорий с площадью до 3000 м?, как это оговорено в соответствующих нормативах.

Расчетное определение главных параметров противодымной вентиляции зданий выполняется в соответствии с предписаниями, приведёнными в МДС 41-1.99 «Советы по противодымной защите при пожарах».

Принципиально важно: Кроме указанных нормативов, во внимание принимаются изюминке дорог эвакуации, их протяженность, одновременное количество людей, которое может воспользоваться этими дорогами при эвакуации и т.д.

Расчет противодымной вентиляции преследует единственную цель, в частности, определение того расхода (количества) приточного воздуха, которого достаточно для того чтобы дым размешался вверху и не опускался ниже высоты верхней территории коридора В течение всего, нужного на эвакуацию людей.

На что нужно обратить особенное внимание, проводя подобные расчёты?

  • Учитываем возможность возгорания в помещениях, расположенных не в одном, а в каждом пожарном отсеке здания.
  • Принимаем к сведенью то, что, в среднем, вытяжная установка дымоудаления характеризуется производительностью до нескольких тысяч кубов в час. Одновременно с этим расход в приточной противодымной системе может быть около десятков тысяч кубов в час.
  • Учитываем то, что большая скорость воздуха в противодымных воздуховодах достигает 11 м/с, тогда как рекомендуемая скорость колеблется в промежутке от 9 до 11 м/с.

Советы к выбору оборудования

Современная установка для удаления дыма
  • При приобретении и выборе противодымного оборудования экономия неуместна. Дело в том, что цена для того чтобы оборудования, кроме того в самом дорогом выполнении, на порядок ниже, чем цена оборудования, которое возможно будет эвакуировать на протяжении пожара.

О том, что людская судьба бесценна, напоминать излишне!

  • Выбирая вентиляторы для укомплектования системы, предпочтение отдаем особым модификациям, каковые вычислены на работу с газами, разогретыми до критических температур (до +600°С). В большинстве случаев, на эксплуатацию в таких условиях вычислены особые крышные противодымные либо взрывозащищенные модификации.
Вентиляторы, вынесенные на крышу
  • Монтаж противодымных вентиляторов допускается только в помещениях, изолированных от вентиляторов простого назначения. В случае если изолированного помещения под такие потребности нет, оборудование возможно установить на крыше здания.
  • В системах противодымной вентиляции допускается использование воздуховодов и каналов, изготовленных из негорючих материалов соответствующих классу «П» (предел огнестойкости EI 30, EI 150).
  • Решетки для устройства приемных отверстий для забора воздуха извне должны размешаться не ближе 5 метров от места предполагаемого вывода продуктов горения из систем вентиляции.

Особенности организации управления системой противодымной вентиляции

Шкаф пожарной сигнализации на промышленном объекте

Дабы опробование противодымной вентиляции прошло удачно, нужно наладить действенное управление системой.

Современное управление системой противодымной вентиляции работает в двух режимах:

  • в автоматическом режиме вентиляция запускается по окончании срабатывания противопожарной сигнализации;
  • в дистанционном режиме вентиляция приводится в воздействие с нажатием кнопки у эвакуационного выхода с этажа.

Принципиально важно: Управление противодымными системами должно быть спроектировано так, дабы с запуском вентиляторов при пожаре машинально отключались системы неспециализированной вентиляции и кондиционирования, расположенные и действующие в помещении, где случилось возгорание.

Вывод

Итак, мы рассмотрели неспециализированные сведения, которые связаны с эксплуатацией и построением противодымной вентиляции (см.кроме этого статью "Фильтровентиляционная система: цели применения, устройство, изучение образцов").

Больше нужной информации вы найдёте, взглянув видео в данной статье.
