Проектирование отопления и вентиляции – экономный обогрев и

Микроклимат в любом помещении – некоторый оптимальный комплект параметров, при которых человек чувствует себя комфортно и может продуктивно работать. На это воздействуют главным образом такие параметры как: влажность, температура окружающей среды, состав воздуха. А исполнения основной части задачи по поддержанию стабильности микроклимата лежит на вентиляционной и отопительной системах, исходя из этого вопросу проектирования стоит выделить особенное внимание.

Схема вентиляции и отопления жилища

Имеет ли суть совмещать отопительную и вентиляционную системы?

Большая часть людей у нас привыкли к классическому водяному отоплению, а вопрос совмещения вентиляции и отопления кроме того не рассматривают действительно, а напрасно. Так как проектирование системы вентиляции и отопления как единого целого разрешит максимально использовать возможности воздуховодов, они не будут простаивать в холодной время года.

К тому же, воздушная система отопления имеет ряд преимуществ перед классической, где в качестве теплоносителя употребляется вода.

Применение воздуха в качестве теплоносителя разрешает:

  • продолжить срок работы системы (долговечность воздушной отопительной системы достигает до 40 лет);
  • сократить время прогрева помещения;

Обратите внимание! В случае с водяной системой необходимо дождаться пока радиатор даст достаточное количество тепла, это занимает часы. Воздушная система поставляет в комнату уже подогретый воздушное пространство, необходимо лишь подождать пока он смешается с холодным воздухом. На это уйдет всего лишь 20 – 30 мин..

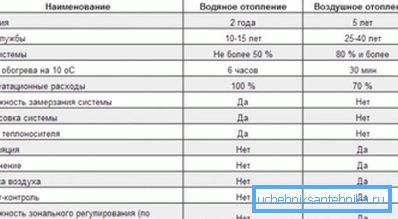

Сравнение видов отопительных систем

Неспециализированные положения о проектировании систем вентиляции и кондиционирования

Независимо от того выполняется проектирование систем отопления-вентиляции-кондиционирования маленького дома либо высотного здания, результатом выполненной работы будут 2 документа:

  • текстовая часть – в пояснительной записке проектировщик показывает неспециализированные технические решения, принятые в проекте. В частности, расчетом обосновывается принятое сечение воздуховодов, мощность системы кондиционирования и нагревательных установок. В случае если система будет устанавливаться на промпредприятии, то необходимо указать и методы защиты воздуховодов от агрессивных сред;
  • графическая часть – чертежи должны содержать схему сетей отопления, кондиционирования и вентиляции. В случае совмещения вентиляции и воздушного отопления работа мало упрощается.

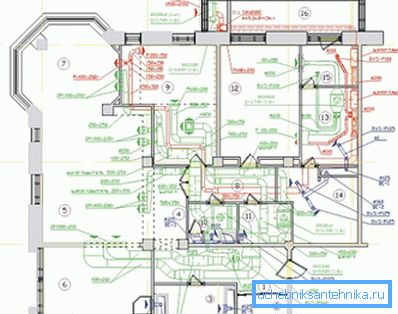

Вентиляция этажа коттеджа

В отношении чертежей отметить необходимо, что выполняться они должны в строгом соответствии с ГОСТом 21.602-79, несложный набросок от руки на миллиметровке неприемлем.

Обратите внимание! В случае если выполняется проектирование вентиляции и отопления маленького домика своими руками , то, само собой разумеется, возможно обойтись и без ГОСТа, основное, дабы работникам было все ясно. В остальных случаях – четкое следование нормативу в обязательном порядке.

Правила оформления чертежей

Чертеж должен содержать не только схематическое изображение самой проектируемой системы, но и замысел дома, в противном случае нереально будет оценить верно ли проложен, к примеру, воздуховод.

Что касается проектирования систем для многоэтажных домов, то в общем случае нужно:

  • вычертить на странице А1 замысел здания по этажам;
  • пронумеровать помещения, наряду с этим нумерация производится в соответствии с требованиям ГОСТ 21.602-2003, который был принят вместо еще советского нормативного документа ГОСТ 21.602-79. Что касается нумерации помещений, то число должно размещаться в кружке, нумерация ведется начиная с левой части чертежа, наряду с этим первое число употребляется для обозначения номера этажа, а все остальные – это, фактически, номера помещений;
  • после этого на этом же замысле необходимо в обязательном порядке нанести размеры ограждающих конструкций, это есть базой для подсчета потерь тепла;
  • в случае если будет употребляться водяное отопление, то выбирается место для размещения узла, на каждом этаже указывается разводка труб и указываются места размещения радиаторов;

Обратите внимание! ГОСТ на рабочие чертежи отопления и вентиляция дает четкий список допустимых условных обозначений. Творчество в этом вопросе недопустимо, а примеры некоторых обозначений будут рассмотрены ниже.

  • то же касается отображения на страницах воздуховодов и системы кондиционирования помещений.

Принятые условные обозначения на чертежах

В общем случае проектирование вентиляционной системы начинается с того, что на этажах обозначается их проектное положение. Затем в обязательном порядке необходимо дать разрезы по всем помещениям, где предусмотрена вентиляция.

На этих разрезах необходимо продемонстрировать проектное положение вентрешеток (указывается высота их размещения и размеры), также необходимо отобразить:

  • вентканалы и шахту (показываются пунктиром);
  • в обязательном порядке указывается отметка устья вентиляционной шахты и центра окна;
  • выполненные разрезы и поэтажные замыслы здания служат в качестве базы для вычерчивания аксонометрической проекции системы вентиляции.

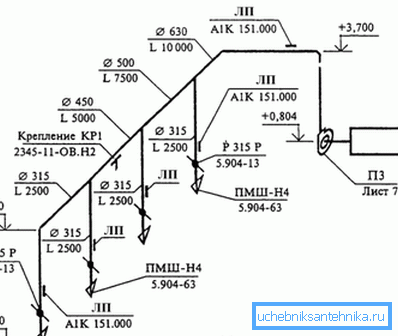

Аксонометрическая проекция вентиляции на этаже

Обратите внимание! Та же инструкция действует и при проектировании воздушных отопительных систем, совмещенных с системой вентилирования помещений.

При создании чертежей действуют такие правила:

  • любой элемент вентиляционной и отопительной системы в обязательном порядке маркируется и проставляется его порядковый номер (в пределах одной марки). К примеру, приточная система с естественной циркуляцией обозначается как ПЕ, с принудительной – П, воздушная завеса на чертеже обозначается буквой У, а отопительные агрегаты возможно идентифицировать по букве А.
Технологическая схема вентсистемы

ГОСТ оформление чертежей отопление и вентиляция не исчерпывается одним лишь документом 2003 года.

Маркировка некоторых элементов вентиляционной и отопительной систем приведены в отдельных нормативах:

  • при обозначении на странице воздуховодов и фасонных элементов направляться придерживаться рекомендаций ГОСТ 21.206-93;
  • ГОСТ 21.205-93 направляться применять, в то время, когда нужно на чертеже отобразить таковой элемент как изоляцию трубопровода, амортизационную вставку, опору и другие специфические элементы. Данный же норматив употребляется для обозначения направления воздушного потока, баков, трубопроводной арматуры и т. д;

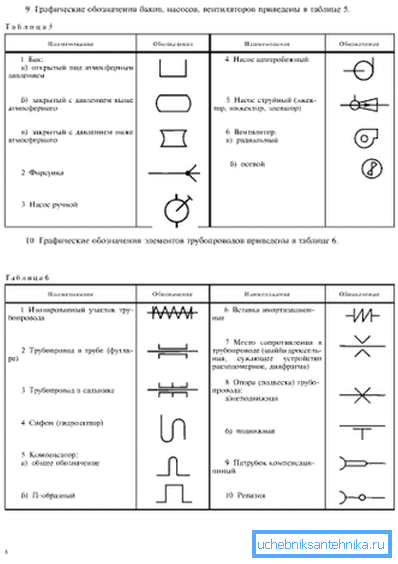

Примеры условных обозначений
  • ГОСТ 21.112-93 посвящен условным обозначениям подъемно-транспортного оборудования.

Обратите внимание! При изображении на чертеже условных обозначений этого типа, необходимо учитывать масштаб.

Неспециализированное управление по проектированию

Вентиляционная система, совмещенная с отопительной работает по такому принципу:

  • теплый воздушное пространство подается через подающий воздуховод в комнаты дома;
  • через вытяжной трубопровод воздушное пространство из помещений забирается, выполняется подмес свежего воздуха с улицы, и воздушная смесь подается обратно в нагревательный блок;
  • затем процесс повторяется.

Обратите внимание! Подобные системы в обязательном порядке оборудуются системой фильтров, довольно часто видится функция дополнительного увлажнения. Циркулирующий воздушное пространство испытывает недостаток в дополнительной очистке, поскольку он не всецело заменяется свежим.

Фильтр – обязательный элемент каждой вентсистемы

В частном постройке в каждом случае проектирование отопления вентиляции и кондиционирования лично, но возможно сформулировать пара универсальных правил:

  • подающий воздуховод комфортно размещать между этажами. Особенно таковой вариант подходит для каркасной технологии строительства, трубы не займут ни единого сантиметра свободной площади комнаты. При таком размещении на 2 этаже теплый воздушное пространство будет поступать от уровня пола, а на 1 – с потолка;

Обратите внимание! Необходимо учитывать, что из подающих решеток будет поступать теплый воздушное пространство, исходя из этого нежелательно размещать их прямо над диваном, креслом и т.д. Одновременно с этим нежелательно их размещение над шторами – вряд ли кому-нибудь будет приятно наблюдать на неизменно колышущиеся занавески.

  • в случае если перекрытия железобетонные, то лучше воздуховоды разместить в углах у стенку. Позже их легко возможно будет замаскировать посредством многоуровневого потолка.

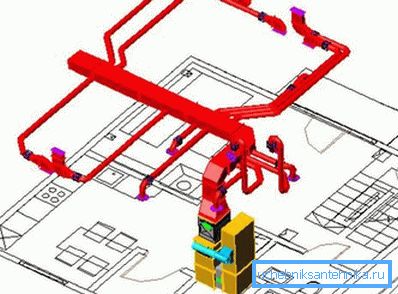

3D модель воздуховода, подающего теплый воздух

Имеется кое-какие особенности и в отношении размещения обратки – вытяжного воздуховода.

Так, верное проектирование систем отопления и вентиляции требует, дабы:

  • воздушное пространство попадал в вытяжной трубопровод на нижнем этаже – у уровня пола. Дело в том, что тут нагретый воздушное пространство попадает в помещения сверху, исходя из этого забор его у пола содействует более равномерному прогреву помещения;
Воздуховод для забора остывшего воздуха
  • на 2-м и последующих этажах забор должен производиться у потолка – теплый воздушное пространство поднимается вверх и скапливается в данной территории, что для человека не играется никакой роли;
  • именно на этом воздуховоде имеет суть разместить заслонку для регулирования воздушного потока, зимой это окажет помощь сэкономить на счетах за электричество;
  • особенное внимание необходимо выделить шумоизоляции воздуховодов на участках, прилегающих к нагревательной установке. Быть может, имеет суть на этих участках применять гибкие воздуховоды либо применить наружную шумоизоляцию;
  • летом отопления работать не будет, исходя из этого вытяжная вентиляция должна иметь выход крышу, в теплое время года через него будет удаляться загрязненный воздушное пространство;
  • подмес свежего воздуха с улицы может выполняться через стеновые клапаны.

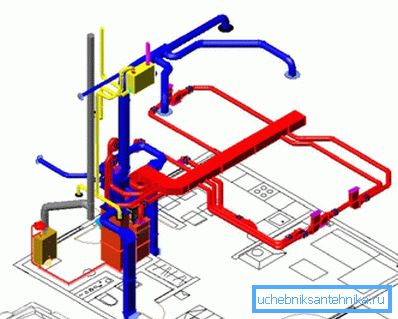

Так выглядит система в целом

Раздельно необходимо упомянуть об источнике тепла. Само собой разумеется, возможно применять установки, работающие от электричества, но такие системы сложно назвать экономичными, да и для загородных домов зависимость от электричества – не лучший вариант.

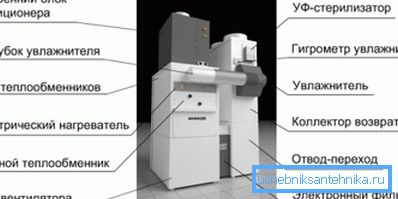

На фото – вентиляционный блок

Исходя из этого довольно часто употребляются установки, в которых нагревательный элемент подключается к простому отопительному котлу (электрическому либо твердотопливному – значения не имеет). Цена эксплуатации таких системы приблизительно на 20-30% ниже в сравнении с простым водяным отоплением.

Обратите внимание! Кроме этого, котел может в один момент употребляться для тёплого водопровода и, к примеру, «теплых полов».

Водяной котел используется не только для обогрева жилья

Несложный расчет воздушной отопительной системы, совмещенной с приточной вентиляцией

Тут, само собой разумеется, очень многое зависит от метода организации циркуляции воздуха. В случае если, к примеру, употребляется лишь частичная рециркуляция, то это разрешит мало сэкономить на электричестве, поскольку нагревательному прибору не нужно будет тратить энергию на подогрев воздуха с температурой, равной уличной.

Иначе, вариант с частичной рециркуляцией не всегда приемлем чисто с гигиенической точки зрения, поскольку часть загрязненного воздуха все равно останется в помещении. Но нулевая рециркуляция, особенно зимой, обойдется обладателям недешево, но воздушное пространство будет гарантированно будет чистым.

Расчет воздушного отопления совмещенного с вентиляцией выполняется исходя из того, что в помещении обязана поддерживаться заданная температура окружающей среды. От этого не должен мучиться приток, другими словами кратность замены воздуха в комнате должна быть кроме этого величиной постоянной.

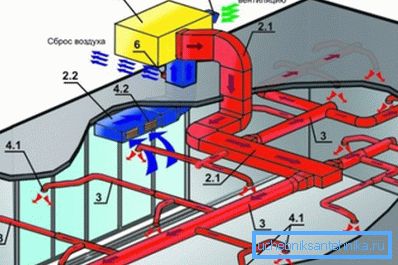

Приток воздуха должен быть примерно равным вытяжке

В качестве примера приведен очень упрощенный вариант расчета, но он подойдет, к примеру, для частного строительства.

Целый расчет возможно поделить на 3 несложных этапа:

  1. Необходимо выяснить теплопотери в помещении. Для упрощения расчета нужно воспользоваться онлайн-калькулятором, это разрешит учесть тонкости наподобие типа стеклопакета, установленного в квартире, климатической территории и т. д. При ручном расчете многие новички испытывают проблемы с этим;

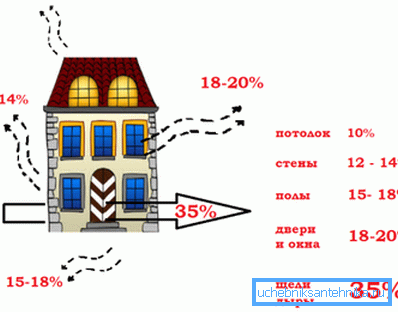

Основные источники потерь тепла

Обратите внимание! От правильности исполнения этого пункта будет зависеть свойство отопительного прибора поддерживать нужную температуру в квартире. В случае если, к примеру, итог окажется заниженным, то нагреватель просто не справится и о комфорте возможно будет забыть.

  1. После этого необходимо задаться температурой, которая обязана поддерживаться в помещении и температурой выхода (на выходе из отопительного прибора) и выяснить расход воздуха при заданных условиях. Расчет ведется по формуле

G=Qп/[с•(tг-tв)],

в данной формуле приняты такие обозначения:

  • Qп – потери тепла, подсчитаны на прошлом этапе, Вт;
  • с – теплоемкость воздуха, Дж/(кг•К), справочная величина, принимается равной 1005;
  • tг и tв – температура из отопительного прибора и температура в комнате, ?С.
  1. Определяется расход тепла, которое нужно будет затратить на подогрев этого воздуха, употребляется формула

Qн=G•c•(tв-tн),

где tн – наружная температура окружающей среды, ?С.

Пример расчета

Как пример выполним несложный расчет в котором стоит задача выполнить расчет отопления и вентиляции, при условии их совместной работы.

Приняты такие данные:

  • в комнате установлены двойные стеклопакеты, а площадь остекления в процентном соотношении образовывает 20% от площади стенки;
  • принята наружная температура -30?С;
  • в комнате лишь одна стенки выходит наружу;
  • площадь помещения – 20 м2;
  • в доме обязана неизменно поддерживать температура на уровне +20 ?С, температура подачи +50 ?С;

Расчет делаем по рекомендованной методике:

  • потери тепла для для того чтобы случая составят 2,26 кВт;
  • расход воздуха для для того чтобы случая должен составлять G = 2260/(1005(50-20)) = 0,075 кг/с;
  • тепла на подогрев пригодится Qн = 0,075•1005•(20-(-30)) = 3769 Вт = 3,77 кВт. Уже опираясь на эти сведенья возможно подбирать отопительный прибор по паспортным чертям.

Подведение итогов

Проектирование вентиляционной системы лишь на первый взгляд может показаться несложным – уложить несколько труб, да вывести их на крышу. На самом же деле все куда сложнее, а в случае, в то время, когда вентиляция совмещена с воздушным отоплением, сложность задачи лишь возрастает, поскольку необходимо обеспечить не только отвод нечистого воздуха, но и добиться стабильной температуры в комнатах.

Видео в данной статье носит теоретический темперамент, в нем эксперты дают ответы на ряд неспециализированных вопросов.
