Монтаж вентиляции: как самому обустроить систему

При постройке частного жилого дома, кроме водопровода, канализации, электричества и других инженерных сетей, нужно предусмотреть обустройство системы проветривания. Она есть крайне важным причиной для обеспечения комфорта и уюта в доме. Монтаж вентиляции не образовывает особенных трудностей, но, при проведении работ принципиально важно учитывать кое-какие нюансы и особенности.

Инструкция, приведенная в данной статье, окажет помощь вам разобраться в них.

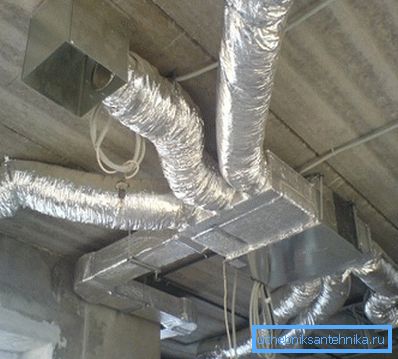

От качественного монтажа вентиляции зависит комфортный микроклимат в доме

Разновидности вентиляции

Перед тем как брать комплектующие для монтажа вентиляции и приступать к ее изготовлению, нужно понимать принцип ее работы и различать естественную и принудительную схемы ее функционирования.

Для организации действенного воздухообмена как правило достаточно естественной вентиляции. В этом случае приток и удаление воздуха осуществляется за счет разности давлений и температуры снаружи и в проветриваемых помещений.

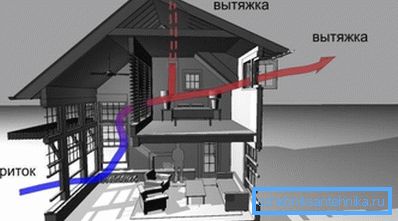

На фото – схема естественной вентиляции коттеджа

Не обращая внимания на то, что цена монтажа вентиляции, работающей по этому принципу, маленькая, эта система проветривания имеет пара недостатков:

  1. Эффективность ее работы сильно зависит от погодных условий. Чтобы появилась тяга, температура в помещения должна быть выше, чем снаружи. Исходя из этого в теплое время года ее производительность очень сильно значительно уменьшается.
  2. Для организации оттока воздуха нужна прямая вентиляционная шахта большого сечения и протяженности. Не в любых ситуациях имеется возможность ее изготовления.

Этих недостатков лишена принудительная вентиляция, где ток воздуха организуется посредством вентиляторов. Но в этом случае расходные материалы для монтажа вентиляции будут стоить пара дороже, поскольку необходимо будет покупать разное электрооборудование.

Кроме этого выше будет и цена ее эксплуатации (увеличивается расход электричества, нужной для питания двигателей вентиляторов).

Схема механической вентиляции коттеджа

Обратите внимание! Работа принудительной вентиляционной системы сопровождается шумом. При ее конструировании, кроме всего другого, направляться позаботиться о качественной звукоизоляции, в противном случае она будет создавать неудобство жителям дома.

Монтаж инженерной сети

Применяемые материалы

Уровень качества конструируемой инженерной сети зависит от применяемых воздуховодов. Их выбор зависит от функционального назначения вентиляционной системы, площади проветриваемых помещений и параметров перемещаемой воздушной среды.

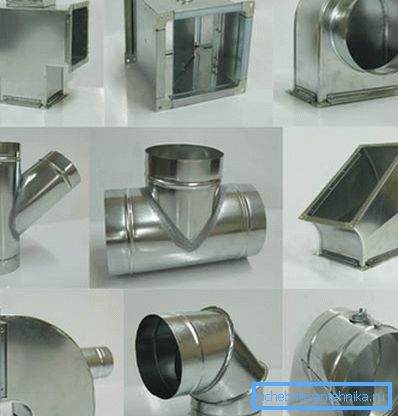

Фасонные детали для обустройства вентиляции

Наиболее распространены воздушные каналы круглого и прямоугольного сечения, изготавливаемые из стали.

Ее толщина и покрытие зависит от состава и температуры воздуха, проходящего по вентиляции:

  • при температуре среды ниже + 80 градусов Цельсия и влажности до 60% употребляется оцинкованная сталь толщиной от 0,5 до 1 мм;
  • в случае если параметры воздушной среды превышают вышеуказанные, употребляются воздуховоды из нержавеющей либо углеродной стали с толщиной стены до 2 мм;
  • при необходимости транспортировки воздуха, содержащего агрессивные газы, рекомендуется использовать в вентиляционной системе детали, произведенные из металлопласта либо алюминия с толщиной стены от 1,5 до 2 мм.

Кроме прямых воздушных каналов, современной индустрией выпускается множество фасонных деталей, разрешающих сконструировать разветвления, обводы, повороты и без того потом.

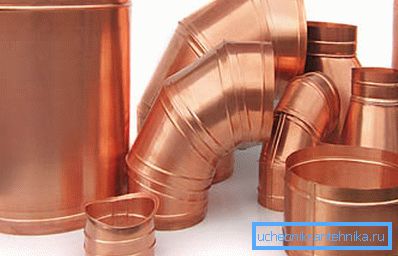

Использование медных воздушных каналов позволяет создать не только эффективную, но и красивую вентиляционную сеть

В случае если предусматривается открытая прокладка каналов, возможно выбрать изделия из меди, текстиля либо пластика, отличающиеся привлекательным внешним видом.

Типы соединений

Воздушные каналы, чтобы не было протечек воздуха, должны соединяться между собой полностью герметично.

Для этого существуют следующие методы:

  1. Фланец. Производится из стальной полосы либо угловой стали. Закрепляется на стальном воздуховоде при помощи отбортовки.
  2. Бандаж. Особая деталь, которая наряжается на воздушные каналы с заблаговременно отбортованными кромками. С целью достижения громаднейшей герметичности бандаж возможно заполнен герметичной мастикой. Данный метод чаще используется для конструирования вентиляционных систем в химических производствах.
  3. Ниппельное (муфтовое) соединение. Наиболее распространено в личном постройке ввиду легкости установки. В случае если ниппель не оборудован уплотнителем, при его установке стык должен быть дополнительно герметизирован липкой лентой.
Схема ниппельного соединения вентканалов
  1. Раструб. Еще более эргономичный и легкий метод стыковки воздушных каналов между собой. В этом случае конец одной детали вставляется в намерено расширенный торец другой. Его недостаток – недостаточная герметичность, что требует дополнительных усилий по герметизации стыков.

Особенности установки

Инструкция к монтажу вентиляции понятна кроме того неопытному мастеру.

Вот пара советов, воспользовавшись которыми, вы с успехом выполните все работы своими руками, взяв надежную и долговечную систему организации воздухообмена в доме:

  1. Перед тем как приступить к работе нужно определиться с типом применяемых креплений. Для установки вентиляционных каналов маленького диаметра подойдет монтажная вентиляционная скоба. В случае если проектом предусматривается использование более массивных воздуховодов громадного сечения, нужна монтажная шина для вентиляции, складывающаяся из планки и двух шпилек, прикрепляемых к потолку. Количество кронштейнов определяется лично, исходя из веса, материала и длины воздушных каналов.

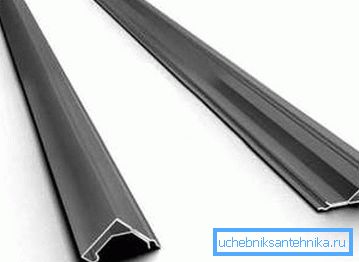

Монтажная шина
  1. Кроме этого нельзя начинать работу без составления схемы вентиляционной сети. оптимальнее начертить ее на замысле дома. Не забывайте, что воздушное пространство должен проходить путь из жилых помещений к хозяйственным и вспомогательным. В противном случае загрязненные воздушные массы из туалета и кухни будут попадать в спальню и гостиную, что не добавит комфорта.
  2. Не забудьте о приточных каналах. Монтаж принудительной системы проветривания требует наличия хотя бы одного воздуховода, засасывающего свежий воздушное пространство с улицы. Кроме этого возможно обустроить подоконные приточные клапаны с вентиляторами либо без них, каковые восполнят недостаток воздуха, появившийся в следствии его удаления.
Приточный воздушный клапан
  1. При конструировании вентиляционной сети не забывайте, что в зимний период на протяжении их работы на внутренней поверхности конденсируется влага. Исходя из этого располагать трубы направляться так, дабы жидкость не попадала вовнутрь помещения либо на электрооборудование (вентиляторы, калориферы и без того потом). Целесообразно применять особые конденсаторы жидкости, закрепить каковые кроме этого окажет помощь шина для монтажа вентиляции.
  2. Горизонтальные участки вытяжных воздушных каналов должны быть оборудованы вытяжными вентиляторами в обязательном порядке. Независимой тяги не хватит, дабы вывести загрязненные воздушные массы наружу.
  3. В случае если монтируемая вами вентиляционная система имеет разветвленную структуру со множеством входящих отверстий, нужно предусмотреть монтаж обратных клапанов, мешающих выбросу отработанного воздуха в жилые помещения. Благодаря им создается необходимое направление движения воздуха.
Обратный воздушный клапан

Обратите внимание! Техника безопасности при монтаже вентиляции обязана соблюдаться неукоснительно. В другом случае громадна опасность порчи оборудования и комплектующих, и причинения важного вреда здоровью людей, участвующих в установке воздуховодов.

Вывод

Ознакомившись с изложенной выше информацией, вы выяснили, как создавать монтаж вентиляции и кондиционирования. Дополнительные сведения, касающаяся установки рекуператоров тепла, фильтрационных установок, систем управляющей электроники и без того потом имеются в видео в данной статье.
