Крепеж для вентиляции – виды и методы

Организовывая систему проветривания помещений в доме либо квартире, мы можем применять три варианта воздуховодов – твёрдые, полугибкие и гибкие. Они изготавливаются из металла, пластика и полимеров. Для монтажа к стенке либо потолку создан особый крепеж для вентиляции, о котором сейчас и будет наша статья.

Помимо этого, продемонстрируем на наглядном примере, как это все должно происходить.

Вентиляционный крепеж позволяет надежно закрепить вентканал

Крепление воздуховодов

Вентиляционные каналы возможно закреплять различными методами в горизонтальной и вертикальной плоскости. Весьма редко их устанавливают и в наклонном положении.

Для крепления используют особые фиксирующие элементы. Способы их монтажа зависят формы и габаритов воздушного канала.

Горизонтальных

При монтаже вентиляционных каналов на кирпичные (железобетонные) стенки либо колонны применяют железные кронштейны в форме угольника. Их заделка в поверхность производится посредством угловых подкладок.

Кронштейны на выступающей части имеют отверстие для подвесок воздушного канала.

Размеры выходящей из стенки планки и протяженность ее заделки в поверхность зависят от габаритов воздуховода.

  1. К ж/б колонне вентиляционные каналы крепят уголками, подкосами, косынками из листового металла. Стальную плиту прикрепляют к колонне дюбелями, по окончании чего к ней направляться привинтить уголок и подкос.
  2. К цементной панели воздуховод крепят посредством кронштейнов, к железной колонне – хомутами и траверсами.
  3. К двутавровым балкам воздухопроводы присоединяют скобами, сделанными из стальной либо металлической полосы.
Струбцина – надежный крепеж для для вентиляции

Вертикальных

Круглый воздушный канал в сечении до 1 м к кирпичной стенке присоединяют посредством опоры, складывающейся из:

  • железной консоли;
  • особых подкладок;
  • хомутов – из стали и из уголка.

К железобетонной колонне круглые воздухопроводы присоединяют кронштейном, складывающимся из приваренных к железной плите консолей и 2-х половинных хомутов. Последние соединяют болтами по окончании завершения сборки вентиляционного канала.

Совет: в то время, когда нет возможности закрепить вентиляцию на стене либо колонне, ее возможно установить, применяя крышу.

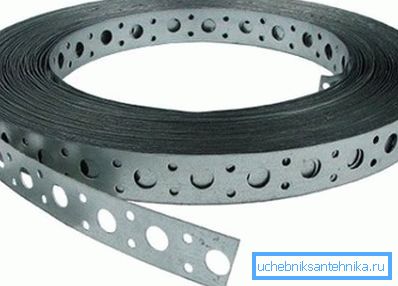

На фото – перфолента для подвеса венткороба

Установка вентиляции

Ниже инструкция посоветует, как верно необходимо все делать:

Горизонтальной
  1. Сделайте осмотр участка, где будет проходить воздуховод.
  2. Установите крепежные элементы на стенах и колоннах.
  3. Установите на отметках подъемники и подведите детали воздушных каналов.
  4. Соберите отдельные элементы в блоки и закрепите хомутами, на каковые будет осуществлена подвеска.
  5. Сделайте монтаж воздухопроводов, применяя фланцевые крепления.
  6. Приступите к сборке и креплению всей вентиляционной системы к заблаговременно подготовленным в стенках и колоннах элементам.
  7. Производите диагностику правильности установки и соединения участка вентиляции к уже имеющимся блокам в здании.
  8. Уберите вспомогательные приспособления и удостоверьтесь в надежности воздействие собранной системы.
Вертикальной
  1. Разметьте участки, где нужно будет установить крепежные элементы.
  2. Сделайте их монтаж и подведите к этим местам части будущего воздуховода.
  3. Закрепите перед началом процесса на наружной стенке кронштейн, подъемник и систему блоков.
  4. Соберите из отдельных деталей конструкцию с растяжками.
  5. Установите особый зонт и поднимите собранную часть.
  6. Выровняйте при помощи растяжек и закрепите в нужном положении.
  7. Сделайте объединение с уже установленными частями и закрепите все.

Совет: в то время, когда нужно установить вентиляцию под подвесным потолком, до его установки подвесьте звенья воздушного канала, после этого смонтируйте воздушные распределители монтажа подвесного потолка.

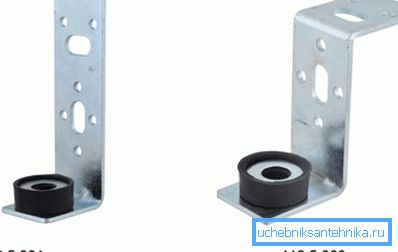

L и Z-образные крепежные элементы для прямоугольных вентканалов

Способы закрепления вентиляционных каналов

Монтаж вентиляции возможно проводить следующим образом:

  1. Использовать L-образный кронштейн, цена которого в полной мере доступна. Элементы воздухопровода прикрепляйте к нему шурупами либо винтами.
  2. Прямоугольный воздушный канал вероятно закреплять винтами либо шурупами посредством Z-образного кронштейна.
  3. Монтаж с применением шпилек и профиля:
  • вентиляция обязана упереться в траверсу;
  • резьбовые детали уменьшают боковые смещения.

Часто применяют резиновый профиль, дополнительно снабжающий звуковую изоляцию воздушного канала.

  1. Для крепежа трубы круглого сечения имеете возможность применять перфоленту. Делать это необходимо посредством петли либо креплением к винту на участках зацепления. Недостаток метода – нет нужной жесткости.
Крепление воздушных каналов к потолку своими руками

Совет: для труб диаметром менее 200 мм возможно снизить уровень шума воздушного канала, в случае если применять в один момент с перфолентой еще и хомут.

  1. Применяйте для монтажа шпильки и хомут.
  2. Использовать возможно время от времени и латунный распорный анкер, который необходимо вставить в заблаговременно изготовленное отверстие и закрутить шпильку.

Совет: в случае если нет возможности прикрепить воздуховоды к потолку, применяйте для монтажа железную балку со струбциной, с закрепленной на ней шпилькой.

Используют следующие крепежные изделия для вентиляции, материалы и приспособления:

  • кронштейны разной формы;
  • профили;
  • траверсы;
Использование траверсы
  • шпильки;
  • перфолента;
  • хомуты;
  • струбцины;
  • подъемные механизмы;
  • стальные уголки;
  • листовое железо;
  • железные рейки.

Вывод

Надежную установку вентиляционной системы может гарантировать лишь верный крепеж. Для этого применяют разные приспособления, детали и материалы. В данной статье было детально поведано о том, как они все должны употребляться при необходимости.

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
