Как обустраивается вентиляция котельной частного дома

Размещая котельную у себя в доме, кое-какие обладатели пренебрегают требованиями и правилами, что может привести в будущем к катастрофическим последствиям. На протяжении работы котла в помещении создается разреженное пространство, которое требует достаточного притока свежего воздуха, в противном случае имеется риск происхождения обратной тяги. Сейчас наша цель поведать вам, как обязана производиться вентиляция котельной по СНиПу и продемонстрировать это на примере.

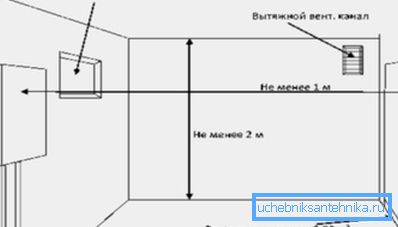

На фото – схема вентиляции котельного помещения

Для чего это необходимо

Помните, что верно спроектированный воздухообмен в помещении, где установлен котел отопления дома, есть обязательным условием его эксплуатации. Если вы начнёте пренебрегать данным аспектом, концентрация угарных газов в котельной может достигнуть размеров, угрожающих вашему здоровью, и всех живущих в доме. Методы циркуляции воздушных масс в ней смогут быть различными и зависят они от типа отопительного оборудования (читайте кроме этого статью "Опробование вентиляции: тестируемые величины и нормативные требования").

СНиП предусматривает систему вентиляции, нужную для удаления избыточного тепла от оборудования и трубопроводов, и для поддержания чистоты воздуха в рабочей территории. В то время, когда это не удается осуществить посредством естественного движения воздушных потоков, требуется установка устройств, талантливых принудительно проводить воздухообмен. Цена системы в этом случае увеличится.

Правила котельной вентиляции

Проектируя личный дом, мы обращаем внимание на каждую мелочь, которая может появиться в планировке и интерьере каждой комнаты. Именно на этом этапе направляться кроме этого шепетильно создать помещение для котельной, которая есть обязательным элементом.

Вентиляция в котельной с газовым котлом до 350 кВт

Не смотря на то, что для него не пригодятся какие-то особые дизайнерские таланты, поскольку все основные параметры в далеком прошлом регламентированы, вы все равно должны подойти к задаче без шуток. В противном случае вы имеете возможность подвергнуть себя риску происхождения пожара, не говоря о штрафах от государственного пожарного надзора за нарушения регламента работ.

Виды

Значительно чаще в качестве горючего в частных зданиях применяют газ, для которого нужен постоянный приток свежего воздуха, талантливый в достаточной мере утилизировать продукты горения. Для обеспечения обычного воздухообмена в большинстве случаев хватает естественной вентиляции. В помещении, где установлены ветхие двери и окна, подсос воздуха осуществляется через разные щели.

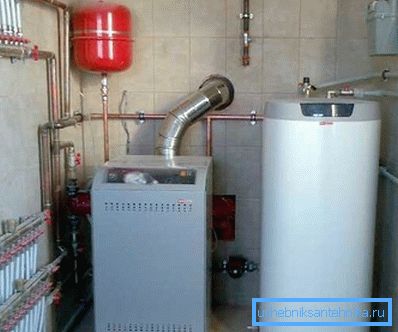

Габариты котельной в частном доме не всегда соответствуют нормам

В случае если же комната более-менее герметичная, рекомендуем применять дополнительное его вентилирование. Так вы сможете убрать из котельной излишки продуктов горения и остатки несгоревшего газа, следы которых будут четко видны в виде копоти на потолке и стенках. Но, неэстетичный внешний вид котельной - это самые меньшие неприятности, каковые может создавать нехорошая вентиляция.

Естественная
  1. Используется для котлов мощностью до 30 кВт.
  2. Инструкция разрешает сделать отверстие в стенке O100-150 мм, а после этого вставить в него пластиковую трубку, которая и будет необычным воздуховодным каналом.
  3. Защиту от внешнего мусора в полной мере может обеспечить простая пластиковая либо железная сетка.
  4. Установите с внутренней стороны воздуховода обратный клапан, который станет препятствием выхода воздуха наружу.
  5. Смонтируйте таким же образом вытяжное отверстие, прикрыв его на выходе от атмосферных садков в виде снега и дождя.
  6. Расположите приточное отверстие в нижней части перекрытия за топливником, дабы воздушное пространство сходу попадал прямо в камеру сгорания, а не распространялся по всей котельной.
  7. Расположите вытяжное отверстие над котлом, поскольку продукты горения будут подниматься вверх.
Механическая
  1. Используется в том случае, в то время, когда нет возможности обустроить естественную вентиляцию.
  2. Разрешает осуществлять регулировку воздухообмена, чего в естественной сделать нереально.
  3. Основные элементы системы - вентиляторы, при выборе которых направляться добавить к большому количеству расхода воздуха котлом еще приблизительно 30%.

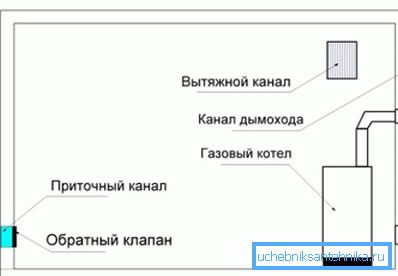

Как обустроена приточная вентиляция в котельной частного дома

Требования к дымоходам

При обустройстве дымоходов котельных вы должны кроме этого придерживаться определенных правил. Их исполнение кроме этого крайне важно для надёжной работы котла, работающего на газу.

Рассмотрим требования подробнее:

  • выбирая диаметр труб нужно руководствоваться инструкцией к оборудованию;
  • не нужно поднимать трубы выше конька крыши более чем на 5 м;
  • запрещена установка зонтов на дымоходах;
  • сечение дымохода направляться подбирать в соответствии с определенной моделью котла;

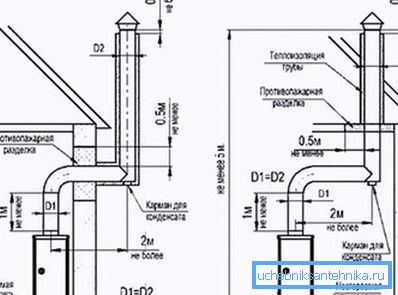

Дымоход для газового котла
  • труба должна быть цилиндрической формы и быть изготовленной из металла, нужно кроме этого предусмотреть отверстие для чистки;
  • запрещается делать на дымоходе более трех изгибов либо поворотов.

Совет: отнеситесь важным образом ко всем требованиям по установке дымохода, в противном случае его неверная работа может стать обстоятельством ужасных последствий.

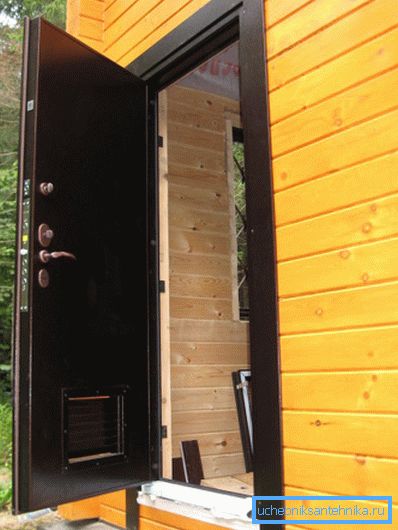

Металлические двери в котельную с вентиляцией

Как вычислить вентиляцию котельной частного дома

Воздухообмен в помещении должен соответствовать СНиПу II-35-76.

Он предусматривает такие требования в котельных, где нет постоянного персонала :

  • при применении газового оборудования необходимо обеспечить трехкратный обмен воздуха за 1 час работы котла. В этом случае количество воздуха, требующийся для поддержания процесса горения, не учитывается;
  • высота котельной должна быть 6 м. В случае если это сделать нереально, что значительно чаще и получается в условиях частного дома, нужно расширить кратность воздухообмена, добавив по 25% на любой метр понижения данного параметра;
  • в случае недостаточного притока воздуха через вентканалы естественным методом, необходимо установить принудительную воздухообменную систему.

Данные требования являются неспециализированными для котлов, работающих на газу и на жёстком горючем. Имеется лишь маленькие различия в местах установки вентиляционной системы.

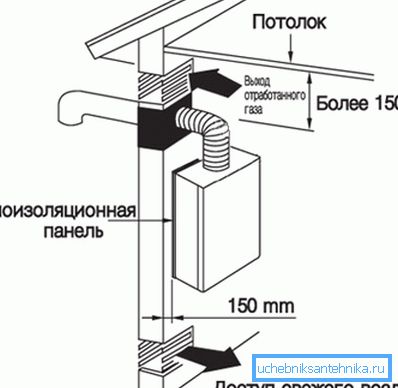

Вентиляция газовой котельной – подача и вывод воздушных масс

Совет: перед тем как брать нужное оборудование и устанавливать воздушные каналы своими руками направляться провести расчет основных параметров.

Для бытовых котельных возможно упростить расчет, взяв во внимание следующие параметры:

  1. Количество помещения.
  2. Скорость воздушного потока (не меньше 1 м/с).
  3. Коэффициент увеличения кратности воздухообмена, который зависит от высоты потолков.

Данные чёрта будут необходимы для расчета нужного диаметра воздушного канала.

Пример:

  1. Габариты помещения котельной – 3х3х2,5 м (ширина, дина, высота). Из этого находим количество, который равен 22,5 м?.
  2. Вычисляем кратность воздухообмена, учитывая коэффициент: (6-2,5)х0,25+3= 3,9.

Соответственно за 1 час при естественной вентиляции должно проходить 3,9х22,5=88 м? воздуха.

Диаметр канала рассчитывается так:

F = 88 м3 / 3600 = 0,024 м2,

по окончании перевода в площади в диаметр, мы возьмём цифру 88 мм, ближайшее значение стандартного диаметра трубы – 100 мм.

В этом случае мы определили вентканал вытяжной вентиляции, приточной должен быть точно таким же.

Вывод

Запрещено проигнорировать правила и требования строительных норм при обустройстве котельной в частном доме, где вентиляция играется одну из наиболее значимых ролей. В данной статье мы поведали об основных из них, и на примере растолковали, как верно проводить расчет вентканалов для обеспечения верного воздухообмена в помещении с котлом, работающем на газе либо жёстком горючем (см.кроме этого статью "Автоматическое управление вентиляцией в помещении").

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
