Естественная вентиляция коттеджа: базовая информация по теме

Не считая основных коммуникаций в жилых помещениях должна быть предусмотрена система воздухообмена, разрешающая улучшить микроклимат. Особенного подхода требует вентиляция коттеджа, поскольку строения для того чтобы типа значительно чаще возводятся с применением каменных материалов, каковые не хорошо пропускают воздушное пространство. Самым экономичным вариантом есть циркуляция потоков естественным методом.

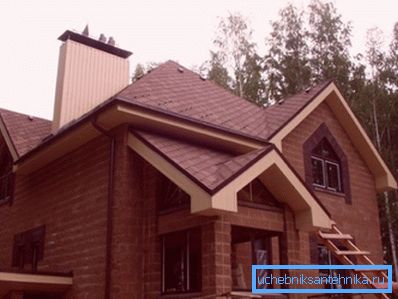

На фото представлен коттедж с закрытыми трубами вентиляции.

Основные преимущества системы

В то время, когда обмен воздушных масс является следствием отличия давлений, у личных застройщиков появляется возможность сберечь денежные ресурсы. Не смотря на то, что подобные системы пара уступают в эффективности своим механическим аналогам, в простых условиях они смогут нормально использоваться.

Простейший вариант системы вентиляции

Рассмотрев их преимущества, можно понять всю выгоду:

  • Отсутствие эксплуатационных затрат разрешает экономить на протяженном отрезке времени.
  • Низкая цена основных элементов предоставляет возможность устраивать недорогие системы.
  • В связи с отсутствием сложного оборудования риск аварии фактически сводится к нулю.
  • Достаточная эффективность при работе в простых условиях, в то время, когда нет необходимости в через чур активной смене воздуха.

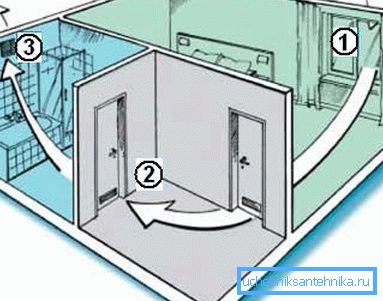

Простой пример работы системы.

Справка! Пунктами СНиП 2.08.01-89 предусматривается самая несложная схема: воздушный поток поступает в помещения через форточки, клапаны, окна и удаляется через вытяжки, расположенные в санитарных узлах и кухнях.

Начальные вычисления на примере

Перед тем как составлять проект вентиляции коттеджа, нужно сделать предварительные расчеты. С их помощью возможно выяснить необходимое количество притока воздуха и его вывода из жилища. Как пример возьмем жилое строение, площадь комнат которого представлена в таблице. Высота потолков образовывает 3 м.

Тип помещения Площадь в квадратных метрах
Спальня 20
Детская 24
Гостиная 30
Библиотека 16
Кабинет 18
Туалет 2
Ванная 8
Кухня 20

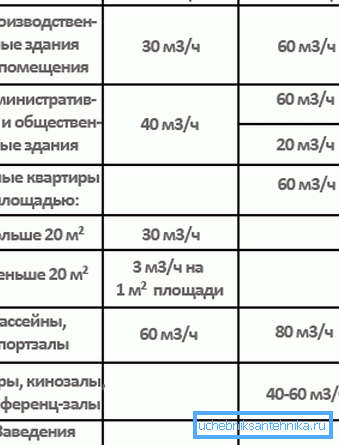

Потребность людей в свежем воздухе.
  1. Определяется количество нужного воздуха конкретно для жилых помещений. В расчет не берется кухня и санитарные узлы. Так, получается: (20+24+30+16+18)x3=324 куб. м/час
  2. Вычисляется количество воздуха с учетом людей, живущих в доме. На одного человека расходуется в среднем 30 куб. м/час. В нашем случае 5 членов семьи. Вследствие этого выходит: 30×5=150 куб. м/час.
  3. Рассчитывает вытяжка на три помещения. Так как следствие второго пункта меньше, то берем за базу первый из них. Процентное соотношение будет смотреться так: кухня – 60, ванная – 25, туалет – 15. Окончательные данные представлены в таблице.
Тип помещения Вытяжка, куб. м/час
Кухня 194,4
Ванная 81
Туалет 48,6
Итого: 324 куб. м/час

Примечание! Вентиляция в котельной коттеджа рассчитывается раздельно, поскольку она будет зависеть от типа оборудования и его черт. Эксперты советуют инсталлировать дублирующий воздухообмен.

Мало о проектировании

Перед тем как будет произведена установка основных элементов, должны быть продуманы все небольшие детали. Проектирование вентиляции коттеджа начинается с постановки базовых задач и разработки неспециализированной схемы. Последующие эскизы окажут помощь уточнить размещение отдельных узлов, и маршрутизацию дорог.

Устройство притока воздуха

Дабы обеспечить качественную циркуляцию потоков, на окна либо стенки устанавливаются особые клапаны. С их помощью воздушные массы поступают с улицы конкретно в жилище. Потом при помощи вентиляционных решеток они продвигаются в другие помещения.

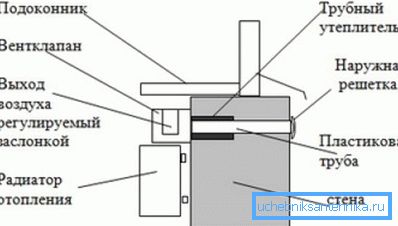

Строение устройства для притока воздуха.

Процесс установки клапана

Настенные и оконные приточные изделия не нуждаются в подключении к электросети. По окончании инсталляции они не пропускают во внутреннюю часть шумы и разные загрязнения. Для лучшего сохранения тепла в помещении рекомендуется монтировать элемент за радиатором отопления, дабы поступающий воздушное пространство успевал прогреваться.

Работы по установке приточного клапана достаточно несложны, исходя из этого их в полной мере реально осуществить самостоятельно. Отверстие проделывается с применением бытового перфоратора и бура. По окончании внедрения устройства во внутреннюю часть направляться произвести операции по изоляции.

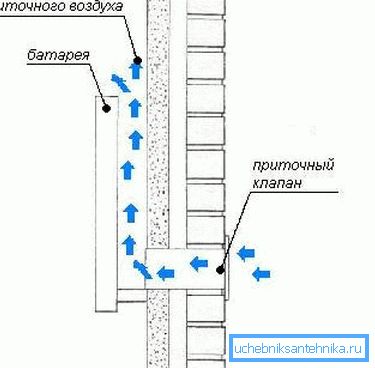

Демонстрируется, как происходит движение потоков.

Инсталляция переточных решеток

Дабы воздушное пространство имел возможность свободно циркулировать между комнатами, в боковые плоскости вставляются особые решетки, каковые имеют хорошую звуковую изоляцию. Они смогут встраиваться в двери либо стенки. Устанавливать их следует в нижней части, тогда возможно добиться хорошего воздухообмена.

В двери либо стенке вырезается отверстие, соответствующее размерам купленной решетки. Ее части вставляются конкретно в подготовленный проем с каждой стороны. Крепление осуществляется при помощи шурупов.

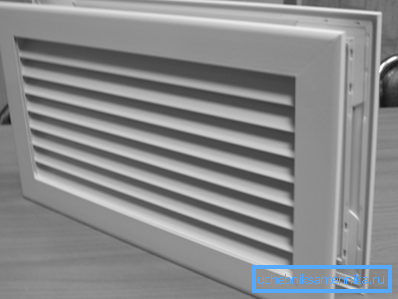

Так выглядит решетка для пропуска воздуха из одной комнаты в другую.

Создание системы вытяжки

Естественная вентиляция есть наиболее несложным решением, но требует тщательного соблюдения правил, в противном случае функционирование системы будет малоэффективным. Чем меньше будет совершено погрешностей в ходе монтажа, тем лучше начнёт работать воздухообменная сеть строения.

Распространенные ошибки

  • Неправильное размещение вентиляционных решеток ведет к большому понижению эффективности системы. От потолка направляться отступать не более 10 см, дабы в ходе эксплуатации воздушное пространство не застаивался.
  • Вентиляционная труба частенько устанавливается на недостаточную для качественного функционирования высоту. В этом случае отмечается маленькая отличие давлений.
  • Через чур много извилин в отводном канале ведет к понижению тяги. В случае если возводится вентиляционная система естественного воздухообмена, то необходимо делать отводную магистраль максимально прямой.
Правила установки вытяжной трубы.

Размещение трубопроводов

В то время, когда проводится вентиляция в коттедже своими руками по заблаговременно подготовленному проекту, то значительно чаще элементы скрываются в особые каналы, сделать каковые в готовом строении проблематично. Таковой метод считается наиболее предпочтительным с позиций эстетики. Но при необходимости трубы возможно провести без скрытия.

Пример расположения трубопроводов.

Фиксация элементов

Составные части системы смогут быть закреплены разными методами. Окончательный вариант зависит от габаритов изделий и формы сечения. Ниже приводятся основные способы фиксации фрагментов сети.

Конечно же, имеются и другие технологии монтажа, но эти зарекомендовали себя с лучшей стороны.

  • Воздуховоды с прямоугольным и квадратным сечением, в большинстве случаев, крепятся с применением траверсов и особых шпилек, ограничивающих возможность перемещения. Цена их низка.
  • Фиксация круглых трубопроводов чаще осуществляется с применением шпилек и хомутов. Они совмещаются при помощи болтов. Данный вариант есть достаточно надежным, исходя из этого весьма распространен.
  • Время от времени употребляются шпильке в паре с перфорированной лентой, но таковой способ имеет большое количество отрицательных моментов. Во-первых, появляются шумовые эффекты. Во-вторых, увеличивается риск нарушения герметичности. В-третьих, образуется недостаточная жесткость.
Хомуты для фиксации круглых труб.

Дополнение! Последний из приведенных вариантов отличается дешевизной, исходя из этого больше используется для фиксации временных коробов, не предназначенных для долгого периода эксплуатации.

В качестве заключения

Специально для личных застройщиков была представлена обучающая инструкция, разрешающая взять сведения о том, как возможно устроена естественная вентиляция коттеджа. Такую систему возможно создать с минимальными затратами в максимально маленькие сроки, особенно в случае если имеется хотя бы небольшой опыт в строительной сфере. В качестве дополнительного пособия рекомендуется применять видео в данной статье.
