Что такое теплообменники для вентиляции: отличия и

Замена воздуха в помещении при разнице температур в и снаружи постоянно грозит дискомфортом, а иногда и по большому счету неприемлема. Исходя из этого изготовление теплообменников для вентиляции в некоторых случаях очень нужно для цивилизованных условий.

Такие конструкции смогут работать от электричества, от воды и от естественного тепла верхнего слоя грунта, но наряду с этим их цена, что в полной мере естественно, будет очень сильно различаться друг от друга. Мы на данный момент обратим внимание на более недорогие варианты и полноты информации продемонстрируем вам видео в данной статье.

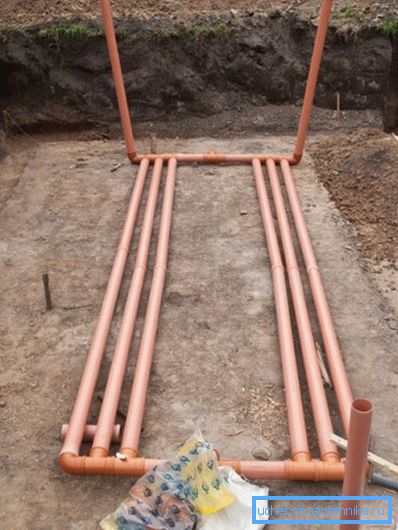

Подземный грунтовый теплообменник для системы вентиляции

Теплообменники

Примечание. Электрический, грунтовый либо водяной теплообменник для вентиляции предназначается для стабилизации температуры втягиваемого воздуха. Так, проходя через нагретый либо охлаждённый прибор, воздушный поток может нагреваться либо охлаждаться, в зависимости от температурного режима агрегата.

Различия

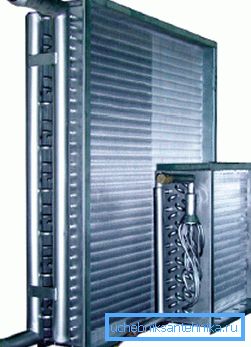

Водяной калорифер. Фото
  1. Как мы уже говорили, имеется три типа теплообменников по методу поддержания их температуры – это:
  • электрический (преобразует электричество в тепло либо мороз);
  • водяной (применяет температуры жидкого теплоносителя в отопительной системе либо калорифере);
  • грунтовый (применяет естественную температуру верхнего слоя земной поверхности).
  1. Помимо этого, подземные агрегаты также смогут быть различными, другими словами, канальными и бесканальными. Канальные установки подразумевают систему труб (каналов), закопанных под землю, через каковые проходит втягиваемый воздушное пространство.
  2. А вот для бесканальной установки трубы необходимы лишь для всаывания воздуха с поверхности и втягивания его в помещение — термообработка происходит в особой нише, в большинстве случаев заполненной гравием, но об этом ниже.

Примечание. Существует ещё один вид теплообменника — это рекуператор, что в переводе с латыни практически свидетельствует получающий обратно либо возвращающий. Это поверхностная установка, которая применяет теплоту исходящих из помещения газов. Другими словами, втягиваемый воздушное пространство соприкасается с выталкиваемым потоком через узкую стенку, поддерживая, так, постоянную температуру.

Водяные системы

Двухканальный агрегат

В систему теплоснабжения возможно врезан двух-, трёх- либо четырёхрядный водяной теплообменник для приточной вентиляции — как раз такими их производит наша промышленность (быть может, что где-то имеется и другие варианты). Большее количество рядов содействует повышению площади для соприкосновения всасываемого воздуха с жидким теплоносителем (через стенку).

Но чем больше труб для воздуха, тем меньше места остаётся для пропускания жидкого теплоносителя, следовательно, тут необходимо или значительно увеличивать размеры смесителя, или находить золотую середину.

Т1 и Т2 - подающая и обратная труба системы отопления; Р1 и Р2 - измерители жидкостного давления в отопительной сети; 1 - смесительный узел (УСВК); 2 - водяной калорифер; 3 - трёхходовой клапан; 4 - насос для циркуляции; 5 - запорный вентиль; 6 - подающая и обратная труба от системы отопления к калориферу; 7 - обратный клапан; 8 - балансирующий вентиль; 9 - фильтр грубой очистки

Основная неприятность теплообменников для того чтобы типа пребывает в неосуществимости регулировать температуру всасываемого воздуха — она всецело зависит от нагрева калорифера, но решение нашлось. Чтобы была возможность регулировать температуру потока, устанавливают трёхходовой кран, который направляет жидкий теплоноситель по громадному либо по малому кругу.

И может по большому счету останавливать его движение при достаточном нагреве громадного круга, как того требует инструкция. Другими словами, в случае если датчик говорит о том, что помещение нагрелось достаточно, то  теплоноситель направляется на небольшой круг, так, циркуляция длится, не смотря на то, что площадь теплоотдачи фактически аннулируется.

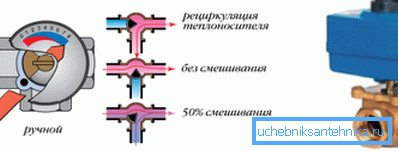

Принцип работы трёхходового крана

Трёхходовые краны бывают:

  • механическими, где управление потоком теплоносителя производится вручную;
  • автоматическим, где поток направляет сервопривод, работающий от сети 220В (его цена, само собой разумеется, намного больше).

Последний вариант разрешает выставить определённую температуру, и регулировка отопления будет происходить в автоматическом режиме, тем самым поддерживая не только температуру воды, но и температуру всасываемого воздуха, который проходит через смеситель.

Грунтовые (подземные) системы

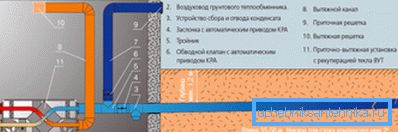

Устройство грунтового канального теплообменника

Весьма выгоден в денежном отношении грунтовый теплообменник для вентиляции, поскольку вы тратите средства только на его установку и материалы, а тепловая энергия достаётся вам безвозмездно, от недр земли.

Значительно чаще для прокладки таковой системы применяют поливинилхлоридные (ПВХ) трубы диаметром 200-250 мм. Они предназначены для прокладки канализации — относительно недороги и их весьма комфортно монтировать благодаря раструбам и уплотнительным резинкам. Помимо этого, укладка канализационных труб на поворотах не требует никаких сварочных работ либо склеивания — такие перепады вероятны благодаря фитингам (уголкам, тройникам, четверикам и редукциям).

При прокладке труб под землей нужно придерживаться определённой глубины, которая зависит от уровня промерзания грунта в данном регионе. К примеру, в случае если в вашей местности почва зимой промерзает на глубину одного метра, то тёплой она будет на полметра ниже.

Следовательно, монтаж направляться проводить на полутора- либо двухметровой глубине, где температура не опускается ниже 10?C. Кроме этого нужно выполнять уклон, приблизительно, 2 см/1м погонный, дабы разрешить возможность стекать попадающему вовнутрь конденсату.

Бесканальная система

А вот, если вы желаете установить такую систему для собственного дома, то имеете возможность сделать её бесканальной. Другими словами вместо труб, зарытых под землю, вы станете применять нишу, заполненную щебнем, которая и будет быть местом подогрева всасываемого воздуха.

Для этого вам опять-таки необходимо знать глубину промерзания грунта в вашем регионе, дабы, отойдя от неё 0,5-1м вырыть котлован на 3,5-4м глубиной и где-то 80 см шириной. Яму заполняют гравием (чем больше фракция, тем лучше воздухообмен) именно на 3,5-4м, а другое засыпают грунтом.

Для всасывания воздуха устанавливается вертикальная труба, а на выходе из каменного фильтра ещё одна труба для подачи в помещение. Любопытно, что ремонт теплообменников вентиляции, сделанных по такому типу, фактически не нужно. А вдруг внезапно и появляется такая необходимость, то это больше связано с очисткой либо заменой всасывающей трубы, что не воображает особенного труда.

Заключение

Как видите, из всех перечисленных типов теплообменных систем легче всего своими руками соорудить бесканальный воздухопровод. Преимущество его пребывает в том, что он фильтрует поток воздуха, но это же есть и его недостатком, поскольку фильтр замедляет прохождение потока.
