Водопроводные металлические трубы: варианты выполнения,

Стоит ли применять металлическую трубу при монтаже отопления и систем водоснабжения? Как лучше герметизировать ее соединения? В чем преимущества и недочёты классического материала? Имеется ли у него современные аналоги, не уступающие по потребительским качествам? В статье нам предстоит отыскать ответы на эти и другие вопросы.

Стальной водопровод.

Какими они бывают

В зданиях различных лет постройки на данный момент возможно встретить три вида металлических труб.

  • ВГП (водогазопроводная) труба ГОСТ 3262-75. Эти трубы массово использовались в строительных работах с 70-х годов прошлого века до приблизительно 2000 года.
  • Оцинкованная ВГП труба, создаваемая в наши дни по тому же стандарту. Именно она использовались до изделий из тёмной стали; как раз ее возможно встретить в зданиях, выстроенных в 30 — 60 годы. Переход на трубы без цинкового слоя был связан с попытками удешевления строительства.

Любопытно: системы отопления и водоснабжения планировали из оцинковки только на резьбах, с чугунными фитингами. СНиПы того времени в полной мере резонно запрещали сварку: она нарушает защитный цинковый слой, делая трубопровод незащищенным перед коррозией.

  • Гофрированная труба из нержавеющей стали взяла распространение в последние пара лет. Из современных материалов она наиболее устойчива к экстремальным условиям: штатная рабочая температура достигает 130 градусов, а рабочее давление — 25 атмосфер.

Ключевые изюминки

Что направляться знать о перечисленных видах металлических труб?

Тёмная сталь

С позиций сантехника эти изделия — квинтэссенция мирового зла. Применение ВГП труб в какой-то степени оправдано только в системах отопления — да и то только в том случае, если системы не сбрасываются на лето.

В другом случае за дело берется Ее Величество Коррозия: прежде всего резьбовые соединения, а после этого и гладкостенные участки стояков и подводок начинают напоминать о себе свищами.

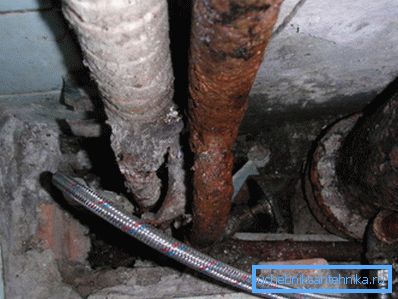

Стальные стояки ХВС и ГВС. Снимок позволяет оценить масштаб трагедии.

Кстати: в соответствии с ГОСТ 3262-75, все ВГП трубы — электросварные. Продольный шов остается уязвимым местом не только для коррозии, но и для скачков давления при гидроударах.

Самый лютый кошмар у специалистов вызывают дома конца 80-х годов постройки. Переход на рыночные отношения вынудил подрядчиков экономить на всем, что не было очевидно прописано в контрактах; в следствии при монтаже массово употреблялись легкие (тонкостенные) трубы. Толщина их стенок на резьбах составляла 0,5 — 0,8 мм, срок работы до появления первых течей — 5-8 лет.

Оцинковка

Не обращая внимания на производство по единому с нашим прошлым номинантом стандарту, впечатления от этих материалов диаметрально противоположные. Цинковый слой надежно защищает сталь от коррозии; характерных известковых отложений в водопроводах также не отмечается. Вскрывавшиеся автором стояки отопления по окончании полувека (!) эксплуатации имели вид собранных день назад.

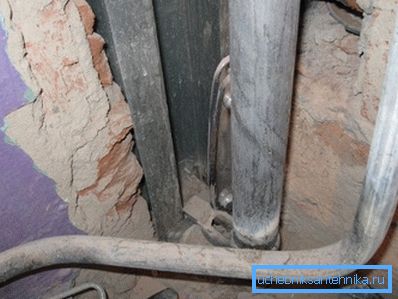

Оцинкованные стояки водоснабжения в старом доме.

Сейчас на тематических форумах виделось изрядное количество упоминаний о том, что — де цинковый слой быстро деградирует в ходе реакций с водой, исходя из этого оцинковку использовать на отоплении помещения запрещено. какое количество специалистов, столько и точек зрения, исходя из этого не начнём спорить; скажем, так: целый опыт автора опровергает это утверждение.

Единственный недочёт оцинковки — трудоемкий монтаж с необходимостью патрубков и изготовления сгонов.

Нержавейка

Гофрированные водопроводные трубы из нержавеющей стали — редкий случай, в то время, когда тяжело назвать хоть какие-то недочёты решения. Ах да, цена: для труб ДУ15 она образовывает приблизительно 170 рублей за погонный метр.

Но остальные свойства лишь радуют.

  • Необыкновенная прочность уже упоминалась. Термостойкость благодаря фитингам с силиконовыми уплотнителями выше, чем у оцинковки и чёрной стали: органическая подмотка на резьбах выгорает за один-два сезона уже при 95-100С, силикон же держит заявленные 130 неограниченное время.
  • Трубопровод может гнуться с минимальным радиусом, что очень сильно упрощает монтаж.
  • Фитинговые соединения требуют для сборки только пары разводных либо рожковых ключей. Сборка так несложна, что возможно выполнена кроме того ребенком.
  • Трубопровод эстетичен, не испытывает недостаток в покраске и сохраняет свой внешний вид неограниченное время.

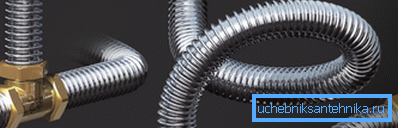

Гофрированная нержавеющая сталь с латунными фитингами.

Герметизация резьб

В случае если фитинговые соединения не нуждаются в особенных комментариях, то герметизация резьб вызывает у новичков вечные вопросы. Как и чем подмотать резьбу?

Вариант 1

Надежное и долговечное сочетание — лен с краской. В пресловутых сталинках резьбы планировали на льняной подмотке с металлическим суриком, но он бывает с минимальной утратой надежности заменен любой нитро-, алкидной либо масляной эмалью. Вместо отсутствующей краски возможно применять кроме того силиконовый герметик для труб.

Инструкция по сборке соединения своими руками не отличается сложностью.

  1. На гребни резьбы наносится мало красителя либо герметика.
  2. Сверху по ходу резьбы наматывается в пара оборотов узкая прядка льна.
  3. Поверх него носится еще мало герметика либо краски.
  4. Резьба вкручивается в муфту, уголок либо поджимается контргайкой.
Герметизация льном с краской.

Вариант 2

Очень благоприятное впечатление на автора произвели полимерные герметизирующие нити (Тангит и его аналоги). Нить на патрубок либо сгон; в отличие от ленты ФУМ, она не дает течи при малом обратном ходе резьбы.

Подмотка резьбы Тангитом.

Нормативные документы

Каковы требования в ВГП трубам? Какие конкретно диаметры металлических водопроводных труб может предложить отечественная индустрия?

Обратимся к уже упомянутому нами ГОСТ 3262 — 75.

Изделия поставляются в отрезках от 4 до 12 метров.

Они смогут быть:

  • Мерной длины;
  • Длины, кратной мерной, с припуском по 5 мм на рез;
  • Немерной длины.
Трубы немерной длины на складе.

Кривизна не должна быть больше:

  • При условном диаметре до 20 мм — 2 мм/погонный метр;
  • При УД 20 мм и выше — 1,5 мм/погонный метр.

Каковы предельные отклонения по размерам?

Размер Предельные отклонения
Простая точность Повышенная точность
Наружный диаметр при УД до 40 мм +0,4 мм, -0,5 мм +0,4 мм, -0,4 мм
Наружный диаметр при УД более чем 40 мм +0,8 %, -1,0 % +0,8 %, -0,8 %
Толщина стены -15 % -10 %

А какими смогут быть сами размеры водопроводной металлической трубы по ГОСТу?

Условный диаметр Наружный диаметр, мм Толщина стены, мм
Легкие Обычные Усиленные
15 21,3 2,5 2,8 3,2
20 26,8 2,5 2,8 3,2
25 33,5 2,8 3,2 4,0
32 42,3 2,8 3,2 4,0
40 48,0 3,0 3,5 4,0
50 60,0 3,0 3,5 4,5
65 75,5 3,2 4,0 4,5
80 88,5 3,5 4,0 4,5
100 114,0 4,0 4,5 5,0
125 140,0 4,0 4,5 5,5
150 165,0 4,0 4,5 5,5

Как просматривать обозначения обрисовываемых стандартом изделий?

Его текст приводит пара примеров.

  • 20Х2,8 ГОСТ 3262-75 — условный проход 20 мм при толщине стенок 2,8 мм.
Не путайте условный проход с наружным диаметром. Это эфемерное значение обычно близко к диаметру внутреннему, но не всегда равно ему.
  • Р-20х2,8 — 4000 ГОСТ 3262-75 — то же, мерной длиной 4 метра с резьбой.
  • Ц-Р-20х2,8 — 4000 ГОСТ 3262-75 — мерной длиной 4 метра с цинковым покрытием и резьбой.

На какое большое давление вычислена создаваемая в соответствии с ГОСТ продукция?

  • Обычные и легкие трубы — 25 кгс/см2 (атмосфер).
  • Усиленные — 32 кгс/см2.

Любопытно: при штатной работе отопления и водоснабжения давление в системах не превышает 8-10 атмосфер. Запас прочности нужен из-за ослабления стенок резьбами и возможности гидроударов при запуске.

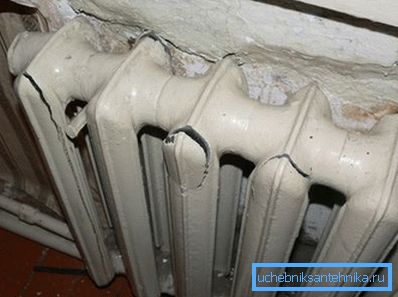

На фото - последствия гидроудара в системе отопления.

Заключение

Сохраняем надежду, что наш материал окажет помощь читателю сделать выбор в канун ремонта либо строительства и избавит его от досадных неточностей. Как в большинстве случаев, видео в данной статье предложит его вниманию дополнительную данные. Удач!
