Цементные трубы – виды, использование и характеристика

Мы так привыкли разнообразные объектам по сторонам дорог и в городе, что иногда легко их не подмечаем. Сейчас в статье поболтаем о канализационной системе, довольно часто применяющей для отвода разных стоков цементные трубы б у либо новые. В этом случае обращение отправится о дорожном варианте и раструбном виде.

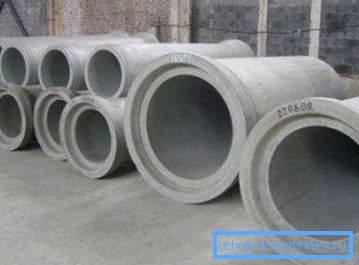

Безнапорные трубы различного использования

Дорожные

Этот тип ЖБИ рекомендован для укладки автомобильных и ж/д покрытий, исходя из этого они и была названи. В случае если брать во внимание классификацию, такие трубы относят к безнапорным конструкциям.

С их помощью удается создавать:

  • канализационные водоотводы;
  • ливнестоки;
  • подземные коллекторы;
  • отводы производственных неагрессивных жидкостей.

Свойства и производство

В связи с тяжелыми условиями эксплуатации цементные дорожные трубы под покрытием должны иметь:

  1. Стойкость к деформациям, изгибанию и образованию трещин;
  2. Устойчивость к грунтовой и атмосферной влаге;
  3. Большую удельную прочность:
    • в отличие от других аналогичных безнапорных трубных конструкций она усилена. Тем самым им удается выдерживать нагрузки разного автотранспорта, пассажирских вагонов и товарных поездов;
    • для этого используют армирование труб проволокой из высокопрочной стали марок Вр-II и В-II;
    • в производстве изделий используют тяжелый бетон.

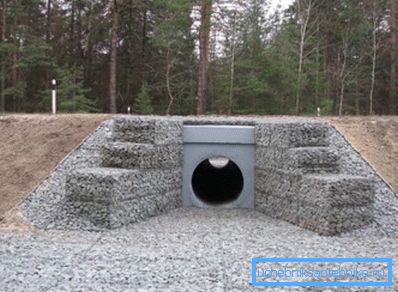

    На фото - водопропускные изделия из бетона под дорожным полотном

    Совет: чем мельче зернистость используемых бетонов, тем удается более правильнее взять геометрические размеры изделий и ровную поверхность. Данный параметр предотвращает заиливание внутренней поверхности трубы.

    Улучшить водостойкость и морозоустойчивость изделий оказывает помощь вибропрессование, благодаря которому удаляются воздушные поры. Между данными параметрами имеется прямая зависимость, основанная на том, что чем меньше материал будет пропитываться влагой, тем меньше будет уровень микроразрушений его поверхности при замерзании.

    Вес дорожных цементных труб большой, что снабжает их стойкость к силам выталкивания при морозном пучении и паводках. Благодаря этим чертям изделия вероятно устанавливать на глубине.

    Укладка бетонного канализационного коллектора

    Не последнюю роль играется и толщина стен, которая снабжает их износостойкость. Это позволяет эксплуатировать конструкции более ста лет.

    Классы Существует четыре группы, распределенные по большой глубине заложения (либо высотой насыпи) и уровню прочности, до 5, 10, 15 и 20 м.Два последних параметра отличаются усиленным армированием.
    размеры и Маркировка
    1. Трубы водопропускные, используемые в дорожном постройке, обозначают «ТВ».
    2. Первые две цифры маркировки показывают на размеры (в см – протяженность и в дм – внутренний диаметр), а последняя на класс. К примеру, ТВ 200.70-4 расшифровывается следующим образом:
      • безнапорная труба дорожная водопропускная длиной 2000 мм;
      • внутренний O700 мм;
      • употребляется в насыпях высотой до двадцати метров (четвертый класс).

      В большинстве случаев протяженность изделий находится в диапазоне 2500-5000 мм, а внутренний O500-2000 мм.

      Цена труб, применяемых в дорожном постройке, зависит от их качества изготовления и прочностных характеристик – цена ЖБИ будет выше, чем выше их прочность и размеры. При выборе оптимального соотношения направляться брать во внимание минимальную проектную прочность.

      Применение

      1. В дорожном постройке безнапорные трубы используют для возведения насыпей.
      2. Из них делают водостоки под автомобильными автострадами и ж/д полотнами.
      3. Выполняют с их помощью прокладку дорог над маленькими ручьями, речками, каналами и поверх оврагов.
      4. В коммунальном хозяйстве их используют для микротоннелирования.
      5. В населенных пунктах сооружают тоннели для кабельных сетей, теплотрасс, подачи воды и отвода стоков.

      Совет: прокладка подземных тоннелей в будущем облегчает ремонты и эксплуатационные осмотры.

      Вывод городских канализационных стоков

      Раструбные

      Один из видов труб из бетона - раструбные, прекрасно зарекомендовавшие себя в строительстве. С их помощью удается прокладывать подземные трубопроводы для сточных вод разного назначения.

      Отличаются они тем, что в наборе с ними идут особые резиновые кольца, служащие уплотнением на протяжении их стыковки. Благодаря ним значительно снижается себестоимость и трудоёмкость монтажа.

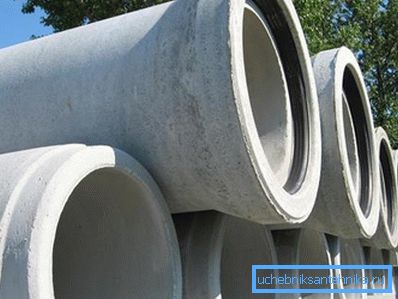

      Резиновый уплотнитель стыка обеспечивает герметичность соединения

      Они позволяют совершить его как следует и за маленькое время. Помимо этого, вы станете уверенным, что трубопровод будет герметичным и надежным.

      Промышленность предлагает два варианта данных изделий, каковые ниже рассмотрим подробнее:

      Напорные
      1. Используются для сооружения напорных подземных трубопроводов.
      2. Они смогут быть не только раструбными, но и цилиндрическими.
      3. Инструкция разрешает создавать прокачку по ним неагрессивную жидкость температурой до 400?С.
      4. Сечение - круглое.
      5. Способ соединения - встык, уплотнением помогает резиновое кольцо.
      6. Сокращение – ТН. При оснащении изделия сердечником из полимера - ТНП, из стали – ТНС.
      Безнапорные
      1. Для производства употребляется бетон класса В25.
      2. В наборе имеется резиновые уплотнительные кольца.
      3. Диаметр – 400-1600 мм.
      4. Используются для прокладки подземных самотечных коллекторов в промышленности и широком спектре хозяйствования.

      Их разрешается применять для транспортирования агрессивных жидкостей, но наряду с этим прочностные показатели изделий должны быть на весьма большом уровне.

      Раструбные трубы имеют сокращение ТБР – их один конец пара расширен. Сопряжение с другой трубой является следствием него.

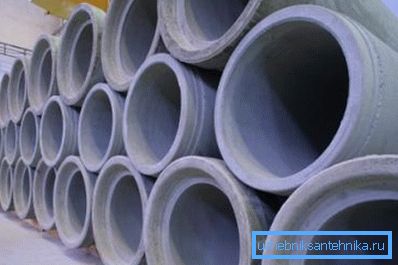

      Раструб с одной стороны – основное отличие таких труб

      Совет: монтаж оптимальнее вести посредством строительной техники, поскольку вес изделий большой и своими руками это сделать не окажется.

      Преимущества, использование и виды

      Данные изделия отличаются:

      • прочностью;
      • морозоустойчивостью;
      • высокой устойчивостью к коррозии;
      • свойством оставаться ровными не меньше полувека.

      Глубина прокладывания либо засыпка грунтом - до 2 , 4 либо 6 м.

      Различают 4 вида таких изделий в соответствии с ГОСТа, все они цилиндрические и отличаются методом стыкования:

      • Т-уплотнены герметиком;
      • ТераБайт – уплотнены резиновыми кольцами, на конце имеется упорный бортик;
      • ТС – поверхность стыка ступенчатая;
      • ТФП- имеется подошва для сопряжения в области стыков.
      Бетонные изделия марки ТС

      Свой авторитет изделия получили в течении продолжительных лет, исходя из этого без них тяжело представить:

      • подземные трубопроводы, неподверженные водяному давлению изнутри;
      • системы ливневых канализационных стоков и отвода процессов жизнедеятельности человека на работе и в быту;
      • дорожное строительство;
      • водостоки разной конструкции;
      • ливневую канализацию;
      • оросительные работы;
      • устройство инженерно-технических коммуникаций, проходящих под автотрассой либо ж/д дорогами.

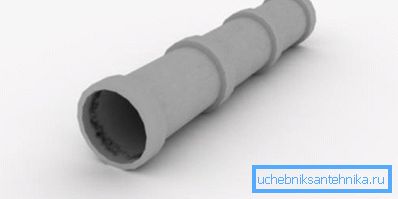

      Бетонный коллектор из раструбных труб

      Вывод

      В данной статье были рассмотрены цементные трубы, каковые употребляются в разных отраслях, например, дорожные и раструбные. Первые, благодаря своей специфике, являются усиленным вариантом стандартных изделий, что дает им возможность противостоять повышенным нагрузкам.

      Вторые больше употребляются в общехозяйской деятельности. Оба варианта имеют массу преимуществ, один из которых долговечность. Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.
